Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер:: | 6 дюймов х 4 дюймов | Емкость:: | 162-360 м3/ч |
|---|---|---|---|
| Голова:: | 12-56m | Скорость:: | 800-1550rpm |
| NPSHr:: | 5-8М | Эфф.:: | 65% |
| Мощность:: | Max.120KW | Для обработки твердых веществ:: | 44mm |
| Материалы:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 и т.д. | Тип уплотнения:: | Печать выталкивающего устройства, печать упаковки, механическая печать, двойная механическая печать |
| Положение вала с горизонтальной стороны:: | Насос для густой пульпы | Гарантия:: | Один год |
| Применение:: | Добыча полезных ископаемых, металлургия, электростанции, очистка сточных вод, дноуглубление, а также |

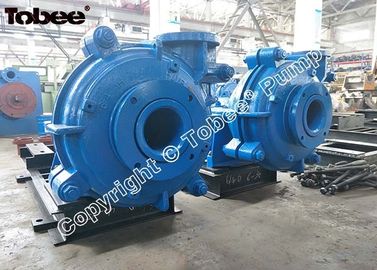

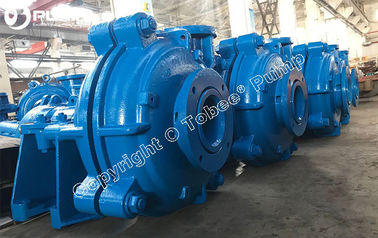

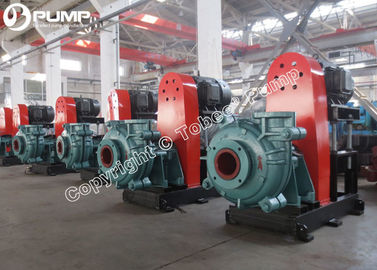

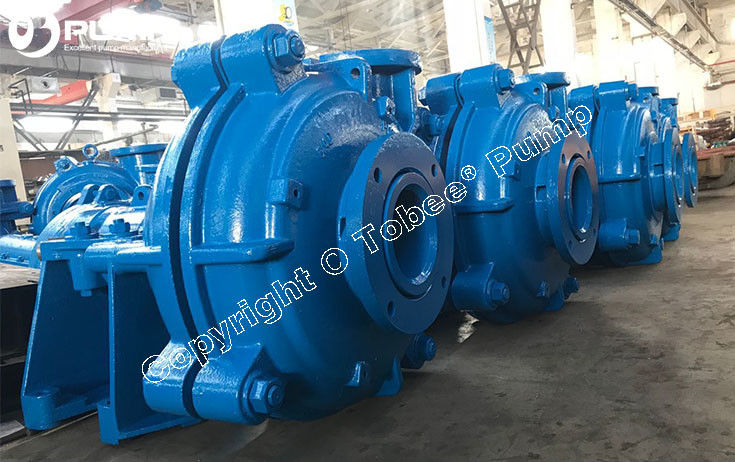

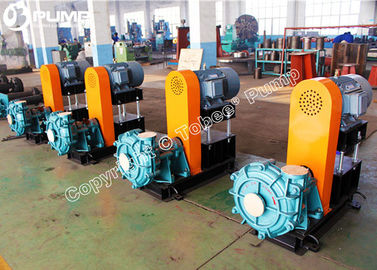

Tobee® 6x4E-AH Шламовый насос для твердых частиц предназначены для сверхтяжелых условий эксплуатации, таких как разгрузка мельниц, технологические установки и хвостохранилища, трубопроводы высокого давления, а также другие специальные применения. Материал футеровки и рабочего колеса - износостойкий металл или резина, выходной патрубок может быть расположен в 8 различных положениях с интервалом 45 градусов, насосы могут быть установлены в многоступенчатой конструкции, могут приводиться в действие ремнем или прямой муфтой. Шламовый насос 6x4E-AH широко используется в горнодобывающей/угольной промышленности, гидравлическом фрекинге, обогащении полезных ископаемых, производстве стали, буровом растворе, транспортировке шламов, песке и гравии, известковом шламе или золе-уносе.
Спецификация:
Размер: 6" x 4"
Производительность: 162-360 м3/ч
Напор: 12-56 м
Скорость: 800-1550 об/мин
NPSHr: 5-8 м
КПД: 65%
Мощность: Макс. 120 кВт
Обработка твердых частиц: 44 мм
Материалы: A05, A07, A33, A49, A51, A61, R08, R26, R55, U01 U38 и т.д.
Особенности продукта:
1. Подшипниковый узел - Вал большого диаметра с коротким вылетом минимизирует прогиб и способствует увеличению срока службы подшипников. Для удержания картриджного корпуса в раме требуется всего четыре болта.
2. Футеровки - Общие материалы твердого металла полностью взаимозаменяемы с формованным эластомером. Эластомерные уплотнительные кольца поддерживают все соединения футеровок. Легко заменяемые футеровки привинчены, а не приклеены к корпусу для надежного крепления и простоты обслуживания.
3. Рабочее колесо - Общие материалы твердого металла и формованного эластомера полностью взаимозаменяемы. Передние и задние кожухи имеют отводящие лопатки, которые уменьшают рециркуляцию и загрязнение уплотнения.
4. Втулка горловины - Общие материалы твердого металла и формованного эластомера полностью взаимозаменяемы. Износ уменьшается, а обслуживание упрощается за счет использования конических сопрягаемых поверхностей, что обеспечивает точное выравнивание во время сборки и простоту снятия.
5. Корпус насоса - Половинки корпуса из литого или ковкого чугуна с внешними усиливающими ребрами обеспечивают высокие рабочие характеристики по давлению и дополнительную меру безопасности.
6. Цельная рама - Очень прочная цельная рама удерживает картриджный подшипник и вальный узел. Внешний механизм регулировки рабочего колеса расположен под корпусом подшипника для легкой регулировки зазора рабочего колеса.
Tobee® 6x4E-AH Шламовый насос для твердых частиц Параметры производительности:
| Модель |
Макс. Мощность (кВт) |
Материал |
Производительность по чистой воде |
Рабочее колесо Кол-во лопастей |
|||||
| Футеровка | Рабочее колесо |
Производительность Q (м3/ч) |
Напор H (м) |
Скорость n (об/мин) |
КПД η (%) |
NPSH (м) |
|||
| 6/4E-AH | 120 | Металл | Металл | 162~360 | 12~56 | 800~1550 | 65 | 5~8 | 5 |
Tobee® 6x4E-AH Шламовый насос для твердых частиц Конструкция:
Tobee® 6x4E-AH Шламовый насос для твердых частиц Применение на месте:
| Мокрые дробилки | Шлам Ni кислоты | Концентрат минералов | Нефтяные пески | Уголь | Целлюлозно-бумажная промышленность |
| Разгрузка мельницы SAG | Крупный песок | Тяжелые среды | Минеральные пески | Флотация | FGD |
| Разгрузка шаровой мельницы | Крупные хвосты | Дноуглубление | Мелкие хвосты | Сахарная свекла | Сточные воды |
| Разгрузка стержневой мельницы | Фосфатная матрица | Донная/летучая зола, измельчение извести | Фосфорная кислота | Технологические химикаты | Оксид алюминия |
QA&QC
Надежная и всеобъемлющая система обеспечения качества гарантирует превосходное качество нашей продукции. Мы получили сертификат «Международный стандарт», производимый в соответствии с GB, Department of superscript и отраслевыми стандартами, мы внедряем комплексное управление качеством на протяжении всего производственного процесса, в строгом соответствии с обработкой файла процесса и различными методами обнаружения и т. д.
Мы выполнили требования национального класса B точности GB3216-89, мониторинг данных компьютерных испытаний применения насосной станции для испытания воды. На нашем заводе есть физико-химическая лаборатория, металлографическая лаборатория для испытания свойств материалов в различных аспектах.
1. Политика качества
Отстаивает качество как жизнь предприятия, усердно, стремление к совершенству
2. Цели качества
Уровень годной продукции 99%, уровень прохождения завода: 100%
3. Обязательство по качеству
1) Мы будем продолжать повышать осведомленность о качестве, внедряя стандарт модели обеспечения качества GB/T19001-2000, соответствующий техническим требованиям, предусмотренным в контракте. Мы отвечаем не только за поставщика хоста, но и за качество запасных частей, вспомогательной продукции и т. д.
2) Мы обещаем срок поставки, предусмотренный в контракте.
