Tobee® 18x16TU-AH шламовый насос для хвостов

Tobee® 18x16TU-AH шламовый насос для хвостов

КНР Tobee® 18x16TU-AH шламовый насос для хвостов поставщик
Tobee® 18x16TU-AH шламовый насос для хвостов поставщик Tobee® 18x16TU-AH шламовый насос для хвостов поставщик Tobee® 18x16TU-AH шламовый насос для хвостов поставщик Tobee® 18x16TU-AH шламовый насос для хвостов поставщик

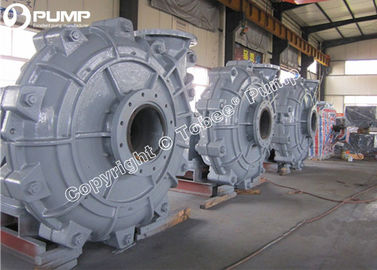

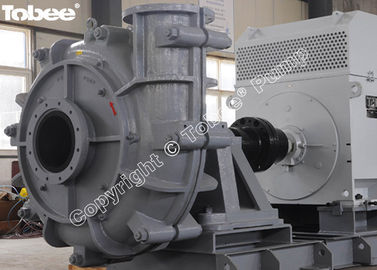

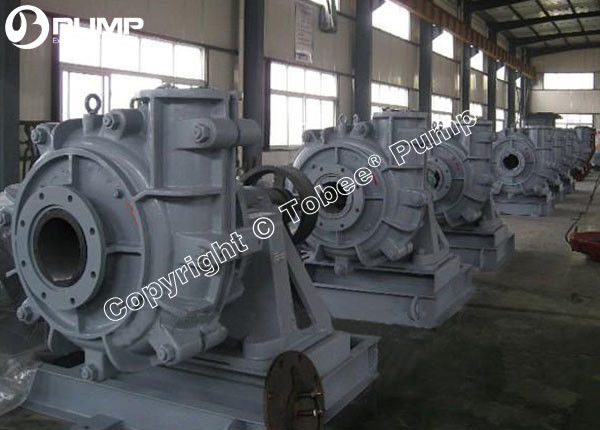

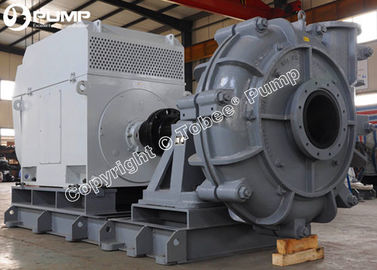

Большие изображения :  Tobee® 18x16TU-AH шламовый насос для хвостов

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: TOBEE
Сертификация: ISO,CE,SGS,DNV
Номер модели: 18/16ТУ-АХ

Оплата и доставка Условия:

Количество мин заказа: 1 КОМПЛЕКТ
Упаковывая детали: Деревянный корпус
Время доставки: 7 дней
Условия оплаты: T/T
Поставка способности: 5800
Подробное описание продукта
Размер:: 18" x 16" Емкость:: 2160-5040 м3/ч
Голова:: 8-66m Скорость:: 250-550 об/мин
NPSHr:: 4.5-9м Эфф.:: 80%
Мощность:: Максимально 1200 кВт Для обработки твердых веществ:: 135 мм
Материалы:: A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 и т.д. Тип уплотнения:: Печать выталкивающего устройства, печать упаковки, механическая печать, двойная механическая печать
Положение вала с горизонтальной стороны:: Насос на слизистый материал Гарантия:: Один год
Применение:: Добыча полезных ископаемых, металлургия, электростанции, очистка сточных вод, дноуглубление, а также

Tobee® 18x16TU-AH Шламовый насос для хвостов идеально подходит для сложных условий работы на обогатительных фабриках, обеспечивая длительный срок службы. Это наиболее полная линейка центробежных шламовых насосов для применения в горнодобывающей, промышленной и химической отраслях. Горизонтальные шламовые насосы 18x16 были созданы для сверхтяжелых условий эксплуатации, таких как разгрузка мельниц, трубопроводы, технологические установки и хвостохранилища, а также для других специальных применений.



Спецификация:



Размер: 18" x 16"
Производительность: 2160-5040 м3/ч
Напор: 8-66 м
Скорость: 200-500 об/мин
NPSHr: 4.5-9 м
КПД: 80%
Мощность: Макс. 1200 кВт
Обработка твердых частиц: 135 мм
Материалы: Высокохромистый сплав, резина и т.д.



Особенности продукта:



1. Прочная конструкция с болтовым соединением обеспечивает простоту обслуживания и минимальное время простоя.
2. Футерованный чугун обеспечивает долговечность, прочность, безопасность и длительный срок службы.
3. Крыльчатки большого диаметра, медленного вращения, высокой эффективности, предназначены для достижения максимального срока службы и низких эксплуатационных расходов.
4. Большие, открытые внутренние проходы предназначены для снижения внутренних скоростей, максимального увеличения срока службы и снижения эксплуатационных расходов.
5. Толстые эластомерные или сплавные болтовые футеровки обеспечивают превосходную коррозионную стойкость, а также простоту замены футеровки и взаимозаменяемость для снижения общих затрат на техническое обслуживание и максимального увеличения срока службы.
6. Минимальный вылет вала/крыльчатки уменьшает прогиб вала и увеличивает срок службы набивки.
7. Подшипниковый узел картриджного типа позволяет проводить техническое обслуживание в чистой среде без снятия насоса, что обеспечивает надежную работу и продлевает срок службы подшипников.
8. Варианты подшипникового узла со смазкой смазкой или маслом обеспечивают простоту обслуживания и сокращение времени простоя.
9. Дополнительное уплотнение вала для работы всухую снижает или исключает потребность в промывочной воде.
10. Эффективный выталкиватель продлевает срок службы набивки, уменьшая или исключая потребность в промывочной воде.
11. Теперь с комбинацией горловины и крыльчатки, разработанной для повышения эффективности и улучшения износостойкости.
12. Взаимозаменяемость уплотнений – полнопоточные, малопоточные, центробежные или механические уплотнения могут быть установлены на насос любого размера.



Tobee® 18x16TU-AH Шламовый насос для хвостов Параметры производительности:



Модель


Макс. мощность

(кВт)

Материал

Производительность по чистой воде

Крыльчатка

Кол-во лопастей

Футеровка Крыльчатка

Производительность Q

(м3/ч)

Напор H

(м)

Скорость n

(об/мин)

КПД η

(%)

NPSH

(м)

18/16TU-AH 1200 Металл Металл 2160~5040 8~66 200~500 80 4.5~9 5



Tobee® 18x16TU-AH Шламовый насос для хвостовКонструкция:





Tobee® 18x16TU-AH шламовый насос для хвостов



Tobee® 18x16TU-AH Шламовый насос для хвостов Применение на месте:



Tobee® 18x16TU-AH шламовый насос для хвостов



1) Шахта: Насос для шлама черных, цветных руд и всех видов концентратов и хвостов.



2) Металлургия: Транспортировка различных шламов для производства алюминия или стали.



3) Уголь: Добыча угля, промывка и транспортировка различных шламов крупного и мелкого угля.



4) Электроэнергия: Удаление золы электростанций, промывка золы, транспортировка различных шлаков или шламов золы.



5) Строительные материалы: Транспортировка различных шламов из грязи и песка (например, цементного шлама).



6) Химия: Транспортировка различных абразивных шламов на заводах по производству фосфатных или калийных удобрений.



7) Водопользование: Дноуглубительные работы в озерах, реках, осадок, песок, транспортировка высокопластичной глины по всасывающей линии.



Tobee® 18x16TU-AH Шламовый насос для хвостов Конструкция приводного модуля:



Подшипниковый узел со смазкой

Подшипниковый узел со смазкой содержит вал большого диаметра в своем уникальном подшипниковом картридже, разработанном специально для тяжелых условий эксплуатации. Благодаря своей компактной конструкции подшипник занимает мало места, обеспечивая минимальную вибрацию и отклонение. Смазка смазкой сводит к минимуму возможность утечки масла и требует небольших дополнительных усилий по техническому обслуживанию. Ротор легко регулируется. Пользователи могут установить несколько роторов, работающих последовательно.



Горизонтальный разъемный подшипниковый узел

Смазываемый маслом, разъемный подшипниковый узел имеет вал большого диаметра и короткий вылет. Он обеспечивает высокую жесткость и вряд ли деформируется или вибрирует даже при столкновении с высокоабразивными твердыми частицами. Подшипник монтируется непосредственно внутри опоры подшипника, которая может быть разделена на 2 половины по центральной линии. Этот метод монтажа обеспечивает простоту разборки, осмотра и регулировки подшипника. Вода

система охлаждения эффективно охлаждает горячий подшипник, значительно увеличивая срок его службы.



Картриджный подшипниковый узел с масляной смазкой

Просторная конструкция картриджа позволяет установить вращающийся вал большого диаметра. Специально разработанный для тяжелых условий эксплуатации, подшипник метрического размера смазывается тонким маслом. Пользователи могут установить несколько подшипников, работающих последовательно. Компактная конструкция и высокая надежность являются двумя основными преимуществами этого подшипника для его конечных пользователей.





Tobee® 18x16TU-AH Шламовый насос для хвостов Габаритный чертеж:



Tobee® 18x16TU-AH шламовый насос для хвостов
