Тоби® 20x18TU-AH насос выброса

Тоби® 20x18TU-AH насос выброса

КНР Тоби® 20x18TU-AH насос выброса поставщик
Тоби® 20x18TU-AH насос выброса поставщик Тоби® 20x18TU-AH насос выброса поставщик Тоби® 20x18TU-AH насос выброса поставщик Тоби® 20x18TU-AH насос выброса поставщик

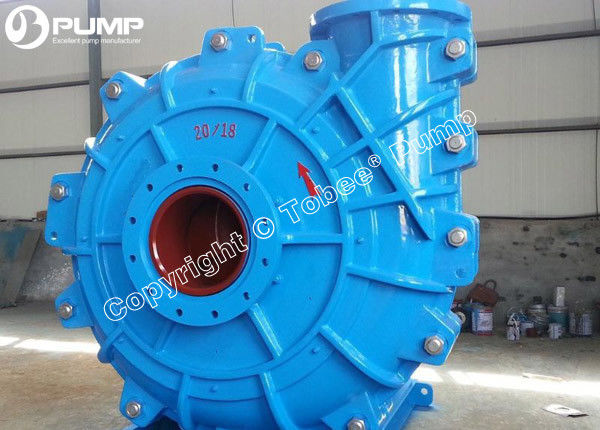

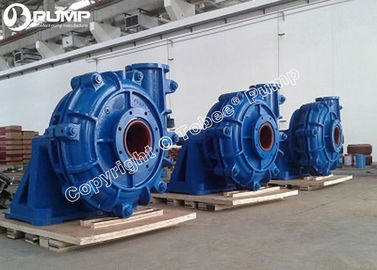

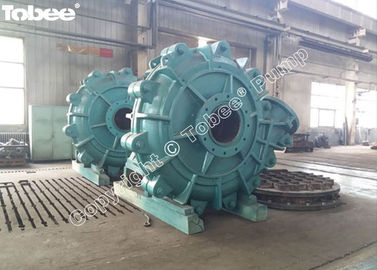

Большие изображения :  Тоби® 20x18TU-AH насос выброса

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: TOBEE
Сертификация: ISO,CE,SGS,DNV
Номер модели: 20x18TU-AH

Оплата и доставка Условия:

Количество мин заказа: 1 КОМПЛЕКТ
Упаковывая детали: Деревянный корпус
Delivery Time: 7 days
Условия оплаты: T/T
Поставка способности: 5800
Подробное описание продукта
Размер:: 20" x 18" Емкость:: 2520-5400 м3/ч
Голова:: 13-57м Скорость:: 200-400 об/мин
NPSHr:: 5-10m Эфф.:: 85%
Мощность:: Максимально 1200 кВт Для обработки твердых веществ:: 140 мм
Материалы:: A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 и т.д. Тип уплотнения:: Печать выталкивающего устройства, печать упаковки, механическая печать, двойная механическая печать
Положение вала с горизонтальной стороны:: Насос для сброса мусора Гарантия:: Один год
Применение:: Добыча полезных ископаемых, металлургия, электростанции, очистка сточных вод, дноуглубление, а также

Tobee®Насос для разгрузки мельницы 20x18TU-AH обладает 100% взаимозаменяемостью с насосом AH 20x18TU-AH, который предназначен для тяжелых условий эксплуатации, таких как добыча полезных ископаемых и переработка минералов, перекачка пульпы, подача в циклон, разгрузка мельницы, песок и гравий, бустерные насосы, а также другие специальные применения. Насосы для пульпы 20x18 предназначены для сверхтяжелых условий эксплуатации, таких как разгрузка мельницы, технологические установки и хвостохранилища, трубопроводы высокого давления, а также другие специальные применения.



Спецификация:



Размер: 20" x 18"
Производительность: 2520-5400 м3/ч
Напор: 13-57 м
Скорость: 200-400 об/мин
NPSHr: 5-10 м
КПД: 85%
Мощность: Макс. 1200 кВт
Обработка твердых частиц: 140 мм
Уплотнение: Сальниковое уплотнение, уплотнение экспандером, механическое уплотнение



Особенности продукта:



1. Прочная конструкция с конструкцией со сквозными болтами обеспечивает простоту обслуживания и минимальное время простоя.
2. Полностью футерованный корпус из ковкого чугуна обеспечивает долговечность, прочность, безопасность и длительный срок службы.
3. Крыльчатки большого диаметра, медленного вращения, высокой эффективности, предназначенные для достижения максимального срока службы и низких эксплуатационных расходов.
4. Большие, открытые внутренние проходы, предназначенные для снижения внутренних скоростей, увеличения срока службы и снижения эксплуатационных расходов.
5. Толстые эластомерные или сплавные вкладыши на болтах обеспечивают превосходную коррозионную стойкость, а также простоту замены вкладышей и взаимозаменяемость для снижения общих затрат на техническое обслуживание и увеличения срока службы.
6. Минимальный вылет вала/крыльчатки уменьшает прогиб вала и увеличивает срок службы сальника.
7. Подшипниковый узел картриджного типа позволяет проводить техническое обслуживание в чистой среде без снятия насоса, что обеспечивает надежную работу и продлевает срок службы подшипников.
8. Варианты подшипникового узла с смазкой смазкой или маслом обеспечивают простоту обслуживания и сокращение времени простоя.
9. Дополнительное уплотнение вала для работы всухую снижает или исключает потребность в промывочной воде.
10. Эффективный экспандер продлевает срок службы сальника, уменьшая или исключая потребность в промывочной воде.
11. Теперь с комбинацией втулки горловины и крыльчатки, предназначенной для повышения эффективности и улучшения износостойкости.
12. Взаимозаменяемость уплотнений – полнопоточные, малопоточные, центробежные или механические уплотнения могут быть установлены на насос любого размера.



Tobee®Насос для разгрузки мельницы 20x18TU-AH Параметры производительности:



Модель


Макс. мощность

(кВт)

Материал

Производительность по чистой воде

Крыльчатка

Кол-во лопастей

Футеровка Крыльчатка

Производительность Q

(м3/ч)

Напор H

(м)

Скорость n

(об/мин)

КПД η

(%)

NPSH

(м)

20/18TU-AH 1200 Металл Металл 2520~5400 13~57 200~400 85 5~10 5



Tobee®Насос для разгрузки мельницы 20x18TU-AHКонструкция:





Тоби® 20x18TU-AH насос выброса



Tobee®Насос для разгрузки мельницы 20x18TU-AH Применение на объекте:



Тоби® 20x18TU-AH насос выброса



1) Шахта: насос для пульпы из черной, цветной руды и всех видов концентрата и хвостов.



2) Металлургия: транспортировка различных пульп для производства алюминия или стали.



3) Уголь: добыча угля, обогащение и транспортировка различных крупно- и мелкозернистых угольных пульп.



4) Электричество: удаление золы электростанций, промывка золы, транспортировка различных шлаков или шламовых пульп.



5) Строительные материалы: транспортировка различных грязевых песчаных пульп (например, цементной пульпы).



6) Химия: транспортировка различных абразивных пульп на фосфатных или калийных заводах удобрений.



7) Водопользование: дноуглубительные работы в озерах, реках, осадок, песок, линия всасывания из высокопластичной глины для транспортировки.



Tobee®Насос для разгрузки мельницы 20x18TU-AH Типы установки:



Тип DC: Выходной вал двигателя напрямую соединен с входным валом насоса через муфту насоса. Этот тип соединения подходит для применений, где скорость шламового насоса совпадает со скоростью двигателя.



Тип CV: Насос приводится в действие ремнем, соединенным с коленчатым валом двигателя. Этот способ соединения позволяет экономить место, упрощает установку и быструю регулировку скорости перекачки. Двигатель закреплен на раме опоры двигателя, которая расположена на опоре подшипника над шламовым насосом.



Тип ZV: Еще один тип ременного привода, который позволяет легко регулировать скорость перекачки. Двигатель крепится непосредственно к опоре подшипника. Этот способ установки подходит для двигателей с большей мощностью, чем это возможно при установке типа CV. Благодаря установке двигателя на опору подшипника этот метод помогает сэкономить место для установки.



Тип CR: Этот тип ременного привода упрощает регулировку скорости перекачки. Установка позволяет закрепить как двигатель, так и шламовый насос на земле. Двигатель устанавливается сбоку от насоса. Этот способ установки подходит для двигателей большой мощности.





Tobee®Насос для разгрузки мельницы 20x18TU-AH Габаритный чертеж:



Тоби® 20x18TU-AH насос выброса
