Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер:: | 6X4 дюйма | Емкость:: | 162-360 м3/ч |
|---|---|---|---|
| Голова:: | 12-56m | Скорость:: | 800-1550rpm |
| NPSHr:: | 5-8М | Эфф.:: | 65% |
| Мощность:: | Макс. 60 кВт | Для обработки твердых веществ:: | 44mm |
| Материалы:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 и т.д. | Seal Type:: | Expeller Seal, Packing Seal, Mechanical Seal, Double Mechanical |
| Положение вала с горизонтальной стороны:: | Насос для угольной суспензии | Гарантия:: | Один год |
| Применение:: | Добыча полезных ископаемых, металлургия, электростанции, очистка сточных вод, дноуглубление, а также | модель насоса: | 6/4D-AHR Слюнный насос |
| Тип: | Футерованные резиной шламовые насосы |

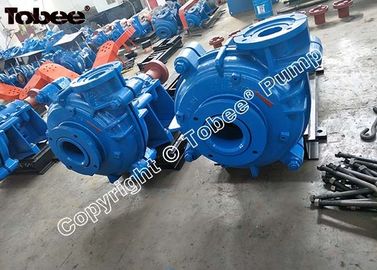

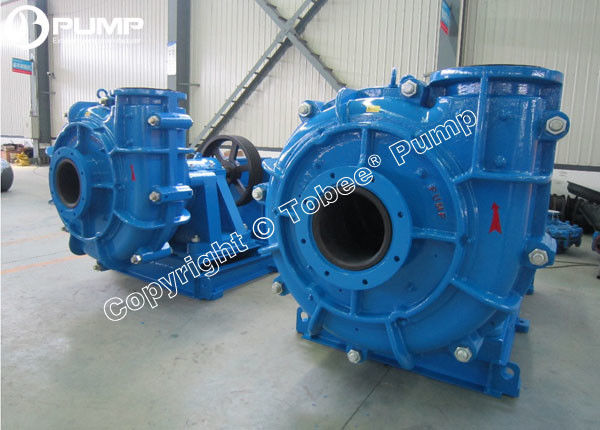

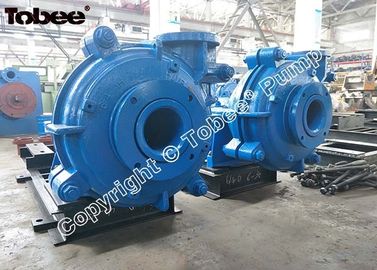

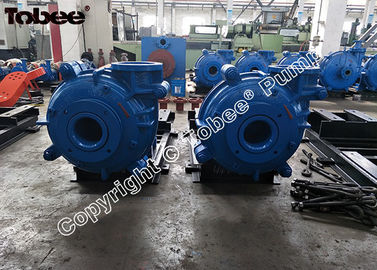

Шламовый насос Tobee® 6/4D-AHR R55 с футеровкой из натурального каучука по структуре аналогичен шламовому насосу 6x4D-AH с металлической футеровкой. Основное различие между AH и AHR заключается в материале смачиваемых частей, которые выполнены из натурального каучука, синтетического каучука или других износостойких резин. Шламовые насосы с резиновой футеровкой больше подходят для перекачивания сильно коррозионных или абразивных шламов с небольшим размером частиц без острых краев.
Спецификация:
Размер: 6" x 4"
Производительность: 144-324 м3/ч
Напор: 12-45 м
Скорость: 800-1350 об/мин
NPSHr: 3-5 м
КПД: 65%
Мощность: Макс. 60 кВт
Размер твердых частиц: 33 мм
Материалы: R08, R26, R55, S02, S12, S21, S31, S42 и т.д.
Особенности продукта:
1. Рабочие колеса - широкий выбор металлургических и эластомерных вариантов (металл и эластомер взаимозаменяемы) – отводные лопатки на задней и передней (на закрытых рабочих колесах) уменьшают рециркуляцию внутри насоса и помогают предотвратить загрязнение уплотнения – опциональное литье прямых или полу-францисских лопаток (от 3 до 8 лопаток для определенных размеров) предлагает более широкие гидравлические возможности в отдельных размерах.
2. Футеровки - широкий выбор металлических и эластомерных вариантов (металлические и эластомерные футеровки взаимозаменяемы) для выбора, чтобы обеспечить максимально возможный срок службы.
3. Подшипниковый узел - Подшипниковый узел картриджного типа позволяет извлекать его из насоса и собирать в контролируемой среде. Увеличенные диаметры вала и уменьшенный вылет в проточной части способствуют длительному сроку службы и надежности в полевых условиях.
4. Уплотнения - Выталкиватель (центробежное уплотнение): не требуется внешняя уплотнительная вода, где это применимо. Сальниковая камера: промывка уплотнения сальниковой набивкой и фонарным кольцом. Механические уплотнения: передовая технология уплотнения без утечек.
|
Модель |
Макс. мощность (кВт) |
Материал |
Производительность по чистой воде |
Рабочее колесо Количество лопастей |
|||||
|
Футеровка |
Рабочее колесо |
Производительность Q (м3/ч) |
Напор H (м) |
Скорость n (об/мин) |
КПД η (%) |
NPSH (м) |
|||
|
6/4D-AHR |
60 |
Резина |
Резина |
144-324 |
12-45 |
800-1350 |
65 |
3-5 |
5 |
Шламовый насос Tobee® 6/4D-AHR R55 с футеровкой из натурального каучука Конструкция:
Области применения шламового насоса Tobee® 6/4D-AHR R55 с футеровкой из натурального каучука:
Типичные:
Добыча полезных ископаемых и переработка минерального сырья
Низкие скорости вращения шламового насоса Tobee TH Heavy Duty в сочетании с широким выбором износостойких сплавов и эластомеров обеспечивают непревзойденную производительность и срок службы для всех абразивных применений в горнодобывающей промышленности и переработке минерального сырья.
Химический процесс
Взаимозаменяемость компонентов из сплавов и эластомеров в одном корпусе насоса, а также широкий выбор механических уплотнений делают шламовый насос Tobee TH Heavy Duty самым гибким выбором для химического производства.
Песок и гравий
Разработанный для легкой и простой разборки и повторной сборки, шламовый насос Tobee TH Heavy Duty сводит к минимуму время простоя, что делает его идеальным выбором, когда не доступны установленные резервные насосы.
Переработка сахара
Превосходная надежность и срок службы шламового насоса Tobee TH Heavy Duty указаны многими инженерами сахарных заводов по всему миру, где бесперебойная работа насоса во время сахарной кампании является критическим требованием.
Обессеривание дымовых газов
Новое поколение специально разработанных износостойких и коррозионностойких сплавов в сочетании с новейшей эластомерной технологией прочно позиционирует Tobee Pumps как основного поставщика насосов для промышленности FGD.
Разведка нефти и газа
В течение ряда лет мы разработали проверенную конструкцию линейки шламовых насосов Tobee TH Heavy Duty в соответствии со специфическими требованиями морских применений. Теперь мы можем предложить самое надежное решение для верхней части для эрозионного износа.
Промышленные применения
Везде, где абразивные твердые частицы вызывают преждевременный выход из строя насосов, линейка шламовых насосов Tobee TH Heavy Duty имеет правильное сочетание производительности, срока службы и надежности, чтобы обеспечить клиенту минимальную стоимость владения.
Чертеж Tobee® 6/4D-AHR R55 шламового насоса с футеровкой из натурального каучука
