Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер:: | 18" x 16" | Емкость:: | 2160-5040 м3/ч |
|---|---|---|---|
| Голова:: | 8-66m | Скорость:: | 250-550 об/мин |
| NPSHr:: | 4.5-9м | Эфф.:: | 80% |
| Мощность:: | Максимально 1200 кВт | Для обработки твердых веществ:: | 135 мм |
| Materials:: | A05, A07, A33, A49, A51, A61, R08, R26, R55, U01, U38 etc | Тип уплотнения:: | Печать выталкивающего устройства, печать упаковки, механическая печать, двойная механическая печать |
| Положение вала с горизонтальной стороны:: | Насос на слизистый материал | Гарантия:: | Один год |
| Применение:: | Добыча полезных ископаемых, металлургия, электростанции, очистка сточных вод, дноуглубление, а также |

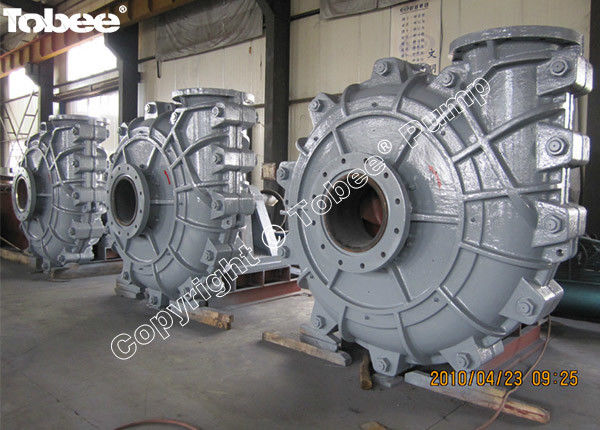

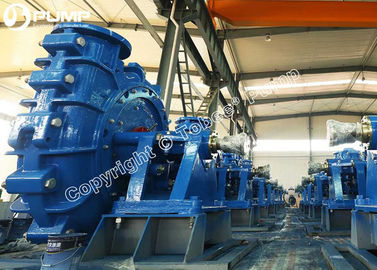

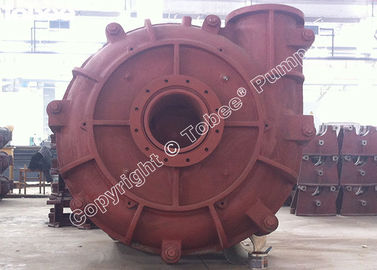

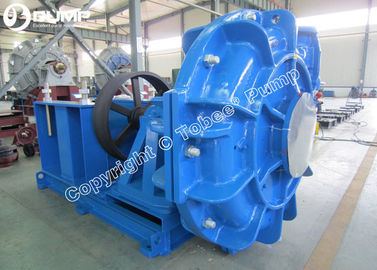

Шламовый насос Tobee® 18/16 TU AHR R55 из резины для абразивных суспензий идеально подходит для сложных задач на мельницах с длительным сроком службы. Это наиболее полная линейка центробежных шламовых насосов для использования в горнодобывающей, промышленной и химической отраслях.Горизонтальные шламовые насосы 18x16были созданы для сверхтяжелых условий эксплуатации, таких как разгрузка мельниц, трубопроводы, технологические установки и хвостохранилища, а также для других специальных применений.
Спецификация:
Размер: 18" x 16"
Производительность: 2160-5040 м3/ч
Напор: 8-66 м
Скорость: 200-500 об/мин
NPSHr: 4,5-9 м
КПД: 80%
Мощность: Макс. 1200 кВт
Обработка твердых частиц: 135 мм
Материалы: R08, R26, R55, S02, S12, S21, S31, S42 и т. д.
Особенности продукта:
1. Прочная конструкция с болтовым креплением обеспечивает простоту обслуживания и минимальное время простоя.
2. Полностью футерованный корпус из ковкого чугуна обеспечивает долговечность, прочность, безопасность и длительный срок службы.
3. Крыльчатки большого диаметра, медленного вращения, с высоким КПД, предназначены для достижения максимального срока службы и низких эксплуатационных расходов.
4. Большие, открытые внутренние проходы предназначены для снижения внутренних скоростей, увеличения срока службы и снижения эксплуатационных расходов.
5. Толстые эластомерные или сплавные вкладыши на болтах обеспечивают превосходную коррозионную стойкость, а также простоту замены и взаимозаменяемость вкладышей для снижения общих затрат на техническое обслуживание и увеличения срока службы.
6. Минимальный вылет вала/крыльчатки уменьшает прогиб вала и увеличивает срок службы набивки.
7. Подшипниковый узел картриджного типа позволяет проводить техническое обслуживание в чистой среде без снятия насоса, что обеспечивает надежную работу и продлевает срок службы подшипников.
8. Варианты подшипникового узла со смазкой смазкой или маслом обеспечивают простоту обслуживания и сокращение времени простоя.
9. Дополнительное уплотнение вала для работы всухую снижает или исключает потребность в промывочной воде.
10. Эффективный выталкиватель продлевает срок службы набивки, уменьшая или исключая потребность в промывочной воде.
11. Теперь с комбинацией втулки горловины и крыльчатки, предназначенной для повышения эффективности и улучшения износостойкости.
12. Взаимозаменяемость уплотнений – полнопоточные, малопоточные, центробежные или механические уплотнения могут быть установлены на насос любого размера.
Габаритный чертеж: Параметры производительности:
| Модель |
Макс. мощность (кВт) |
Материал |
Производительность по чистой воде |
Крыльчатка Количество лопастей |
|||||
| Вкладыш | Крыльчатка |
Производительность Q (м3/ч) |
Напор H (м) |
Скорость n (об/мин) |
КПД η (%) |
NPSH (м) |
|||
| 18/16TU-AHR | 1200 | Резина | Резина | 2160-5040 | 8-66 | 200-500 | 80 | 4.5-9 | 5 |
Шламовый насос Tobee® 18/16 TU AHR R55 из резины для абразивных суспензий Конструкция:
Габаритный чертеж: Применение на месте:
1) Шахта: насос для шлама из черной и цветной руды и транспортировка всех видов концентрата и отходов.
2) Металлургия: транспортировка различных шламов для производства алюминия или стали.
3) Уголь: добыча угля, промывка и транспортировка различных шламов из крупного и мелкого угля.
4) Электричество: удаление золы с электростанций, промывка золы, транспортировка различных шлаковых отходов или шламов.
5) Строительные материалы: транспортировка различных шламов из грязи и песка (например, цементного шлама).
6) Химия: транспортировка различных абразивных шламов на заводах по производству фосфорных или калийных удобрений.
7) Водоснабжение: дноуглубление озер, рек, осадка, песка, транспортировка высокопластичной глины по всасывающей линии.
Конструкция приводного модуля шламового насоса Tobee® 18/16 TU AHR R55 из резины для абразивных суспензий:
Подшипниковый узел со смазкой
В подшипниковом узле со смазкой находится вал большого диаметра в уникальном подшипниковом картридже, разработанном специально для тяжелых условий эксплуатации. Благодаря своей компактной конструкции подшипник занимает мало места, обеспечивая минимальную вибрацию и отклонение. Смазка смазкой сводит к минимуму возможность утечки масла и требует небольших дополнительных усилий по техническому обслуживанию. Ротор легко регулируется. Пользователи могут установить несколько роторов, работающих последовательно.
Горизонтальный осеразъемный подшипниковый узел
Осеразъемный подшипниковый узел, смазываемый маслом, имеет вал большого диаметра и короткий вылет. Он обеспечивает высокую жесткость и вряд ли деформируется или вибрирует даже при столкновении с высокоабразивными твердыми частицами. Подшипник монтируется непосредственно внутри опоры подшипника, которая может быть разделена на 2 половины по средней линии. Этот метод монтажа обеспечивает простоту разборки, осмотра и регулировки подшипника. Система водяного охлаждения эффективно охлаждает горячий подшипник, значительно увеличивая срок его службы.
Подшипниковый узел картриджного типа со смазкой маслом
Просторная конструкция картриджа позволяет установить вращающийся вал большого диаметра. Метрический подшипник, специально разработанный для тяжелых условий эксплуатации, смазывается тонким маслом. Пользователи могут установить несколько подшипников, работающих последовательно. Компактная конструкция и высокая надежность являются двумя основными преимуществами этого подшипника для его конечных пользователей.
Шламовый насос Tobee® 18/16 TU AHR R55 из резины для абразивных суспензий
Габаритный чертеж:
