Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер: | 3" x 2" | производительность: | 680,4-136,8 м3/ч |
|---|---|---|---|
| Головка: | 25-87м | Передача твердых веществ: | 31 мм |
| Концентрация: | 0%-70% | Материалы: | Гиперхромный сплав и т.д. |
| Тип: | Насос для шламов HH | Модель: | 3/2 D HH Горизонтальный шламовый насос |
| Скорость: | 850-1400 оборотов в минуту | NPSHr: | 3-7.5m |
| Эф.: | 47% | Сила: | максимальное 60Kw |

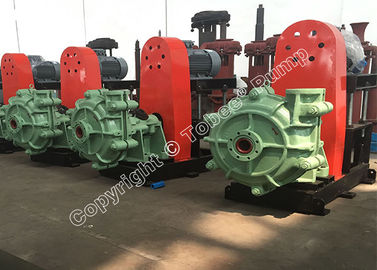

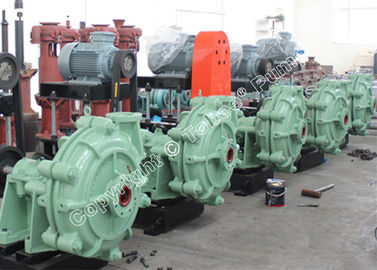

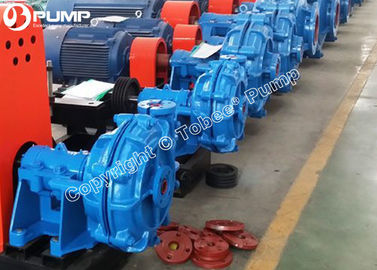

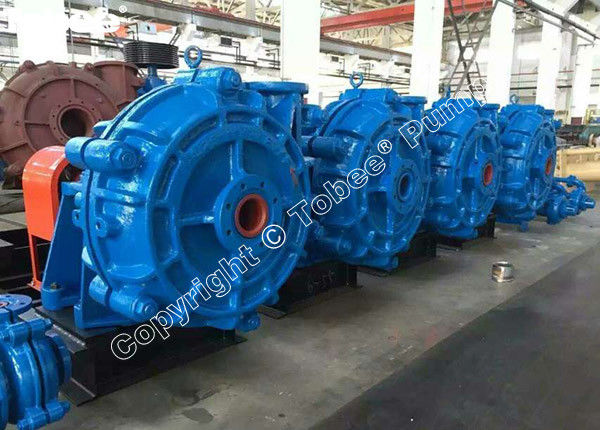

Tobee® 3/2 D HH Высоконапорные шламовые насосы предназначен для создания высоких напоров на ступень при высоком давлении. Обычно используемые для линий транспортировки на большие расстояния, высоконапорные шламовые насосы часто могут удовлетворить потребности применения с помощью одного насоса, в то время как другим требуются несколько насосов последовательно.
Спецификация:
Размер: 3" x 2"
Производительность: 68,4-136,8 м3/ч
Напор: 25-87 м
Скорость: 850-1400 об/мин
NPSHr: 3-7,5 м
КПД: 47%
Мощность: Макс. 60 кВт
Обработка твердых частиц: 31 мм
Материалы: A05, A07, A12, A49, A51, A61 и т. д.
Подробная спецификация:
1. Горизонтальный, консольный, центробежный, одноступенчатый шламовый насос.
2. Длительный срок службы подшипников: Подшипниковый узел имеет вал большого диаметра и короткий вылет.
3. Износостойкие и антиабразивные смачиваемые детали: Высокохромистый сплав и резина и т. д. Они полностью взаимозаменяемы друг с другом.
4. Легко заменяемые футеровки: Футеровки привинчены к корпусу.
5. Легкая регулировка рабочего колеса: Механизм регулировки рабочего колеса предусмотрен под корпусом подшипника.
6. Направление нагнетания может быть установлено с интервалом 45 градусов.
7. Простое обслуживание втулки горловины: сопрягаемая поверхность втулки горловины коническая, поэтому износ уменьшается, а удаление упрощается.
8. Тип уплотнения: сальниковое уплотнение, уплотнение рабочего колеса и механическое уплотнение.
9. Широкое применение: Они предназначены для работы с абразивными шламами высокой плотности в металлургической, горнодобывающей, угольной, энергетической, строительной и других отраслях промышленности.
Tobee® 3/2 D HH Высоконапорный шламовый насос Параметр производительности:
| Модель |
Макс. Мощность (кВт) |
Характеристики чистой воды | Рабочее колесо | |||||
|
Производительность Q (м3/ч) |
Напор H (м) |
Скорость n (об/мин) |
КПД η (%) |
NPSH (м) |
Количество лопастей | Диаметр рабочего колеса | ||
| 3/2D-HH | 60 | 68,4-136,8 | 25-87 | 850-1400 | 47 | 3-7,5 | 5 | 457 |
Tobee® 3/2 D HH Высоконапорный шламовый насос Схема компонентов:
Tobee® 3/2 D HH Высоконапорный шламовый насос Конструкционный чертеж:
Tobee® 3/2 D HH Высоконапорный шламовый насос Уплотнение вала:
Сальниковое уплотнение:
Являясь одним из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопроточной или полнопроточной компоновкой, в которой используется промывочная вода для предотвращения утечки среды из корпуса насоса. Этот вид уплотнения подходит для использования при любых условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, тефлон или арамидное волокно используются в качестве набивочного материала для сальника. Для условий высокой абразивности доступна керамическая гильза вала.
Уплотнение с вытеснителем:
Сочетание рабочего колеса и вытеснителя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения при остановке, этот тип уплотнения может удовлетворить требования к герметизации для применений, где полнопроточное сальниковое уплотнение непрактично из-за отсутствия воды на месте или допускается попадание уплотнительной воды внутрь камеры перекачки для разбавления шлама.
Механическое уплотнение:
Tobee® 3/2 D HH Высоконапорный шламовый насос Тип привода
Tobee® 3/2 D HH Высоконапорный шламовый насос Контроль качества:
| Этапы производства | Мероприятия по контролю качества |
| Поступление сырья | Отбор проб, химический анализ материала |
| Литье и состав | Химический анализ материала деталей насоса |
| Контроль качества литья | |
| Механическая обработка ключевых компонентов | Контроль точности размеров |
| Балансировка рабочего колеса | |
| Общая сборка | Эксплуатация процедуры |
| Гидравлическое статическое испытание | |
| Испытание характеристик насосного агрегата | Производительность и напор |
| Вибрация и шум | |
| Температура подшипника | |
| Окончательный осмотр | Упаковка насосного агрегата |
| Документы | |
| Запасные части и аксессуары |
Tobee® 3/2 D HH Высоконапорный шламовый насос Послепродажное обслуживание:
Поскольку шламовый насос детали мокрой части, такие как рабочее колесо, футеровка корпуса, вставка FPL, втулка горловины, являются расходными деталями, и мы всегда можем предоставить вам качественные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить его достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от отгрузки товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить услуги по установке насосов за границей, и, помимо производства и продажи насосов, установка насосов за границей становится все более популярной среди наших постоянных клиентов за границей.
Услуги технической поддержки
Технический паспорт, кривая производительности, общий чертеж компоновки, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, свяжитесь с нами, если у вас есть какие-либо потребности.
Tobee® 3/2 D HH Высоконапорный шламовый насос Применение на месте:
1) Шахта: Насос для черной, цветной руды и всех видов концентрата и хвостов.
2) Металлургия: Транспортировка различных шламов для производства алюминия или стали.
3)Уголь: Добыча угля, промывка и транспортировка различных грубых и мелких угольных шламов.
4) Электричество: Удаление золы электростанций, промывка золы, транспортировка различных шлаков или шламов золы.
5) Строительные материалы: Транспортировка различных шламов из грязи и песка (например, цементного шлама).
6) Химическая: Транспортировка различных абразивных шламов на фосфатных или калийных заводах.
7) Водоснабжение: Дноуглубление озер, рек, осадок, песок, линия всасывания высокопластичной глины для транспортировки.
Tobee® HH Высоконапорный шламовый насос Запасные части:
