Подробная информация о продукте:
Оплата и доставка Условия:
|
Size: | 4" x 3" | производительность: | 126-252 м³/ч |
---|---|---|---|
Головка: | 12-97м | Передача твердых веществ: | 12-97м |
Материалы: | Гиперхромный сплав и т.д. | Тип: | Насос для шламов HH |
Model: | 4/3 E HH Horizontal Slurry Pump | Speed: | 600-1400rpm |
NPSHr: | 2-5m | Eff.: | 50% |
Сила: | Max.120KW |

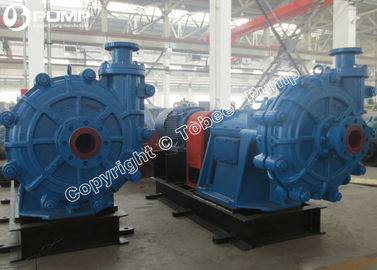

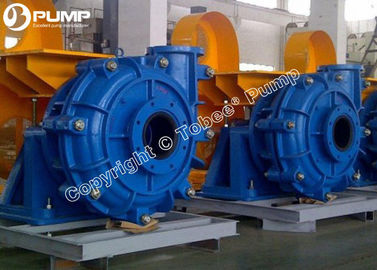

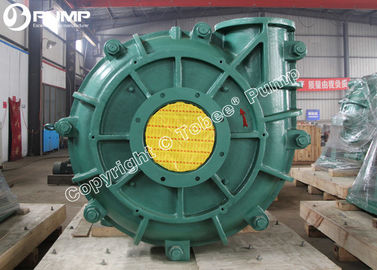

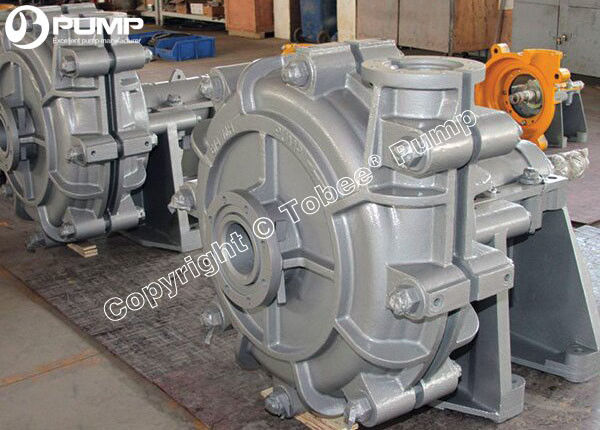

Тоби® 4/3 E HH высокоуровневый насос подходит для различных применений, начиная от фильтров прессы до насосов для транспортировки трубопроводов.Высокие головы вместе с более прочными износоустойчивыми частями делает эти насосы одними из самых прочных в линейке насоса для сливочного материалаОбширная наружная ребра позволяет достичь более высоких голов с помощью одного насоса для слива, а объемные влажные части могут работать с самыми сложными приложениями в настоящее время.
Спецификация:
Размер: 4 "х 3"
Пропускная способность: 126-252 м3/ч
Голова: 12-97 м
Скорость: 600-1400 оборотов в минуту
NPSHr: 2-5 м
Эф.: 50%
Мощность: максимум 120 кВт
Для обработки твердых веществ: 38 мм
Материалы: A05, A07, A12, A49, A51, A61 и т.д.
Подробная спецификация:
1Горизонтальный, выступающий, центробежный, одноступенчатый отстойный насос.
2Долгий срок службы подшипника: подшипник имеет вал большого диаметра и короткий перекос.
3Изделия для влажных деталей, устойчивые к износу и антиабразивные: высокохромный сплав и резина и т. д. Они полностью взаимозаменяемы.
4Легко заменяемые облицовки: облицовки прикреплены к корпусу.
5Легкая регулировка колеса: механизм регулирования колеса установлен ниже корпуса подшипника.
6 Направление разряда может быть расположено с интервалом в 45 градусов.
7Простой уход за горлом кустарника: лицевая часть горла кустарника коническая, поэтому износ уменьшается и удаление легко.
8Тип уплотнения: уплотнение с плинтусом, уплотнение с винтом и механическое уплотнение.
9Широкое применение: они предназначены для обработки абразивных, высокой плотности сливочных отходов в металлургической, горнодобывающей, угольной, энергетической, строительных материалов и других промышленных секторах.
Тоби®4/3 E HH Параметр производительности высокоуровневого насоса для слизистой смеси:
Модель |
Максимальная мощность. (kw) |
Продуктивность чистой воды | Двигатель | |||||
Мощность Q (м3/ч) |
Глава H (m) |
Скорость n (rpm) |
Эф. (%) |
NPSH (m) |
- Нет, нет. | Двигатель Диа. | ||
3/2D-HH | 120 | 126-252 | 12-97 | 600-1400 | 50 | 2-5. | 5 | 508 |
Тоби®4/3 E HH Высокоуровневый насос для слизиДиаграмма компонента:
Тоби®4/3 E HH Высокоуровневый насос для слизи Структурный чертеж:
Тоби®4/3 E HH Высокоуровневый насос для слизи Запечатка вала:
Печать упаковки:
Как один из наиболее часто используемых уплотнений для вращающихся валов,уплотнитель упаковки может быть поставлен с низким или полным отмыванием, которое использует воду для промывки, чтобы предотвратить выход средств из корпуса насоса.Этот вид уплотнения подходит для использования при любых условиях насоса.Тефлон или aramid волокна используются в качестве упаковочного материала для железыДля условий высокого износа доступен керамический рукав вала.
Печать выталкивателя:
Сочетание винта и экспелера создает давление, необходимое для уплотнения от утечки.Этот тип уплотнения может выполнять требования к уплотнению для приложений, где полная уплотнение железы нецелесообразно из-за отсутствия воды на месте., или уплотнительной воде разрешается проникать внутрь насосной камеры для разбавления навоза.
Механическая уплотнитель:
Тоби®4/3 E HH Высокоуровневый насос для слизиТип диска
Тоби®4/3 E HH Высокоуровневый насос для слизиКонтроль качества:
Стадии производства | Проведение контроля качества |
Прибытие сырья | Отбор проб, химический анализ материалов |
Кастинг и композиция | Химический анализ деталей насоса |
Проверка качества литья | |
Обработка ключевых компонентов | Проверка точности размеров |
Балансировка импеллера | |
Генеральная ассамблея | Операция по процедуре |
Гидравлическое статическое испытание | |
Испытание производительности насосной установки | Пропускная способность и голова |
Вибрации и шум | |
Температура подшипника | |
Заключительная проверка | Упаковка насосной установки |
Документы | |
Запчасти и аксессуары |
Тоби®4/3 E HH Высокоуровневый насос для слизиПослепродажное обслуживание:
В качественасос для слизиЧасти для влажных концов, такие как винтер, облицовочная оболочка, вставка FPL, горло - это потребительские части, и мы всегда можем предоставить вам квалифицированные части для насоса для отстойного навоза в очень короткие сроки.
Услуги по перевозке упаковки
Учитывая размер заказа, мы можем предоставить коробку или паллет по вашим потребностям, чтобы убедиться, что он достаточно безопасен во время дальних дорожных и морских перевозок.У нас есть собственная экспортная компания, и мы можем помочь вам найти лучшее решение и услуги по морской перевозке для вас от товаров из фабрики до пункта назначения..
Услуги по установке
Tobee Pump имеют более чем 30-летний опыт работы с установкой насосов и хорошо осведомлены о любом применении.Мы могли бы предоставить за рубежом насос монтаж сервиса и ожидать насос производства и продажУстановка насосов за рубежом становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Технический лист данных, кривая производительности, чертеж общего расположения, руководство по эксплуатации будут отправлены в течение 24 для вашей проверки, так что, пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо потребности.
Тоби®4/3 E HH Высокоуровневый насос для слизиПрименение на месте:
1) Горный:Черный, нежелтые руды насос отстойного материала и все виды концентрата и отходов транспортировки.
2)Металлургия: Транспортировать различные отходы для производства алюминия или стали.
3)Уголь: добыча угля, промывка и различные грубые и мелкие угольные отходы.
4)Электроэнергия:Удаление пепла электростанций,почистка пепла, различные отходы пепла или транспортировка пепельного отвода.
5)Строительные материалыПеревозка различных грязевых песчаных отложений (например, цементных отложений).
6)Химические вещества: Фабрика фосфатических удобрений или калийных удобрений различные абразивные отходы.
7)Сохранение водыОзеро, речные дноуборы, осадки, песок, высокая пластиковая глина.
Тоби®Насос HH с высокой головкойЗапчасти:
