Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер: | 6 дюймов х 4 дюймов | Capacity: | 324-720m3/h |
|---|---|---|---|
| Головка: | 30-118 м | Передача твердых веществ: | 16 мм |
| Materials: | A05, A07, A12, A49, A51, A61 etc | Тип: | Насос для шламов HH |
| Модель: | 6/4 F HH Слюнный насос | Скорость: | 600-1000 оборотов в минуту |
| NPSHr: | 2-5,5 м | Сила: | Макс. 260 кВт |

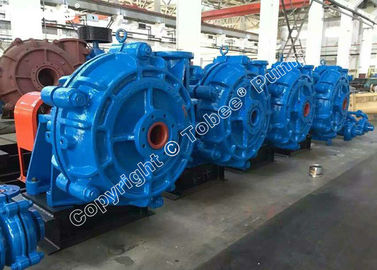

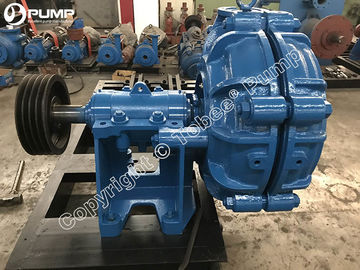

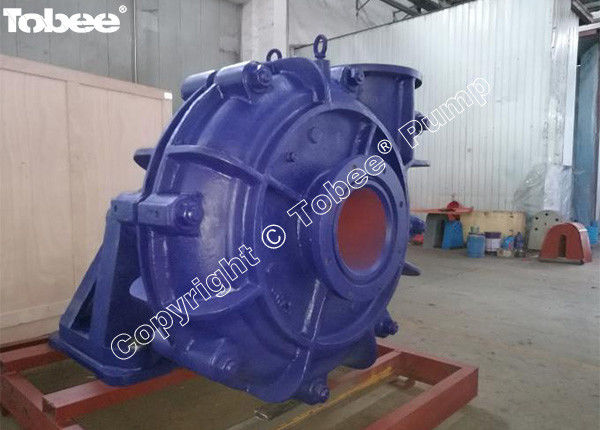

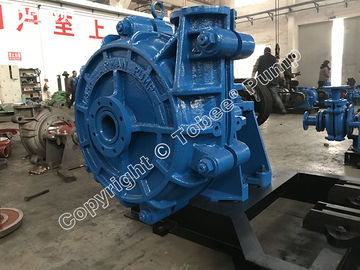

Tobee® 6/4 F HH Шламовый насос высокого напора широко используется для транспортировки коррозионных, абразивных и высококонцентрированных шламов в горнодобывающей, песчаной, свинцовой и различных других отраслях, включая электроэнергетику, медь, нефтяные сланцы, сельское хозяйство и т. д. Шламовые насосы 6/4 F HH эквивалентны мировому стандарту шламовые насосы серии HH.
Спецификация:
Размер: 6" x 4"
Производительность: 324-720 м3/ч
Напор: 30-118 м
Скорость: 600-1000 об/мин
NPSHr: 3-8 м
КПД: 64%
Мощность: Макс. 260 кВт
Обработка твердых частиц: 57 мм
Материалы: A05, A07, A12, A49, A51, A61 и т. д.
Подробная спецификация:
1. Горизонтальный, консольный, центробежный, одноступенчатый шламовый насос.
2. Длительный срок службы подшипников: Подшипниковый узел имеет вал большого диаметра и короткий вылет.
3. Износостойкие и антиабразивные смачиваемые детали: Высокохромистый сплав и резина и т. д. Они полностью взаимозаменяемы друг с другом.
4. Легко заменяемые футеровки: Футеровки прикручены к корпусу.
5. Легкая регулировка рабочего колеса: Механизм регулировки рабочего колеса предусмотрен под корпусом подшипника.
6 Направление нагнетания может быть установлено с интервалом 45 градусов.
7. Простота обслуживания горловой втулки: сопрягаемая поверхность горловой втулки коническая, поэтому износ уменьшается, а снятие упрощается.
8. Тип уплотнения: сальниковое уплотнение, уплотнение рабочего колеса и механическое уплотнение.
9. Широкое применение: Они предназначены для работы с абразивными шламами высокой плотности в металлургических, горнодобывающих, угольных, энергетических, строительных и других промышленных отделах.
Tobee® 6/4 F HH Шламовый насос высокого напора Параметр производительности:
| Модель |
Макс. Мощность (кВт) |
Характеристики чистой воды | Рабочее колесо | |||||
|
Производительность Q (м3/ч) |
Напор H (м) |
Скорость n (об/мин) |
КПД η (%) |
NPSH (м) |
Количество лопастей | Диаметр рабочего колеса | ||
| 6/4F-HH | 560 | 324-720 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 |
Tobee® 6/4 F HH Схема компонентов шламового насоса высокого напора:
Tobee® 6/4 F HH Шламовый насос высокого напора Структурный чертеж:
Tobee® 6/4 F HH Шламовый насос высокого напора Уплотнение вала:
Сальниковое уплотнение:
Являясь одним из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопроточной или полнопроточной компоновкой, в которой используется промывочная вода для предотвращения утечки среды из корпуса насоса. Этот тип уплотнения подходит для использования при любых условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, тефлон или арамидное волокно используются в качестве упаковочного материала для сальника. Для условий высокой абразивности доступна керамическая гильза вала.
Уплотнение выталкивателя:
Сочетание рабочего колеса и выталкивателя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения при остановке, этот тип уплотнения может удовлетворить требования к уплотнению для применений, где полнопроточное сальниковое уплотнение непрактично из-за отсутствия воды на месте или допускается попадание уплотнительной воды внутрь камеры перекачки для разбавления шлама.
Механическое уплотнение:
Tobee® 6/4 F HH Шламовый насос высокого напора Тип привода
Tobee® 6/4 F HH Шламовый насос высокого напора Контроль качества:
| Этапы производства | Мероприятия по контролю качества |
| Поступление сырья | Отбор проб, химический анализ материала |
| Литье и состав | Химический анализ материала деталей насоса |
| Контроль качества литья | |
| Механическая обработка ключевых компонентов | Контроль точности размеров |
| Балансировка рабочего колеса | |
| Общая сборка | Эксплуатация процедуры |
| Гидравлическое статическое испытание | |
| Испытание характеристик насосного агрегата | Производительность и напор |
| Вибрация и шум | |
| Температура подшипника | |
| Окончательный осмотр | Упаковка насосного агрегата |
| Документы | |
| Запасные части и аксессуары |
Tobee® 6/4 F HH Шламовый насос высокого напора Послепродажное обслуживание:
Поскольку шламовый насос смачиваемые детали, такие как рабочее колесо, футеровка корпуса, вставка FPL, горловая втулка, являются расходными деталями, и мы всегда можем предоставить вам качественные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить его достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от отгрузки товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и, помимо производства и продажи насосов, зарубежная установка насосов становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Техническое описание, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо потребности.
Tobee® 6/4 F HH Шламовый насос высокого напора Применение на месте:
1)Шахта:Насос для шламового материала черных и цветных руд и все виды концентратов и отходов.
2)Металлургия:Транспортировка различных шламов для производства алюминия или стали.
3)Уголь: Добыча угля, промывка и транспортировка различных шламов крупного и мелкого угля.
4)Электроэнергия: Удаление золы электростанций, промывка золы, транспортировка различных шлаковых отходов или шламов золы.
5)Строительные материалы:Транспортировка различных шламов из грязи и песка (например, цементного шлама).
6)Химическая: Транспортировка различных абразивных шламов на фосфатных или калийных заводах.
7)Водоснабжение:Дноуглубление озер, рек, осадок, песок, линия всасывания высокопластичной глины для транспортировки.
Tobee® HH Шламовый насос высокого напора Запасные части:
