Подробная информация о продукте:
Оплата и доставка Условия:
|
| Теория: | Центробежный насос | Структура: | Многошаговый насос |
|---|---|---|---|
| Применение: | горнодобывающая промышленность, переработка полезных ископаемых, подготовка угля, дноуглубление, мет | Сила: | Электрические |
| Стандартный или нестандартный: | стандартный | Fuel: | Gasoline |
| Pressure: | High Pressure | Application: | Metering |
| Type: | AH horizontal slurry pumps | Model: | AH slurry pumps |
| Size: | 1" to 22" |

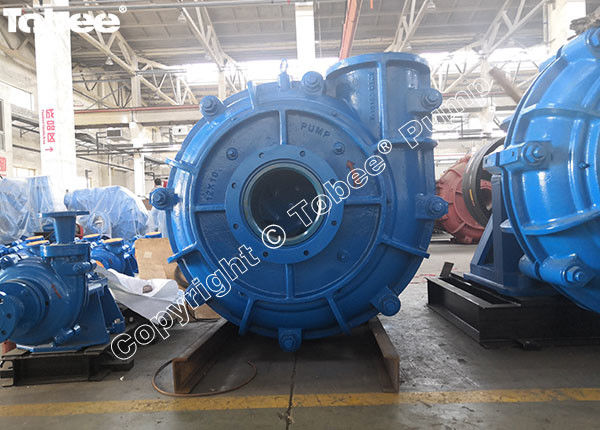

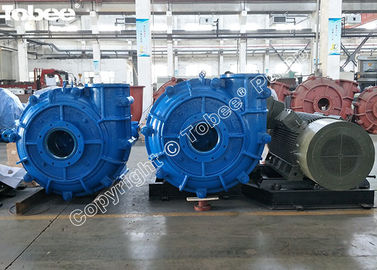

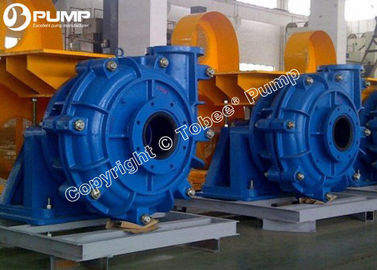

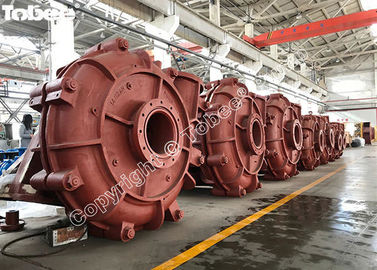

Tobee® A05 хромированный сплав насос сплавявляется наиболее полным ассортиментомЦентробежные суспензионные насосыДля использования в горнодобывающей промышленности, химической и общей промышленности. Горизонтальные суспензионные насосы предназначены для тяжелых применений, таких как разряд мельницы, энергетический сектор и хвосты, а также специальные применения, которые используются для непрерывной накачки высокой абразивной, высокой плотности.
Спецификация:
Размер (разряд): от 1 до 22 дюйма насоса
Емкость: 10,8 ~ 5400 м3/час
Голова: 6 м ~ 135 м
Обращение с твердыми веществами: 0 ~ 650 мм
Концентрация: 0%~ 70%
Материал: высокий хромированный сплав, резина, нержавеющая сталь и т. Д.
Подробная спецификация:
1. Горизонтальный, консольный, центробежный, одноступенчатый суспензиальный насос.
2. Срок службы подшипника: Узел подшипника с валом большого диаметра и коротким свесом.
3. износостойкий и анти -идентификация влажные детали: высокий хромированный сплав и резина и т. Д. Они полностью взаимозаменяемы друг с другом.
4. Легко заменить вкладыши: вкладыши прикреплены к корпусу.
5. Легкая корректировка рабочего колеса: механизм корректировки рабочего колеса представлен ниже корпуса подшипника.
6 Направление разряда может быть расположено с интервалами 45 градусов.
7. Простой техническое горло в горло: сопрягаемая поверхность куста горла конична, поэтому износ уменьшается, а удаление простое.
8. Тип герметизации: уплотнение ПК, герметизация рабочего колеса и механическое уплотнение.
9. Широко применение: они предназначены для обработки абразивной, высокой плотности в металлургических, добыче, угля, электроэнергии, строительных материалах и других промышленных отделениях.
Тоби®A05 Хромированный сплав сплав. Параметр производительности насоса:
| Модель |
Максимум Власть |
Материал | Чистая вода |
Рабочее колесо Лопатка № |
|||||
| Лайнер | Рабочее колесо |
Емкость Q. (M3/H) |
Голова ч (м) |
Скорость не (RPM) |
Eff.η (%) |
Npsh (м) |
|||
| 1,5/1b-ah | 15 | М | М | 12,6 ~ 28,8 | 6 ~ 68 | 1200 ~ 3800 | 40 | 2 ~ 4 | 5 |
| Ру | Ру | 10,8 ~ 25,2 | 7 ~ 52 | 1400 ~ 3400 | 35 | 3 | |||
| 1,5/1b-ahh | 30 | М | М | 16,2 ~ 34,2 | 25 ~ 92 | 1400 ~ 2200 | 20 | 1 ~ 5,5 | 5 |
| 2/1,5b-ah | 15 | М | М | 32,4 ~ 72 | 6 ~ 58 | 1200 ~ 3200 | 45 | 3,5 ~ 8 | 5 |
| Ру | Ру | 25,2 ~ 54 | 5,5 ~ 41 | 1000 ~ 2600 | 50 | 2,5 ~ 5 | |||
| 3/2c-ah | 30 | М | М | 39,6 ~ 86,4 | 12 ~ 64 | 1300 ~ 2700 | 55 | 4 ~ 6 | 5 |
| Ру | Ру | 36 ~ 75,6 | 13 ~ 39 | 1300 ~ 2100 | 2 ~ 4 | ||||
| 4/3c-ah | 30 | М | М | 86,4 ~ 198 | 9 ~ 52 | 1000 ~ 2200 | 71 | 4 ~ 6 | 5 |
| 4/3d-ah | 60 | ||||||||
| 4/3c-ah | 30 | Ру | Ру | 79,2 ~ 180 | 5 ~ 34,5 | 800 ~ 1800 | 59 | 3 ~ 5 | 5 |
| 4/3d-ah | 60 | ||||||||
| 4/3E-AHH | 120 | М | М | 126 ~ 252 | 12 ~ 97 | 600 ~ 1400 | 50 | 2 ~ 5 | 5 |
| 6/4d-ah | 60 | М | М | 162 ~ 360 | 12 ~ 56 | 800 ~ 1550 | 65 | 5 ~ 8 | 5 |
| 6/4E-AH | 120 | ||||||||
| 6/4d-ah | 60 | Ру | Ру | 144 ~ 324 | 12 ~ 45 | 800 ~ 1350 | 65 | 3 ~ 5 | 5 |
| 6/4E-AH | 120 | ||||||||
| 6/4f-ahh | 260 | М | М | 100 ~ 414 | 34 ~ 98 | 600 ~ 1000 | 64 | 2 ~ 8 | 5 |
| 8/6e-ah | 120 | М | М | 360 ~ 828 | 10 ~ 61 | 500 ~ 1140 | 72 | 2 ~ 9 | 5 |
| 8/6e-ah | 120 | Ру | Ру | 324 ~ 720 | 7 ~ 49 | 400 ~ 1000 | 65 | 5 ~ 10 | 5 |
| 10/8-й | 560 | М | М | 612 ~ 1368 | 11 ~ 61 | 400 ~ 850 | 71 | 4 ~ 10 | 5 |
| Ру | Ру | 540 ~ 1188 | 12 ~ 50 | 400 ~ 750 | 75 | 4 ~ 12 | |||
| 10/8e-m | 120 | М | М | 666 ~ 1440 | 14 ~ 60 | 600 ~ 1100 | 73 | 4 ~ 10 | 5 |
| 10/8e-m | 120 | Ру | Ру | 540 ~ 1188 | 10 ~ 42 | 500 ~ 900 | 79 | 5 ~ 9 | 5 |
| 12/10-й | 560 | М | М | 936 ~ 1980 | 7 ~ 68 | 300 ~ 800 | 82 | 6 | 5 |
| М | М | 720 ~ 1620 | 7 ~ 45 | 300 ~ 650 | 80 | 2,5 ~ 7,5 | |||
| 14/12-й | 560 | М | М | 1260 ~ 2772 | 13 ~ 63 | 300 ~ 600 | 77 | 3 ~ 10 | 5 |
| Ру | Ру | 1152 ~ 2520 | 13 ~ 44 | 300 ~ 500 | 79 | 3 ~ 8 | |||
| 16/14-й | 560 | М | М | 1368 ~ 3060 | 11 ~ 63 | 250 ~ 550 | 79 | 4 ~ 10 | 5 |
| 16/14tu-ah | 1200 | ||||||||
| 18/16st-ah | 560 | М | М | 2160 ~ 5040 | 8 ~ 66 | 200 ~ 500 | 80 | 4,5 ~ 9 | 5 |
| 18/16tu-ah | 1200 | ||||||||
| 20/18tu-ah | 1200 | М | М | 2520 ~ 5400 | 13 ~ 57 | 200 ~ 400 | 85 | 5 ~ 10 | 5 |
Тоби®A05 хромированный сплав насос сплавДиаграмма компонентов:
Тоби®A05 хромированный сплав насос сплавСтруктурный рисунок:
Тоби®A05 хромированный сплав насос сплавУплотнение вала:
Упаковочная печать:
В качестве одного из наиболее часто используемых уплотнений для вращающихся валов, уплотнение упаковки может поставляться с низким содержанием Flush или Full Flush Manuagement, в котором используется промывая вода для предотвращения выхода среды на насосе. Этот вид уплотнения подходит для использования при всех условиях накачки. В ситуациях, когда могут столкнуться коррозионные твердые вещества или высокая температура, тефлоновое или арамидное волокно используется в качестве упаковочного материала для железы. Для высоких условий истирания доступен рукав керамического вала.
Searling Seal:
Комбинация рабочего колеса и эксперта создает давление, необходимое для герметизации от утечки. Вместе с уплотнением железы или уплотнением для губ, которое используется в качестве уплотнения отключения, этот тип уплотнения может обрабатывать требования к уплотнению для применений, где полное уплотнение железы нецелесообразно из-за отсутствия воды на месте, или герметизация воды может войти в камеру насоса, чтобы разбавить суспензию.
Механическая печать:
Тоби®A05 хромированный сплав насос сплавТип диска
Тоби®A05 хромированный сплав насос сплавКонтроль качества:
| Этапы производства | Качественная деятельность Cotrol |
| Сырье прибытие | Выборка, материал химический анализ |
| Кастинг и композиция | Материал Материал Химический анализ частей насоса |
| Проверка качества | |
| Обработка ключевых компонентов | Проверка точности измерения |
| Балансировка рабочего колеса | |
| Генеральная Ассамблея | Процедура операции |
| Гидравлический статический тест | |
| Тест на производительность насоса | Емкость и голова |
| Вибрация и шум | |
| Температура подшипника | |
| Последний осмотр | Упаковка насоса |
| Документы | |
| Запасные части и аксессуары |
Тоби®A05 хромированный сплав насос сплавПослепродажная служба:
Поскольку части мокрой кончики суспензионного насоса, такие как рабочее колесо, Volute Liner, FPL вставка, куст горла - это части потребления, и мы могли бы предоставить вам всегда квалифицированные части суспензионного насоса в течение очень короткого времени.
Упаковка транспортных услуг
Учитывая размер насоса заказа, и мы могли бы предоставить корпус или поддон в соответствии с вами, чтобы убедиться, что он достаточно безопасен во время дорожного и океана.
Услуги установки
Tobee Pump имеет более 30 лет опытных работников по установке насосов и хорошо осведомлены о любом приложении на стороне. Мы могли бы предоставлять услуги установки на насосах и ожидать, что насосы насос и продажи, установка насоса за рубежом становится все более популярной благодаря нашим постоянным клиентам за рубежом.
Службы технической поддержки
Технический лист данных, кривая производительности, общее рисование договоренности, руководство по эксплуатации будет отправлено в течение 24 -го числа для проверки, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие -либо необходимость.
Тоби®A05 хромированный сплав насос сплавПриложение на месте:
1) шахта: Черный, нерухозный рудный материал для суспензии и всевозможные концентраты и хвостовы.
2) Металлургия: Транспортировка различных суспензий для алюминия или стали.
3)Уголь: Угольная добыча, промывка и различные грубые и тонкие перевозки угольной суспензии.
4) Электричество: Удалите ясенную электростанцию, промывшую пепел, различные отрывы пепла или пепельную перевозку.
5) Строительные материалы: Различная грязь песчаная суспензия (такая как цементная суспензия) транспортировка.
6) Химическое: Фосфатические удобрения или калийные удобрения.
7) Сохранение воды: Озеро, река -драги, отложения, песка, высокая пластиковая глиняная линия всасывания до транспортировки.
