Подробная информация о продукте:
Оплата и доставка Условия:
|
| Теория: | Центробежный насос | Structure: | Multistage Pump |
|---|---|---|---|
| Применение: | горнодобывающая промышленность, переработка полезных ископаемых, подготовка угля, дноуглубление, мет | Сила: | Электрические |
| Standard or Nonstandard: | Standard | Fuel: | Gasoline |
| Давление: | Высокое давление | Приложение: | Измерять |
| Тип: | AH горизонтальные шламовые насосы | Модель: | Насосы на слизистый спирт AH |
| Размер: | 1" до 22" |

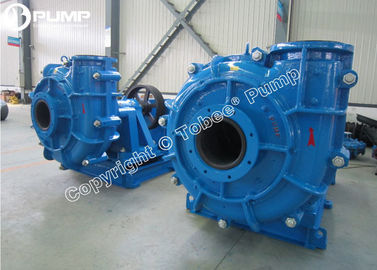

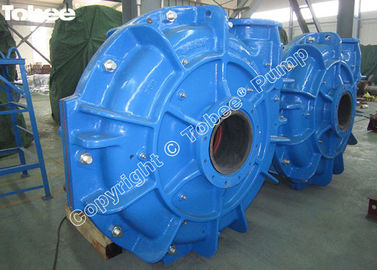

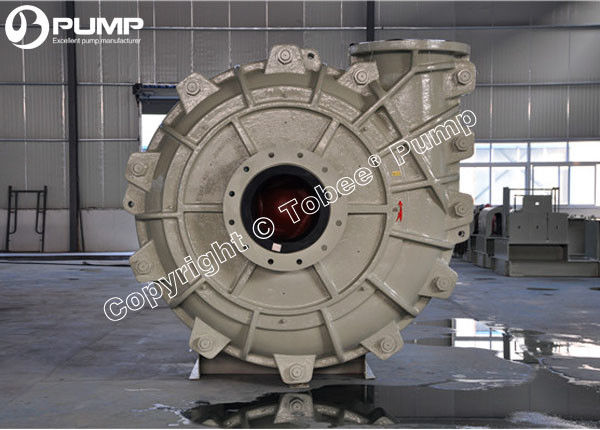

Tobee® Шламовые песковые насосы с резиновой футеровкой представляет собой наиболее полную линейку центробежных шламовых насосов для использования в горнодобывающей, химической и общей промышленности. Горизонтальные шламовые насосы предназначены для тяжелых условий эксплуатации, таких как разгрузка мельниц, энергетика и хвостохранилища, а также для специальных применений, которые используются для непрерывной перекачки высокоабразивных шламов высокой плотности.
Спецификация:
Размер (выход): насос от 1" до 22"
Производительность: 10,8 ~ 5400 м3/ч
Напор: 6 м ~ 135 м
Обработка твердых частиц: 0 ~ 650 мм
Концентрация: 0% ~ 70%
Материал: высокохромистый сплав, резина, нержавеющая сталь и т. д.
Подробная спецификация:
1. Горизонтальный, консольный, центробежный, одноступенчатый шламовый насос.
2. Длительный срок службы подшипников: подшипниковый узел имеет вал большого диаметра и короткий вылет.
3. Износостойкие и антиабразивные смачиваемые детали: высокохромистый сплав и резина и т. д. Они полностью взаимозаменяемы друг с другом.
4. Легко заменяемые футеровки: футеровки прикручены к корпусу.
5. Легкая регулировка рабочего колеса: механизм регулировки рабочего колеса предусмотрен под корпусом подшипника.
6. Направление разгрузки может быть установлено с интервалом 45 градусов.
7. Простота обслуживания втулки горловины: сопрягаемая поверхность втулки горловины коническая, поэтому износ уменьшается, а снятие упрощается.
8. Тип уплотнения: сальниковое уплотнение, уплотнение рабочего колеса и механическое уплотнение.
9. Широкое применение: они предназначены для перекачки абразивных шламов высокой плотности в металлургической, горнодобывающей, угольной, энергетической, строительной и других отраслях промышленности.
Tobee® Параметр производительности шламовых песковых насосов с резиновой футеровкой:
| Модель |
Макс. Мощность |
Материал | Характеристики чистой воды |
Рабочее колесо Количество лопастей |
|||||
| Футеровка | Рабочее колесо |
Производительность Q ( м3/ч) |
Напор H ( м) |
Скорость n (об/мин) |
Эфф.η (%) |
NPSH (м) |
|||
| 1.5/1B-AH | 15 | M | M | 12.6~28.8 | 6~68 | 1200~3800 | 40 | 2~4 | 5 |
| RU | RU | 10.8~25.2 | 7~52 | 1400~3400 | 35 | 3 | |||
| 1.5/1B-AHH | 30 | M | M | 16.2~34.2 | 25~92 | 1400~2200 | 20 | 1~5.5 | 5 |
| 2/1.5B-AH | 15 | M | M | 32.4~72 | 6~58 | 1200~3200 | 45 | 3.5~8 | 5 |
| RU | RU | 25.2~54 | 5.5~41 | 1000~2600 | 50 | 2.5~5 | |||
| 3/2C-AH | 30 | M | M | 39.6~86.4 | 12~64 | 1300~2700 | 55 | 4~6 | 5 |
| RU | RU | 36~75.6 | 13~39 | 1300~2100 | 2~4 | ||||
| 4/3C-AH | 30 | M | M | 86.4~198 | 9~52 | 1000~2200 | 71 | 4~6 | 5 |
| 4/3D-AH | 60 | ||||||||
| 4/3C-AH | 30 | RU | RU | 79.2~180 | 5~34.5 | 800~1800 | 59 | 3~5 | 5 |
| 4/3D-AH | 60 | ||||||||
| 4/3E-AHH | 120 | M | M | 126~252 | 12~97 | 600~1400 | 50 | 2~5 | 5 |
| 6/4D-AH | 60 | M | M | 162~360 | 12~56 | 800~1550 | 65 | 5~8 | 5 |
| 6/4E-AH | 120 | ||||||||
| 6/4D-AH | 60 | RU | RU | 144~324 | 12~45 | 800~1350 | 65 | 3~5 | 5 |
| 6/4E-AH | 120 | ||||||||
| 6/4F-AHH | 260 | M | M | 100~414 | 34~98 | 600~1000 | 64 | 2~8 | 5 |
| 8/6E-AH | 120 | M | M | 360~828 | 10~61 | 500~1140 | 72 | 2~9 | 5 |
| 8/6E-AH | 120 | RU | RU | 324~720 | 7~49 | 400~1000 | 65 | 5~10 | 5 |
| 10/8ST-AH | 560 | M | M | 612~1368 | 11~61 | 400~850 | 71 | 4~10 | 5 |
| RU | RU | 540~1188 | 12~50 | 400~750 | 75 | 4~12 | |||
| 10/8E-M | 120 | M | M | 666~1440 | 14~60 | 600~1100 | 73 | 4~10 | 5 |
| 10/8E-M | 120 | RU | RU | 540~1188 | 10~42 | 500~900 | 79 | 5~9 | 5 |
| 12/10ST-AH | 560 | M | M | 936~1980 | 7~68 | 300~800 | 82 | 6 | 5 |
| M | M | 720~1620 | 7~45 | 300~650 | 80 | 2.5~7.5 | |||
| 14/12ST-AH | 560 | M | M | 1260~2772 | 13~63 | 300~600 | 77 | 3~10 | 5 |
| RU | RU | 1152~2520 | 13~44 | 300~500 | 79 | 3~8 | |||
| 16/14ST-AH | 560 | M | M | 1368~3060 | 11~63 | 250~550 | 79 | 4~10 | 5 |
| 16/14TU-AH | 1200 | ||||||||
| 18/16ST-AH | 560 | M | M | 2160~5040 | 8~66 | 200~500 | 80 | 4.5~9 | 5 |
| 18/16TU-AH | 1200 | ||||||||
| 20/18TU-AH | 1200 | M | M | 2520~5400 | 13~57 | 200~400 | 85 | 5~10 | 5 |
Tobee® Шламовые песковые насосы с резиновой футеровкой Схема компонентов:
Tobee® Шламовые песковые насосы с резиновой футеровкой Конструкционный чертеж:
Tobee® Шламовые песковые насосы с резиновой футеровкой Sальник вала:
Сальниковое уплотнение:
Являясь одним из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопромывочной или полнопромывочной компоновкой, в которой используется промывочная вода для предотвращения утечки среды из корпуса насоса. Этот вид уплотнения подходит для использования при любых условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, тефлон или арамидное волокно используются в качестве упаковочного материала для сальника. Для условий высокой абразивности доступна керамическая втулка вала.
Уплотнение вытеснителем:
Сочетание рабочего колеса и вытеснителя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения при остановке, этот тип уплотнения может справиться с требованиями к уплотнению для применений, где полнопромывочное сальниковое уплотнение непрактично из-за отсутствия воды на месте или допускается попадание уплотнительной воды внутрь камеры перекачки для разбавления шлама.
Механическое уплотнение:
Tobee® Шламовые песковые насосы с резиновой футеровкой Привод Тип привода
Tobee® Шламовые песковые насосы с резиновой футеровкой Контроль качества:
| Этапы производства | Мероприятия по контролю качества |
| Поступление сырья | Отбор проб, химический анализ материала |
| Литье и состав | Химический анализ материала деталей насоса |
| Контроль качества литья | |
| Механическая обработка ключевых компонентов | Контроль точности размеров |
| Балансировка рабочего колеса | |
| Общая сборка | Операция процедуры |
| Гидравлическое статическое испытание | |
| Испытание характеристик насосного агрегата | Производительность и напор |
| Вибрация и шум | |
| Температура подшипника | |
| Окончательный осмотр | Упаковка насосного агрегата |
| Документы | |
| Запасные части и аксессуары |
Tobee® Шламовые песковые насосы с резиновой футеровкой Послепродажное обслуживание:
Поскольку детали смачиваемых концов шламового насоса, такие как рабочее колесо, футеровка корпуса, вставка FPL, втулка горловины, являются расходными деталями, мы всегда можем предоставить вам квалифицированные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить его достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от выхода товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и, помимо производства и продажи насосов, зарубежная установка насосов становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Техническое описание, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо потребности.
Tobee® Шламовые песковые насосы с резиновой футеровкой Применение на месте:
1)Шахта:Насос для шлама черной, цветной руды и транспортировка всех видов концентрата и хвостов.
2)Металлургия:Транспортировка различных шламов для производства алюминия или стали.
3)Уголь: Добыча угля, промывка и транспортировка различных грубых и мелких угольных шламов.
4)Электричество:Удаление золы электростанций, промывка золы, транспортировка различных шлаков или шламов золы.
5)Строительные материалы:Транспортировка различных шламов из грязи и песка (например, цементного шлама).
6)Химическая: Транспортировка различных абразивных шламов на заводах фосфатных или калийных удобрений.
7)Водосбережение:Дноуглубление озер, рек, осадок, песок, транспортировка высокопластичной глины по всасывающей линии.
Tobee® Шламовые насосы AH Запасные части:
