Детали проточной части шламового насоса

Детали проточной части шламового насоса являются неизбежными затратами, связанными с эксплуатацией центробежных шламовых насосов, основные детали насоса включают рабочее колесо, улитку, футеровку плиты рамы, вкладыш горловины, втулку горловины и подшипниковый узел и т. д., TOBEE^® предоставляет запасные части для запасные части для насосов и имеет в наличии широкий ассортимент деталей проточной части шламовых насосов, которые были разработаны для абразивных применений в шахтах, карьерах, песке и гравии и т. д.

Основные детали проточной части шламового насоса:

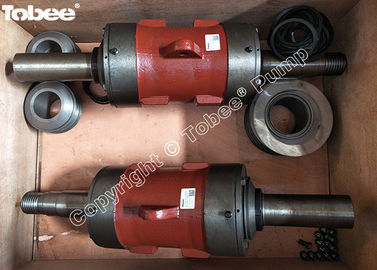

• Подшипниковый узел - Вал большого диаметра с коротким вылетом минимизирует прогиб и способствует увеличению срока службы подшипника. Для удержания корпуса картриджного типа в раме требуется всего четыре болта.
• Футеровки - Легко заменяемые футеровки прикручиваются, а не приклеиваются к корпусу для надежного крепления и простоты обслуживания. Футеровки из твердого металла полностью взаимозаменяемы с формованными под давлением эластомерами. Эластомерные уплотнительные кольца поддерживают все соединения футеровок.
• Корпус - Половинки корпуса из литого или ковкого чугуна с внешними усиливающими ребрами обеспечивают высокие рабочие параметры давления и дополнительную меру безопасности.

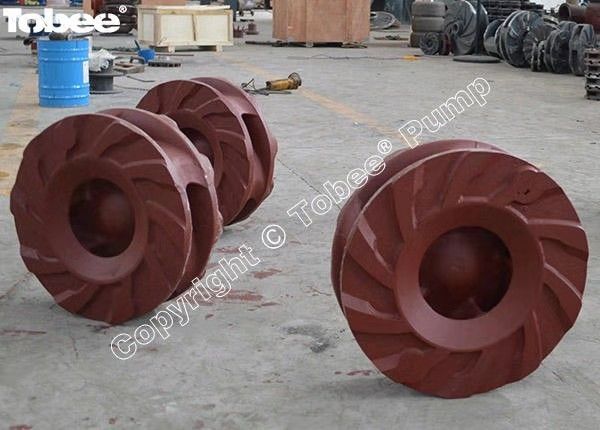

• Рабочее колесо - Передние и задние диски имеют отводные лопатки, которые уменьшают рециркуляцию и загрязнение уплотнения. Рабочие колеса из твердого металла и формованного эластомера полностью взаимозаменяемы. Литые резьбы рабочего колеса не требуют вставок или гаек. Также доступны конструкции с высокой эффективностью и высоким напором.
• Втулка горловины - Износ уменьшается, а обслуживание упрощается за счет использования конических сопрягаемых поверхностей, что обеспечивает точное выравнивание во время сборки и простое снятие.

Детали проточной части шламового насоса Фотографии для справки:

Детали проточной части шламового насоса Описание материалов:

Детали шламового насоса из металла:
• KmTBCr27(Ultralloys®) - износостойкий белый чугун, обеспечивающий отличные характеристики в условиях эрозии. Сплав может эффективно использоваться в широком спектре типов шламов. Высокая износостойкость сплава KmTBCr27 обеспечивается наличием твердых карбидов в микроструктуре. Сплав KmTBCr27 особенно подходит для слабокислых сред, где требуется стойкость к эрозии.
• KmTBCr28(Extralloys®) - мартенситный белый чугун с умеренной эрозионной стойкостью. Он имеет основные элементы Хром 28%, низкий углерод с твердостью 430 по Бринеллю, KmTBCr28 - коррозионностойкий белый чугун, подходящий для коррозионных сред с низким PH, где также возникает проблема эрозионного износа.

• KmTBCr35(Hyperalloys®) - премиальный сплав для эрозии/коррозии. Основные элементы Хром 35-45%, низкий углерод с твердостью 450 по Бринеллю. Сплав KmTBCr35 подходит для фосфорной кислоты, применений FGD, серной кислоты и других умеренно агрессивных сред.

* ОСОБЫЕ ПРИМЕЧАНИЯ: Ultralloys®, Extralloys® & Hyperalloys® являются зарегистрированными товарными знаками TOBEE PUMP CO.,

Резиновые детали шламового насоса:

• RU08 - черный натуральный каучук, от низкой до средней твердости. RU08 используется для рабочих колес, где требуется превосходная стойкость к эрозии в шламах с мелкой дисперсностью.

• RU26 - черный, мягкий натуральный каучук. RU26 используется для футеровок, где требуется превосходная стойкость к эрозии по сравнению со всеми другими материалами в шламах с мелкой дисперсностью.

• RU33 - натуральный каучук премиум-класса черного цвета низкой твердости, который используется для футеровок циклонов и насосов, а также для рабочих колес, где его превосходные физические свойства обеспечивают повышенную устойчивость к разрезанию твердыми, острыми шламами.

• RU55 - натуральный каучук премиум-класса черного цвета, подходит для шламов с мелкой дисперсностью с сильной эрозией.

Полиуретан Детали шламового насоса:

• PU01 - эрозионностойкий материал, хорошо работающий в эластомерных применениях, где проблема 'посторонних предметов'. Это связано с высокой прочностью PU01 на разрыв и растяжение. Однако его общая эрозионная стойкость уступает натуральному каучуку.

Индивидуальные детали шламового насоса:

Tobee® Pump постоянно оптимизирует материалы, такие как литая сталь, EPDM, Hypalon, Hastelloy, CD4MCu, фторопласт, керамика, бронза, титан, алюминий и другие антиабразивные и коррозионные материалы для различных применений.

Детали проточной части шламового насоса Tobee® широко используются в горнодобывающей промышленности, переработке полезных ископаемых, производстве бумажной массы, песках, гравии, дноуглублении, подготовке угля, подаче в циклоны, химических шламовых службах, отходах, переработке заполнителей, обработке золы, тонком первичном измельчении на мельницах, вторичном измельчении, железной руде, меди, нефтяных месторождениях, алмазах, глиноземе, угле, золоте, серебре, цементе, свинце и цинке, асбесте, каолине, фосфорите, бокситах, поташе, минеральных песках, стали, пальмовом масле, сахаре, оксиде стали, химических удобрениях, молибдене, олове, титане, энергетике, FGD, морской воде, пищевой промышленности, операциях крекинга, транспортировке по трубопроводам, высокоскоростной гидравлической транспортировке, пищевой промышленности, взрывном шламе в металлургии, реках и прудах, удалении тяжелых отходов, непрерывной (храп) работе насоса для приямков, абразивных шламах, шламах высокой плотности, шламах с крупными частицами, дренаже приямков, смыве, дренаже полов, смешивании, смешивании фракционного песка, табаке, строительстве, городских сточных водах, промышленной переработке и т. д.

Примечание:

* Tobee® является зарегистрированным товарным знаком и никоим образом не представляет и не связан с ® Weir Minerals Group. Все названия, номера, символы и описания используются только для справки и не подразумевают, что какие-либо перечисленные насосы или детали являются продуктом Pumps.
* Запасные части шламового насоса Tobee® взаимозаменяемы только с запасными частями шламового насоса ®.
* Этот документ является собственностью Tobee® Pump и не может быть воспроизведен или раскрыт третьей стороне без письменного разрешения.
