| Теория: | центробежная насос для сливочной смеси | Структура: | Многошаговый насос |
|---|---|---|---|
| Применение: | горнодобывающая промышленность, переработка полезных ископаемых, подготовка угля, дноуглубление, мет | Power: | Electric |
| Стандартный или нестандартный: | стандартный | Топливо: | бензин |
| Давление: | Высокое давление | Приложение: | Измерять |
| Тип: | AH горизонтальные шламовые насосы | Модель: | Насосы на слизистый спирт AH |
| Размер: | 1" до 22" | Название: | Шламовые насосы в Филиппинах |

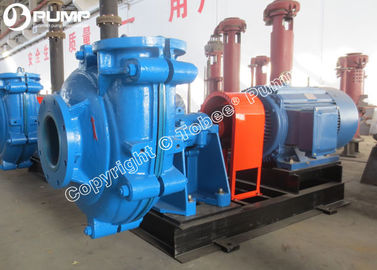

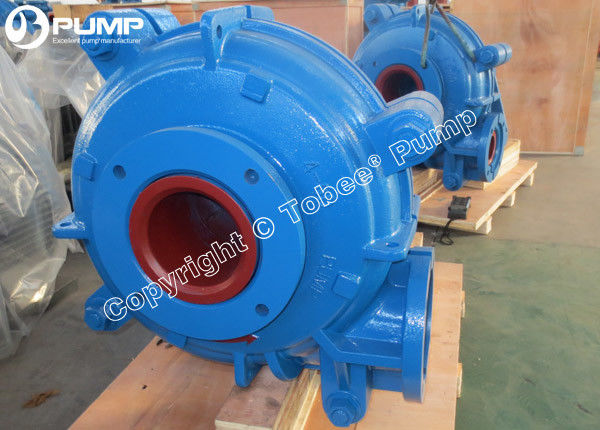

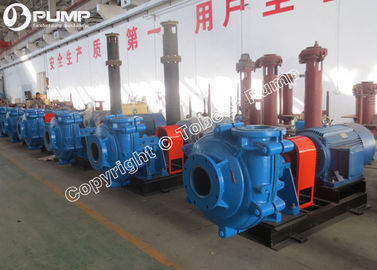

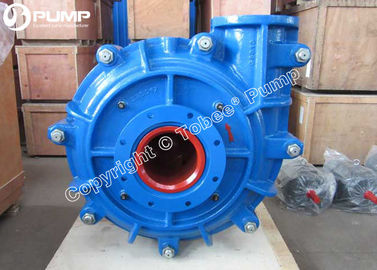

TOBEE® Шламовый насос является самым полным ассортиментом центробежных шламовых насосов для использования в горнодобывающей, химической и общей промышленности. Горизонтальные шламовые насосы предназначены для тяжелых условий эксплуатации, таких как разгрузка мельниц, энергетика и хвостохранилища, а также для специальных применений, которые используются для непрерывной перекачки высокоабразивных шламов высокой плотности.
Шламовые насосы на Филиппинах Спецификация:
Размер (выход): насос от 1" до 22"
Производительность: 10,8~ 5400 м3/ч
Напор: 6 м ~ 135 м
Обработка твердых частиц: 0 ~ 650 мм
Концентрация: 0%~ 70%
Материал: высокохромистый сплав, резина, нержавеющая сталь и т. д.
Балансировка рабочего колесаПодробная спецификация:
1. Горизонтальный, консольный, центробежный, одноступенчатый шламовый насос.
2. Длительный срок службы подшипников: подшипниковый узел имеет вал большого диаметра и короткий вылет.
3. Износостойкие и антиабразивные смачиваемые детали: высокохромистый сплав и резина и т. д. Они полностью взаимозаменяемы друг с другом.
4. Легко заменяемые футеровки: футеровки привинчены к корпусу.
5. Легкая регулировка рабочего колеса: механизм регулировки рабочего колеса предусмотрен под корпусом подшипника.
6 Направление нагнетания можно устанавливать с интервалом 45 градусов.
7. Простота обслуживания горловой втулки: сопрягаемая поверхность горловой втулки коническая, поэтому износ уменьшается, а снятие упрощается.
8. Тип уплотнения: сальниковое уплотнение, уплотнение рабочего колеса и механическое уплотнение.
9. Широкое применение: они предназначены для перекачки абразивных шламов высокой плотности в металлургической, горнодобывающей, угольной, энергетической, строительной и других отраслях промышленности.
Балансировка рабочего колесаПараметры производительности:
| Модель |
Макс . Мощность |
Материал | Характеристики чистой воды |
Рабочее колесо Количество лопастей |
|||||
| Футеровка | Рабочее колесо |
Производительность Q ( м3/ч) |
Напор H ( м) |
Скорость n (об/мин) |
КПД.η (%) |
NPSH (м) |
|||
| 1.5/1B-AH | 15 | M | M | 12.6~28.8 | 6~68 | 1200~3800 | 40 | 2~4 | 5 |
| RU | RU | 10.8~25.2 | 7~52 | 1400~3400 | 35 | Гидравлическое статическое испытание | |||
| 1.5/1B-AHH | 30 | M | M | 16.2~34.2 | 25~92 | 1400~2200 | 20 | 1~5.5 | 5 |
| 2/1.5B-AH | 15 | M | M | 32.4~72 | 6~58 | 1200~3200 | 45 | 3.5~8 | 5 |
| RU | RU | 25.2~54 | 5.5~41 | 1000~2600 | 50 | 2.5~5 | |||
| 3/2C-AH | 30 | M | M | 39.6~86.4 | 12~64 | 1300~2700 | 55 | 4~6 | 5 |
| RU | RU | 36~75.6 | 13~39 | 1300~2100 | 2~4 | ||||
| 4/3C-AH | 30 | M | M | 86.4~198 | 9~52 | 1000~2200 | 71 | 4~6 | 5 |
| 4/3D-AH | 60 | ||||||||
| 4/3C-AH | 30 | RU | RU | 79.2~180 | 5~34.5 | 800~1800 | 59 | 3~5 | 5 |
| 4/3D-AH | 60 | ||||||||
| 4/3E-AHH | 120 | M | M | 126~252 | 12~97 | 600~1400 | 50 | 2~5 | 5 |
| 6/4D-AH | 60 | M | M | 162~360 | 12~56 | 800~1550 | 65 | 5~8 | 5 |
| 6/4E-AH | 120 | ||||||||
| 6/4D-AH | 60 | RU | RU | 144~324 | 12~45 | 800~1350 | 65 | 3~5 | 5 |
| 6/4E-AH | 120 | ||||||||
| 6/4F-AHH | 260 | M | M | 100~414 | 34~98 | 600~1000 | 64 | 2~8 | 5 |
| 8/6E-AH | 120 | M | M | 360~828 | 10~61 | 500~1140 | 72 | 2~9 | 5 |
| 8/6E-AH | 120 | RU | RU | 324~720 | 7~49 | 400~1000 | 65 | 5~10 | 5 |
| 10/8ST-AH | 560 | M | M | 612~1368 | 11~61 | 400~850 | 71 | 4~10 | 5 |
| RU | RU | 540~1188 | 12~50 | 400~750 | 75 | 4~12 | |||
| 10/8E-M | 120 | M | M | 666~1440 | 14~60 | 600~1100 | 73 | 4~10 | 5 |
| 10/8E-M | 120 | RU | RU | 540~1188 | 10~42 | 500~900 | 79 | 5~9 | 5 |
| 12/10ST-AH | 560 | M | M | 936~1980 | 7~68 | 300~800 | 82 | 6 | 5 |
| M | M | 720~1620 | 7~45 | 300~650 | 80 | 2.5~7.5 | |||
| 14/12ST-AH | 560 | M | M | 1260~2772 | 13~63 | 300~600 | 77 | 3~10 | 5 |
| RU | RU | 1152~2520 | 13~44 | 300~500 | 79 | 3~8 | |||
| 16/14ST-AH | 560 | M | M | 1368~3060 | 11~63 | 250~550 | 79 | 4~10 | 5 |
| 16/14TU-AH | 1200 | ||||||||
| 18/16ST-AH | 560 | M | M | 2160~5040 | 8~66 | 200~500 | 80 | 4.5~9 | 5 |
| 18/16TU-AH | 1200 | ||||||||
| 20/18TU-AH | 1200 | M | M | 2520~5400 | 13~57 | 200~400 | 85 | 5~10 | 5 |
Slurry Pumps in Philippines Component Diagram:
Схема компонентов шламовых насосов на Филиппинах:Slurry Pumps in Philippines S
Балансировка рабочего колесаКонструкционный чертеж шламовых насосов на Филиппинах:Slurry Pumps in Philippines
S
haft Seal:
Уплотнение вала:
Packing seal:
Сальниковое уплотнение:
Балансировка рабочего колесаExpeller seal:
Балансировка рабочего колесаThe combination of impeller and expeller creates the pressure needed to seal against leakage. Together with the gland seal or lip seal which is used as the shut-down seal, this type of seal can handle sealing requirements for applications where full-flush gland seal is impractical due to lack of water on the site, or sealing water is allowed to enter inside the pumping chamber to dilute the slurry.
| Сочетание рабочего колеса и выталкивателя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения при остановке, этот тип уплотнения может удовлетворить требования к уплотнению для применений, где полное промывочное сальниковое уплотнение непрактично из-за отсутствия воды на месте или когда уплотнительная вода может попасть внутрь камеры перекачки для разбавления шлама. | Mechanical seal: |
| Механическое уплотнение: | TH series heavy duty slurry pump utilizes a leak-proof mechanical seal design which allows easy installation and replacement. Other types of mechanical seal are among options to suit the slurry pump for various pumping applications. |
| Шламовый насос серии TH для тяжелых условий эксплуатации использует герметичную конструкцию механического уплотнения, которая обеспечивает простоту установки и замены. Другие типы механических уплотнений входят в число вариантов, подходящих для шламового насоса для различных применений перекачки. | Slurry Pumps in Philippines |
| Drive Type | |
| Тип привода шламовых насосов на Филиппинах | Slurry Pumps in Philippines |
| Quality Control: | |
| Контроль качества шламовых насосов на Филиппинах: | Stages of manufacture |
| Этапы производства | |
| Quality cotrol activities | Мероприятия по контролю качества |
| Raw material arrival | |
| Поступление сырья | |
| Sampling, material chemical analysis | Отбор проб, химический анализ материала |
| Casting and composition | |
| Литье и состав |
Балансировка рабочего колесаХимический анализ материала деталей насоса
Casting quality inspection
Контроль качества литья
Key component machining
Механическая обработка основных компонентов
Dimension precision inspection
Контроль точности размеров
Impeller balancing
Балансировка рабочего колесаGeneral assembly
Общая сборкаProcedure operaion
Эксплуатация процедурыHydraulic static test
Гидравлическое статическое испытаниеPerformance test of pump unitИспытание характеристик насосного агрегатаCapacity and head
Производительность и напорVibration and noise
Вибрация и шумBearing temperature
Температура подшипникаFinal inspection
Окончательный осмотрPackaging of pump unit
Упаковка насосного агрегатаDocumentsДокументыSpare parts and accessories
Запасные части и аксессуары
