Подробная информация о продукте:
Оплата и доставка Условия:
|
| Теория: | Центробежный насос | Структура: | Одноступенчатый насос |
|---|---|---|---|
| Применение: | Вода | Сила: | Электрические |
| Стандартный или нестандартный: | стандартный | Топливо: | Дизель |
| Давление: | Высокое давление | Приложение: | Нечистоты |
| Выделить: | насос для отработки отстойника,Центробежный шламовый насос,АХ насос slurry |
||

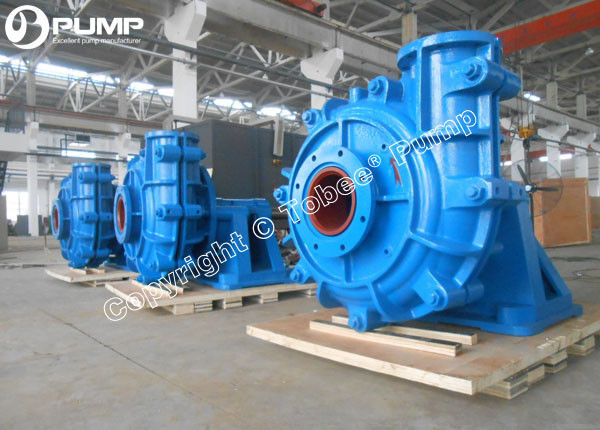

Tobee® AH slurry pumps представляют собой наиболее полную линейку центробежных шламовых насосов для использования в горнодобывающей, химической и общей промышленности. Горизонтальные шламовые насосы предназначены для тяжелых условий эксплуатации, таких как разгрузка мельниц, энергетика и хвостохранилища, а также для специальных применений, которые используются для непрерывной перекачки высокоабразивных шламов высокой плотности.
Спецификация:
Размер (выход): насос от 1" до 22"
Производительность: 10,8 ~ 5400 м3/ч
Напор: 6 м ~ 135 м
Обработка твердых частиц: 0 ~ 650 мм
Концентрация: 0% ~ 70%
Материал: высокохромистый сплав, резина, нержавеющая сталь и т. д.
Подробная спецификация:
1. Горизонтальный, консольный, центробежный, одноступенчатый шламовый насос.
2. Длительный срок службы подшипников: подшипниковый узел имеет вал большого диаметра и короткий вылет.
3. Износостойкие и антиабразивные смачиваемые детали: высокохромистый сплав и резина и т. д. Они полностью взаимозаменяемы друг с другом.
4. Легко заменяемые футеровки: футеровки привинчены к корпусу.
5. Легкая регулировка рабочего колеса: механизм регулировки рабочего колеса предусмотрен под корпусом подшипника.
6. Направление выпуска можно установить с интервалом 45 градусов.
7. Простота обслуживания втулки горловины: сопрягаемая поверхность втулки горловины коническая, поэтому износ уменьшается, а снятие упрощается.
8. Тип уплотнения: сальниковое уплотнение, уплотнение рабочего колеса и механическое уплотнение.
9. Широкое применение: они предназначены для перекачки абразивных шламов высокой плотности в металлургических, горнодобывающих, угольных, энергетических, строительных и других промышленных отделах.
Tobee® AH Параметр производительности шламового насоса:
| Модель |
Макс. Мощность |
Материал | Характеристики чистой воды |
Рабочее колесо Количество лопастей |
|||||
| Футеровка | Рабочее колесо |
Производительность Q ( м3/ч) |
Напор H ( м) |
Скорость n (об/мин) |
КПД η (%) |
NPSH (м) |
|||
| 1.5/1B-AH | 15 | M | M | 12.6~28.8 | 6~68 | 1200~3800 | 40 | 2~4 | 5 |
| RU | RU | 10.8~25.2 | 7~52 | 1400~3400 | 35 | 3 | |||
| 1.5/1B-AHH | 30 | M | M | 16.2~34.2 | 25~92 | 1400~2200 | 20 | 1~5.5 | 5 |
| 2/1.5B-AH | 15 | M | M | 32.4~72 | 6~58 | 1200~3200 | 45 | 3.5~8 | 5 |
| RU | RU | 25.2~54 | 5.5~41 | 1000~2600 | 50 | 2.5~5 | |||
| 3/2C-AH | 30 | M | M | 39.6~86.4 | 12~64 | 1300~2700 | 55 | 4~6 | 5 |
| RU | RU | 36~75.6 | 13~39 | 1300~2100 | 2~4 | ||||
| 4/3C-AH | 30 | M | M | 86.4~198 | 9~52 | 1000~2200 | 71 | 4~6 | 5 |
| 4/3D-AH | 60 | ||||||||
| 4/3C-AH | 30 | RU | RU | 79.2~180 | 5~34.5 | 800~1800 | 59 | 3~5 | 5 |
| 4/3D-AH | 60 | ||||||||
| 4/3E-AHH | 120 | M | M | 126~252 | 12~97 | 600~1400 | 50 | 2~5 | 5 |
| 6/4D-AH | 60 | M | M | 162~360 | 12~56 | 800~1550 | 65 | 5~8 | 5 |
| 6/4E-AH | 120 | ||||||||
| 6/4D-AH | 60 | RU | RU | 144~324 | 12~45 | 800~1350 | 65 | 3~5 | 5 |
| 6/4E-AH | 120 | ||||||||
| 6/4F-AHH | 260 | M | M | 100~414 | 34~98 | 600~1000 | 64 | 2~8 | 5 |
| 8/6E-AH | 120 | M | M | 360~828 | 10~61 | 500~1140 | 72 | 2~9 | 5 |
| 8/6E-AH | 120 | RU | RU | 324~720 | 7~49 | 400~1000 | 65 | 5~10 | 5 |
| 10/8ST-AH | 560 | M | M | 612~1368 | 11~61 | 400~850 | 71 | 4~10 | 5 |
| RU | RU | 540~1188 | 12~50 | 400~750 | 75 | 4~12 | |||
| 10/8E-M | 120 | M | M | 666~1440 | 14~60 | 600~1100 | 73 | 4~10 | 5 |
| 10/8E-M | 120 | RU | RU | 540~1188 | 10~42 | 500~900 | 79 | 5~9 | 5 |
| 12/10ST-AH | 560 | M | M | 936~1980 | 7~68 | 300~800 | 82 | 6 | 5 |
| M | M | 720~1620 | 7~45 | 300~650 | 80 | 2.5~7.5 | |||
| 14/12ST-AH | 560 | M | M | 1260~2772 | 13~63 | 300~600 | 77 | 3~10 | 5 |
| RU | RU | 1152~2520 | 13~44 | 300~500 | 79 | 3~8 | |||
| 16/14ST-AH | 560 | M | M | 1368~3060 | 11~63 | 250~550 | 79 | 4~10 | 5 |
| 16/14TU-AH | 1200 | ||||||||
| 18/16ST-AH | 560 | M | M | 2160~5040 | 8~66 | 200~500 | 80 | 4.5~9 | 5 |
| 18/16TU-AH | 1200 | ||||||||
| 20/18TU-AH | 1200 | M | M | 2520~5400 | 13~57 | 200~400 | 85 | 5~10 | 5 |
Tobee® AH Схема компонентов шламового насоса:
Tobee® AH Конструкционный чертеж шламового насоса:
Tobee® AH Уплотнение вала шламового насоса:
Сальниковое уплотнение:
Являясь одним из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопромывочной или полнопромывочной компоновкой, в которой используется промывочная вода для предотвращения утечки среды из корпуса насоса. Этот вид уплотнения подходит для использования при любых условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, тефлон или арамидное волокно используются в качестве упаковочного материала для сальника. Для условий высокой абразивности доступна керамическая гильза вала.
Уплотнение вытеснителем:
Сочетание рабочего колеса и вытеснителя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения при остановке, этот тип уплотнения может удовлетворить требования к уплотнению для применений, где полнопромывочное сальниковое уплотнение непрактично из-за отсутствия воды на месте или допускается попадание уплотнительной воды внутрь камеры перекачки для разбавления шлама.
Механическое уплотнение:
Tobee® AH Тип привода шламового насоса
Tobee® AH Контроль качества шламового насоса:
| Этапы производства | Мероприятия по контролю качества |
| Поступление сырья | Отбор проб, химический анализ материала |
| Литье и состав | Химический анализ материала деталей насоса |
| Контроль качества литья | |
| Механическая обработка основных компонентов | Контроль точности размеров |
| Балансировка рабочего колеса | |
| Общая сборка | Эксплуатация процедуры |
| Гидравлическое статическое испытание | |
| Испытание характеристик насосного агрегата | Производительность и напор |
| Вибрация и шум | |
| Температура подшипника | |
| Окончательный осмотр | Упаковка насосного агрегата |
| Документы | |
| Запасные части и аксессуары |
Tobee® AH Послепродажное обслуживание шламового насоса:
Поскольку детали смачиваемых концов шламового насоса, такие как рабочее колесо, футеровка спирального корпуса, вставка FPL, втулка горловины, являются расходными деталями, и мы всегда можем предоставить вам квалифицированные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить его достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от выхода товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлена о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и ожидается, что производство и продажа насосов за рубежом, установка насосов за рубежом становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Технический паспорт, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо потребности.
Tobee® AH Применение шламового насоса на месте:
1) Шахта: Насос для шлама черной, цветной руды и все виды концентрата и хвостов.
2) Металлургия: Транспортировка различных шламов для производства алюминия или стали.
3)Уголь: Добыча угля, промывка и транспортировка различных шламов крупного и мелкого угля.
4) Электричество: Удаление золы электростанций, промывка золы, транспортировка различных шлаковых отходов или шламов золы.
5) Строительные материалы: Транспортировка различных шламов из грязи и песка (например, цементного шлама).
6) Химическая: Транспортировка различных абразивных шламов на фосфатных или калийных заводах.
7) Водосбережение: Дноуглубление озер, рек, осадок, песок, транспортировка высокопластичной глины к линии всасывания.
Tobee® AH Запасные части для шламового насоса:
