Подробная информация о продукте:
Оплата и доставка Условия:
|
| Size: | 8~40 inch pump | производительность: | 15~25000 м3/ч |
|---|---|---|---|
| Головка: | 5~85 м | материалы: | Высокохромистый сплав, Чугун, Нержавеющая сталь и т.д. |
| Тип уплотнения: | Уплотнение экспеллера, уплотнение упаковки, механическое уплотнение | Положение вала относительно горизонтали: | Горизонтальный насос |
| Число лопастей: | 2 ~ 5 лопаток | Путь всасывания импеллера: | Конечный насос для отсасывания |
| Цвет насоса: | Решено пользователями | Гарантия: | Один год |
| Сертификат: | ISO,CE,SGS,DNV | Приложение: | Добыча полезных ископаемых,Уголь,Металлургия,Дноуглубление,Электростанция,Химический завод и т.д. |

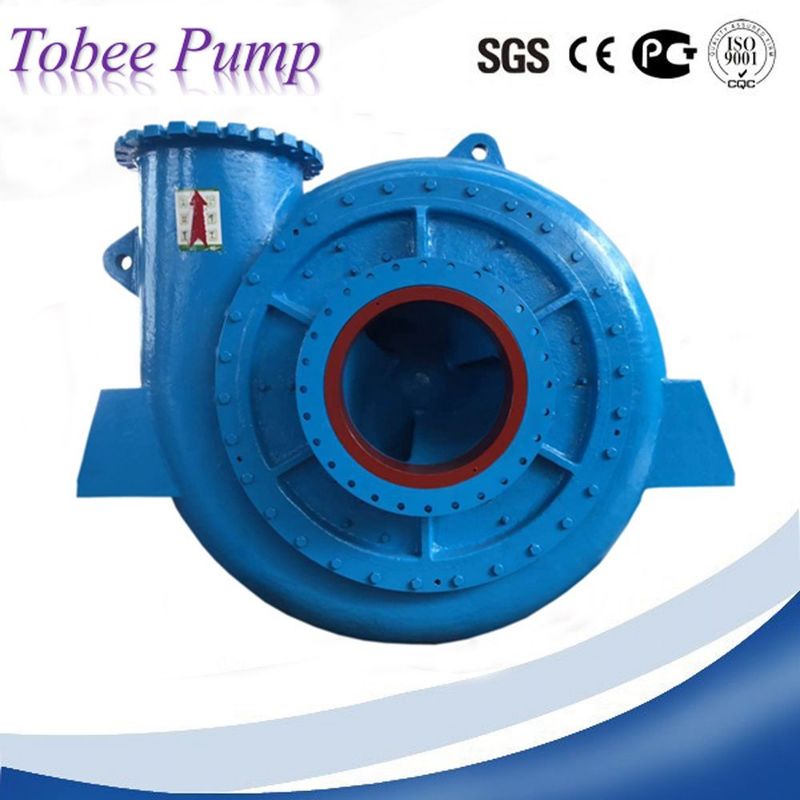

Tobee™ Дренажный насос WN представляет собой горизонтальную одноступенчатую консольную конструкцию, разработанную для удовлетворения требований подрядчиков, предъявляющих высокие требования к дноуглубительным работам. Рабочее колесо дренажного насоса типа WN имеет очень широкий проход, что позволяет непрерывно перекачивать гравий или высокопластичную глину, не допуская засорения. Минимальное количество изнашиваемых деталей в этих дренажных насосах приводит к уменьшению износа, увеличению срока службы и снижению затрат на техническое обслуживание, что приводит к сокращению времени простоя, значительной экономии средств и хорошей производительности дноуглубительных работ с высокой эффективностью.
Дренажный насос типа 200 WN - 500 WN интегрирован в один корпус насоса, одноступенчатая одностороннего всасывания консольная горизонтальная конструкция, пресс и коробка передач могут обеспечивать два вида типичной структуры, а именно тип с кронштейном и тип с корпусом насоса. Собственный тип смазки с кронштейном в качестве смазки смазкой или смазкой жидким маслом.
Дренажный насос типа 600 WN - 1000 WN в целом имеет двойной корпус насоса, одноступенчатую одностороннего всасывания консольную горизонтальную конструкцию, имеет собственный кронштейн, способ смазки в качестве принудительной смазки жидким маслом. Двойной корпус насоса, безопасность и надежность конструкции позволяют использовать кожух всегда близко к износу, и когда кожух разрывается, насосная камера не заполнится.
Спецификация:
Размер (выход): насос 8" - 40"
Производительность: 600~ 25000 м3/ч
Напор: 20 м ~ 86 м
Перекачиваемые твердые частицы: 0 ~ 350 мм
Концентрация: 0%~ 70%
Материал: металл: высокохромистый сплав, чугун, нержавеющая сталь и т. д.
Подробная спецификация:
1. Общая конструкция судна используется в кабине
С естественным хорошим дренажным насосом WN используются в подводной лодке для удовлетворения различных конструкций корпуса к запросу насоса для грязевого песка, удобство обслуживания широко.
Насос в целом использует горизонтальную одноступенчатую одностороннюю всасывающую конструкцию кронштейна, в соответствии с способом соединения коробки передач он может обеспечить два вида конструкции, а именно сервисный отдел насоса распределяет коробку передач для сбора формы или насос, приносящий кронштейн и коробку передач через соединительную коробку.
2. Дноуглубительные характеристики тонкие
Благодаря оптимизированной конструкции дренажный насос WN имеет хорошие характеристики, способность насоса для грязи притягивать, копает глубоко, плотность высока, концентрация, канал потока дренажного насоса WN не вызывает беспокойства, производительность перелива хорошая. Кривая производительности грязевого насоса падает, имеет очень хорошую совместимость с изменением расстояния между рядами. Дренажный насос WN может путем изменения рабочего колеса скорости вращения или изменения диаметра рабочего колеса для реализации текущей производительности насоса, регулировки напора.
3. Устойчивость к износу хорошая, срок службы перелива долгий
В мокрой части дренажного насоса WN используется высокопрочный антифрикционный металл для литья чугуна (KmTBCr27), степень твердости меньше 58HRC, имеет очень сильную способность выдерживать удары и хорошие абразивные характеристики.
4. Эффективность высокая, польза хорошая
Конструкция гидроэнергетики дренажного насоса WN использует CFD для проведения моделирования поля потока, эффективность насоса для грязевого песка высока, одновременно избегает в канале потока чрезмерно быстрого изменения к частичному истиранию перелива, уменьшает потребление запасных частей, гарантирует надежное движение насоса, экономическая эффективность замечательна.
5. Оси уплотняют форму
Дренажный насос WN может использовать сальниковое уплотнение, механическое уплотнение, каркасное уплотнение (пополнение жиром), гайку-барашек (добавление L-резинового уплотнения) и так далее много видов формы уплотнения, удовлетворяет потребность клиента.
Tobee™ Дренажный насос WNПараметры производительности:
| Тип | Поток Q (м3/ч) |
Напор H (м) |
Скорость n (об/мин) |
Эф.η (%) |
NPSH (м) |
Диаметр всасывания (мм) |
Диаметр выхода (мм) |
Макс. частица (мм) |
| 200WND | 600-800 | 20-40 | 700-900 | 60-65 | <4.5 | 250 | 200 | 178 |
| 200WN | 750-1000 | 40-65 | 700-850 | 70-72 | <4 | 250 | 200 | 180 |
| 250WND | 950-1100 | 20-40 | 500-700 | 65-70 | <4 | 300 | 250 | 220 |
| 250WN | 1100-1300 | 40-65 | 500-650 | 70-74 | <4 | 350 | 250 | 144 |
| 300WND | 1500-1800 | 20-40 | 400-600 | 65-68 | <4 | 350 | 300 | 241 |
| 300WN | 1800-2200 | 40-65 | 400-550 | 74-78 | <4 | 450 | 300 | 241 |
| 350WN | 2600-3000 | 40-65 | 400-550 | 74-78 | <4.5 | 450 | 350 | 245 |
| 400WN | 2800-3200 | 20-40 | 400-550 | 74-78 | <4.5 | 450 | 400 | 250 |
| 450WN | 3200-3850 | 40-67 | 350-500 | 76-80 | <4.5 | 600 | 450 | 354 |
| 500WND | 3600-4200 | 20-40 | 220-320 | 72-75 | <4.8 | 600 | 500 | 330 |
| 500WN | 4500-5500 | 40-65 | 350-450 | 78-80 | <4.8 | 650 | 500 | 250 |
| 600WN | 5000-9000 | 55-80 | 280-420 | 81-85 | <6 | 660 | 600 | 220 |
| 700WN | 8000-12000 | 60-85 | 280-380 | 83-85 | <6 | 760 | 700 | 280 |
| 900WN | 12000-19000 | 50-75 | 280-330 | 85-87 | <6 | 960 | 900 | 320 |
| 1000WN | 16000-25000 | 23-76 | 181-290 | 85-87 | <6 | 1200 | 1000 | 350 |
T
Tobee™ Дренажный насос WNКонструкционный чертеж:
Tobee™ WN Уплотнение вала дренажного насоса:
Сальниковое уплотнение:
Являясь одним из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопромывочной или полнопромывочной компоновкой, в которой используется промывочная вода для предотвращения утечки среды из корпуса насоса. Этот вид уплотнения подходит для использования при любых условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, тефлон или арамидное волокно используются в качестве материала набивки для сальника. Для условий высокой абразивности доступна керамическая втулка вала.
Уплотнение вытеснителем:
Сочетание рабочего колеса и вытеснителя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения при остановке, этот тип уплотнения может справиться с требованиями к уплотнению для применений, где полнопромывочное сальниковое уплотнение непрактично из-за отсутствия воды на месте или разрешено попадание уплотнительной воды внутрь камеры перекачки для разбавления суспензии.
Механическое уплотнение:
Дренажный насос TG использует герметичную конструкцию механического уплотнения, которая обеспечивает простоту установки и замены. Другие типы механических уплотнений являются одними из вариантов, подходящих для шламового насоса для различных применений перекачки.
Tobee™ Дренажный насос WNТип привода:
Tobee™ Дренажный насос WNКонтроль качества:
Tobee™ Дренажный насос WNПослепродажное обслуживание:
Поскольку детали мокрой части дренажного насоса, такие как рабочее колесо, футеровка корпуса, вставка FPL, втулка горловины, являются расходными деталями, и мы всегда можем предоставить вам квалифицированные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить футляр или поддон в соответствии с вашими потребностями, чтобы обеспечить достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от отгрузки товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и, за исключением производства и продажи насосов, зарубежная установка насосов становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Технический паспорт, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо потребности.
Tobee™ Дренажный насос WNПрименение на месте:
1) Шахта:Черный, цветной рудный шлам и материал насоса, а также все виды концентрата и транспортировки отходов
2) Металлургия:Транспортировка различных шламов для производства алюминия или стали
3)Уголь: Добыча угля, промывка и транспортировка различных грубых и мелких угольных шламов
4) Электричество: Удаление золы электростанции, промывка золы, транспортировка различных шлаков или шламов золы
5) Строительные материалы: Различные шламы из песка и грязи (например, цементный шлам) транспортировка
6) Химическая: Фосфатные удобрения или калийные удобрения, различные абразивные шламы транспортировка
7) Водопользование: Дноуглубление озер, рек, осадок, песок, высокопластичная глина, линия всасывания для транспортировки.
8) Дноуглубление реки: Используется для 80 м3/ч, 100 м3/ч, 120 м3/ч, 200 м3/ч землесосных снарядов, 350 м3/ч, 500 м3/ч ковшовых колесных земснарядов и 13500 землесосных снарядов и т. д.
Tobee™ Дренажный насос WNЗапасные части:
FAQ:
