| Size: | 25~450mm Pump | Capacity: | 3.4~ 1200m3/h |
|---|---|---|---|
| Head: | 6 ~ 155m | Material: | Cast iron,SS304,SS316,CD4MCu,Duplex SS,Bronze etc |
| Application: | Irrigation,Water supply,Marine, Fire fighting etc | Pump type: | Centrifugal chemical pump |
| Driver: | Electric motor or Diesel engine | Seal type: | Packing seal, Mechanical seal |
| Certificate: | ISO,CE,SGS,DNV | Temperature: | Ambient |
Химический насос Tobee™ TIH представляет собой одноступенчатый центробежный насос консольного типа с торцевым всасыванием (осевым всасыванием), который используется для перекачивания коррозионных жидкостей с вязкостью, аналогичной воде, и без твердых частиц. Отмеченные и номинальные характеристики и размеры соответствуют международному стандарту ISO2858. Он обладает такими характеристиками, как широкий диапазон производительности, высокий КПД, высокий механический, химический и физический уровень, а также удобство обслуживания и т. д. Это энергосберегающий продукт, рекомендованный государством, КПД которого на 5% выше, чем у насоса модели F.
Температура перекачиваемой среды химического насоса модели TIH составляет -20℃~+105℃. При использовании метода охлаждения он может перекачивать среду с более высокой температурой, если это необходимо, и применяется для перекачивания различных коррозионных сред или сред, в которых запрещено загрязнение, аналогичных воде, в таких отраслях как химическая промышленность, нефтяная промышленность, металлургия, электроэнергетика, бумажная промышленность, пищевая промышленность, фармацевтика и синтетическое волокно и т. д.
Спецификация:
Размер (выход): от 25 мм до 450 мм
Производительность: 3,4~ 1200 м3/ч
Напор: 6 м ~ 135 м
КПД: до 92%
Материалы: чугун, SS 304, SS 316,CD4MCu,Duplex SS, бронза и т. д.
Подробная спецификация:
| Пункт | Центробежный тип с торцевым всасыванием |
| Тип насоса | Химический насос TIH |
| Материалы | Чугун, SS 304, SS316L, Duplex S.S, бронза и т. д. |
| Тип привода | Электродвигатель или дизельный двигатель |
| Уплотнение | Сальниковое уплотнение или механическое уплотнение |
| Привод | Муфта |
| Вращение | По часовой стрелке |
| Структура | Одноступенчатый насос |
| Использование | Химикаты или коррозионные жидкости |
| Стандартный или нестандартный | Стандартный |
| Применение | Водоснабжение, нефть, химикаты, электростанция, переработка сточных вод, пищевая фабрика, бумажная масса. |
| Диаметр выходного отверстия | 25-450 мм |
| Производительность | 3,4-1200 м3/ч |
| Напор | 3,7-135 м |
| Скорость вращения | 980-3600 об/мин |
| Мощность | 0,5-185 кВт |
| Сертификат | ISO9001 |
| Особенность | Высокая эффективность, простота обслуживания |
Tobee™ Химический насос TIH Параметры производительности:
| Модель | Вход (м) |
Выход (мм) |
Производительность (м3/ч) |
Напор (м) |
Электродвигатель |
Крыльчатка (мм) |
|
| Модель | кВт | ||||||
| TIH50-32-125 | 50 | 32 | 12.5 | 20 | Y90L-2 | 2.2 | 125 |
| TIH50-32-250 | 50 | 32 | 6.3 | 20 | Y90S-4 | 1.5 | 250 |
| TIH65-50-125 | 65 | 50 | 25 | 20 | Y100L-2 | 3 | 125 |
| TIH65-40-250 | 65 | 40 | 12.5 | 20 | Y100L 1 -4 | 2.2 | 125 |
| TIH80-65-125 | 80 | 65 | 50 | 20 | Y132S 1 -2 | 5.5 | 125 |
| TIH80-50-315 | 80 | 50 | 50 | 125 | Y200L 2 -2 | 37 | 125 |
| TIH80-50-315 | 80 | 50 | 25 | 32 | Y132S-4 | 5.5 | 125 |
| TIH100-80-125 | 100 | 80 | 100 | 20 | Y160T 1 -2 | 11 | 160 |
| TIH100-65-315 | 100 | 65 | 100 | 125 | Y280S-2 | 75 | 200 |
| TIH100-65-315 | 100 | 65 | 50 | 32 | Y160T-4 | 11 | 200 |
| TIH125-100-200 | 125 | 100 | 200 | 50 | Y225T-2 | 45 | 250 |
| TIH125-100-315 | 125 | 100 | 100 | 32 | Y160L-4 | 15 | 250 |
| TIH125-100-400 | 125 | 100 | 100 | 50 | Y200L-4 | 30 | 315 |
| TIH150-125-250 | 150 | 125 | 200 | 20 | Y180T-4 | 18.5 | 250 |
| TIH150-125-315 | 150 | 125 | 200 | 32 | Y200L-4 | 30 | 315 |
| TIH150-125-400 | 150 | 125 | 200 | 50 | YB250T-4 | 55 | 400 |
| TIH200-150-250 | 200 | 150 | 400 | 20 | YB225S-4 | 37 | 250 |
| TIH200-150-315 | 200 | 150 | 400 | 32 | YB225T-4 | 45 | 315 |
| TIH200-150-400 | 200 | 150 | 400 | 50 | YB280S-4 | 75 | 400 |
Tobee™ TIH Chemical Pump Component Diagram:
Tobee™ TIH Chemical Pump Структурный чертеж:

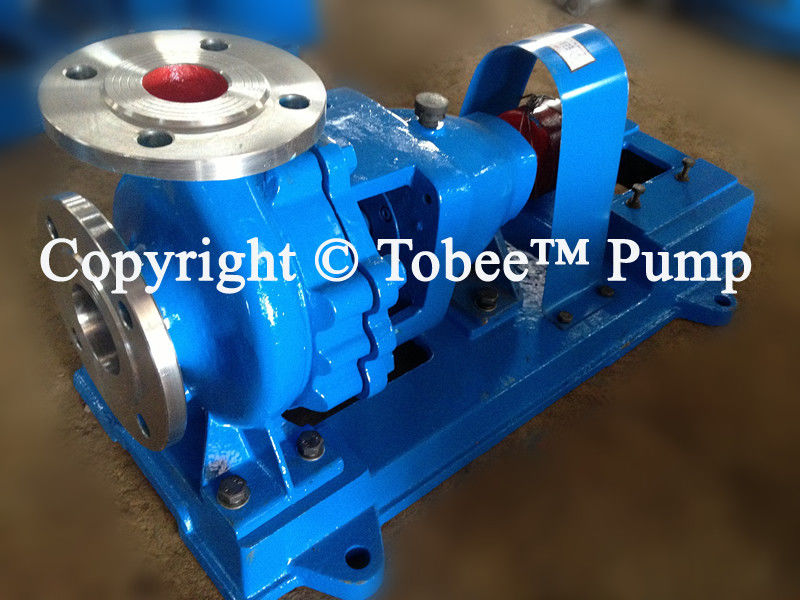

Tobee™ TIH Chemical Pump Display:
Tobee™ TIH Chemical Pump Quality Control:
| Этапы производства | Мероприятия по контролю качества |
| Поступление сырья | Отбор проб, химический анализ материала |
| Литье и состав | Химический анализ материала деталей насоса |
| Контроль качества литья | |
| Механическая обработка ключевых компонентов | Контроль точности размеров |
| Балансировка крыльчатки | |
| Общая сборка | Процедура эксплуатации |
| Гидравлическое статическое испытание | |
| Испытание характеристик насосного агрегата | Производительность и напор |
| Вибрация и шум | |
| Температура подшипника | |
| Окончательный осмотр | Упаковка насосного агрегата |
| Документы | |
| Запасные части и аксессуары |
Tobee™ TIH Chemical Pump After-sales Service:
Поскольку смачиваемые детали насоса, такие как крыльчатка, футеровка корпуса, вставка FPL, втулка горловины, являются расходными деталями, мы всегда можем предоставить вам качественные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить его достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от выхода товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и, помимо производства и продажи насосов, зарубежная установка насосов становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Технический паспорт, кривая производительности, общий чертеж компоновки, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо потребности.
Tobee™ TIH Chemical Pump Применение на месте:
1. Система очистки.
2. Каждая серия пищевого оборудования и производства лекарств
3. Система защиты окружающей среды.
4. Очистка сточных вод для бумажной промышленности, металлургии, гальваники, плавки, крашения.
5. Система гальваники и крашения.
6. Обработка промышленных и химических отстойников
7. Взрывозащищенный двигатель для нефти, спирта и других взрывоопасных жидкостей.
Tobee™ TIH Chemical Pump Запасные части:
