Tobee® Высокоэффективный шламовый насос China ZJ представляет собой новое поколение центробежных шламовых насосов, основанных на современных теориях гидромеханики и механики. Шламовые насосы серии TJ разработаны для тяжелых условий эксплуатации с высоким напором, таких как удаление золы на электростанциях, подача на фильтр-пресс, хвосты горнодобывающей промышленности и т. д. Масляная смазка с водяным охлаждением обеспечивает работу подшипников при более низкой температуре, прямой привод всегда является опциональным путем обрезки рабочего колеса до соответствующего диаметра и получения требуемых характеристик, что позволяет сэкономить на двигателе с переменной частотой. Специально разработанные футеровки и конструкция рабочих колес помогают насосу достигать более высокой эффективности и высокого напора.
√ Одноступенчатый, одностороннего всасывания, консольный вал, центробежный, двухкорпусной, горизонтальный шламовый насос из твердого металла.
√ Основание - цельное основание со встроенным механизмом регулировки зазора рабочего колеса внутри насоса, подшипниковый узел фиксируется в основании с помощью шести или восьми болтов высокой прочности.
√ Подшипниковый узел - все подшипники собраны с использованием высококачественных конических роликовых подшипников в контролируемых условиях для предотвращения загрязнения смазки и корпуса, увеличенные диаметры валов и уменьшенный вылет в смачиваемой части способствуют долгому сроку службы и надежности в полевых условиях.
√ Рабочее колесо - рабочее колесо из твердого металла, отводящие лопатки на задней и передней частях уменьшают рециркуляцию внутри насоса и помогают предотвратить загрязнение уплотнения, опциональное литье прямых или полу-францисских лопастей предлагает более широкие гидравлические опции в отдельных размерах.
√ Футеровки - футеровка из твердого металла для тяжелых условий эксплуатации, активный инженерный механизм крепления к корпусу с помощью резьбовых болтов, а не ненадежного клея.
√ Втулка горловины - регулируется с помощью шплинтов для учета износа с течением времени и повышения эффективности.
√ Уплотнение Expeller в сочетании с сальниковым уплотнением и механическим уплотнением были приняты для гарантии отсутствия утечек шлама.
Tobee® Высокоэффективные шламовые насосы TJ Применение:
Удаление золы
Благодаря высокой эффективности и высокому напору, твердым металлическим смачиваемым частям, а также использованию подшипникового узла с масляной смазкой, обеспечивается непрерывная работа насоса без остановки при удалении золы на электростанциях.
Обогащение угля
Высоконапорные характеристики могут удовлетворить потребности процесса подачи на фильтр-пресс, что позволяет широко использовать насосы SPL в процессах обогащения угля.
Переработка полезных ископаемых
Жесткая конструкция и использование износостойких твердых металлов в сочетании с низкой скоростью работы позволяют использовать шламовые насосы SPL для транспортировки хвостов на большие расстояния.
Система FGD
Специальные материалы используются для защиты от истирания и коррозии от газов, образующихся при выработке электроэнергии.
Строительные материалы
Использование универсальных износостойких/коррозионностойких материалов позволяет использовать насос в этой области для перекачки агрессивных и липких жидкостей.
Металлургия
Специально разработанная система смазки и охлаждения маслом обеспечивает работу подшипников при низкой температуре при подаче высокотемпературных сред при транспортировке стального шлака.
Подача на фильтр
Проход смачиваемой части был спроектирован таким образом, чтобы напор быстро падал при увеличении расхода, по правилу энергопотребления: мощность прямо пропорциональна произведению расхода и напора, а кривые почти обратные 45 градусов, это означает, что мощность не сильно изменится при изменении расхода или напора, эта характеристика особенно применима к процессам подачи на фильтр-пресс на обогатительных фабриках, где расход должен быть значительным при более низком напоре и незначительном расходе при высоком напоре.

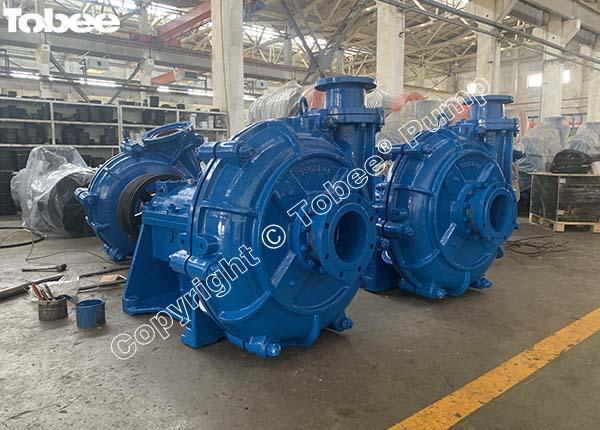

Фотографии центробежных шламовых насосов ZJ:
