Подробная информация о продукте:
Оплата и доставка Условия:
|
Размер: | 10" x 8" | Название: | Насосы для добычи песка из гравия |
---|---|---|---|
Модель: | 10x8 F G гравийный песковый насос | Тип: | насос для песка из гравия |
производительность: | 216-936 м3/ч | Головка: | 8-52м |
Скорость: | 500-1000 оборотов в минуту | NPSHr: | 3-7,5 м |
Обработка твердых веществ: | Макс. 83 мм | Концентрация: | 58% |
Seal arrangements: | Packing seal, Expeller seal, mechanical seal | Число лопастей: | 2 ~ 5 лопаток |
Путь всасывания импеллера: | Концевой гравийный насос | Положение вала относительно горизонтали: | Горизонтальный гравийный песковый насос |
Приложение: | Добыча полезных ископаемых,Уголь,Металлургия,Дноуглубление,Электростанция,Химический завод и т.д. |

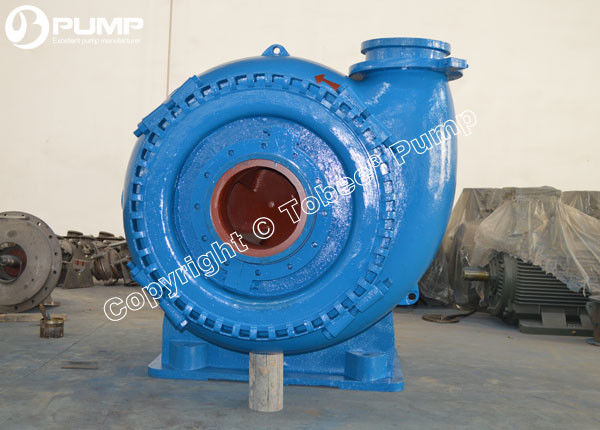

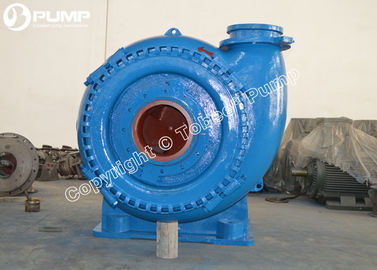

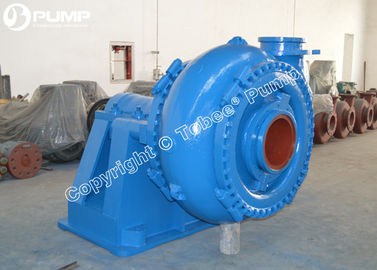

Tobee® 10x8 F G Морской песко-гравийный насос является мировым стандартом для дноуглубительных и гравийных работ. Ассортимент обеспечивает превосходный срок службы при сохранении эффективности в течение всего цикла износа, обеспечивая наилучшую общую стоимость эксплуатации. Широкий выбор уплотнений вала обеспечивает идеальную посадку для широкого спектра применений. Пропускает очень крупные твердые частицы, которые не могут быть перекачаны шламовыми насосами серии AH.
Спецификация:
Размер: 10" x 8"
Производительность: 216-936 м3/ч
Напор: 8-52 м
Скорость: 500-1000 об/мин
NPSHr: 3-7,5 м
КПД: 65%
Мощность: Макс. 560 кВт
Обработка твердых частиц: 210 мм
Уплотнение: Сальниковое уплотнение, уплотнение с отражателем, механическое уплотнение
Подробная спецификация:
1. Усовершенствованная модель гидравлического песко-гравийного насоса, 3D-дизайн CAD, высокая эффективность и очевидная экономия энергии.
2. Большая глубина дноуглубления, высокая плотность дноуглубительного шлама, хороший NPSH насоса и высокая способность всасывания.
3. Высокая пропускная способность. Дноуглубительный насос может непрерывно выгружать гравий, комки высокопластичной почвы и т. д.
4. Гравийно-песчаный насос может быть напрямую соединен с электродвигателем или дизельным двигателем.
5. Широкое применение. Гравийно-песчаный насос может использоваться в различных типах грунта. Как правило, дноуглубительный песковый насос комплектуется крыльчаткой с 3 или 5 лопастями. В то же время крыльчатки могут быть предоставлены с различными диаметрами и типами лопастей для соответствия различным условиям работы.
6. Небольшие гидравлические потери, высокая эффективность и низкий расход масла.
7. Небольшой объем, легкий вес.
8. Стабильная работа, небольшая вибрация, низкий уровень шума.
9. Простая и надежная конструкция, легкая разборка и сборка, удобное обслуживание.
10. Надежное уплотнение без утечек.
11. Длительный срок службы деталей.
Tobee® Параметры производительности гравийного насоса G Sand:
Модель | Диаметр выходного отверстия. (мм) |
Производительность по чистой воде |
Диаметр крыльчатки (мм) |
Макс..Твердые частицы (мм) |
|||||
Скорость n (об/мин) |
ПотокQ (м3/ч) |
НапорH (м) |
КПД η (%) |
Макс..Мощность (кВт) |
|||||
6/4D-G | 100 | 600-1400 | 36-250 | 7-56 | 50 | 60 | 378 | 82 | |
8/6E-G | 150 | 800-1400 | 180-540 | 12-52 | 60 | 120 | 378 | 120 | |
10/8F-G | 200 | 500-1000 | 180-820 | 12-56 | 60 | 560 | 533 | 178 | |
12/10G-G | 250 | 400-850 | 360-1200 | 12-60 | 65 | 600 | 667 | 220 | |
14/12G-G | 300 | 300-700 | 700-2700 | 8-70 | 65 | 600 | 864 | 241 | |
14/12TU-G | 300 | 300-700 | 700-2700 | 8-70 | 65 | 1200 | 864 | 241 | |
10/8F-GH | 200 | 500-1100 | 50-900 | 20-90 | 60 | 560 | 610 | 180 | |
12/10G-GH | 250 | 350-700 | 500-2000 | 20-80 | 70 | 600 | 915 | 210 | |
16/14TU-GH | 350 | 250-500 | 1000-2800 | 20-80 | 70 | 1200 | 1200 | 230 |
Tobee® 10x8 F G Морской песко-гравийный насос Схема компонентов:
Tobee® 10x8 F G Marine Sand Dravel Pump Конструкционный чертеж:
Tobee® 10x8 F G Marine Sand Dravel Pump Уплотнение вала:
Сальниковое уплотнение:
Как одно из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопроточной или полнопроточной компоновкой, в которой используется промывочная вода для предотвращения выхода среды из корпуса насоса. Этот тип уплотнения подходит для использования во всех условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, в качестве набивочного материала для сальника используется тефлон или арамидное волокно. Для условий высокой абразивности доступна керамическая втулка вала.
Уплотнение с отражателем:
Сочетание крыльчатки и отражателя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения при остановке, этот тип уплотнения может удовлетворить требования к уплотнению для применений, где полнопроточное сальниковое уплотнение непрактично из-за отсутствия воды на месте или допускается попадание уплотнительной воды внутрь камеры перекачки для разбавления шлама.
Механическое уплотнение:
Шламовый насос серии TH для тяжелых условий эксплуатации использует герметичную конструкцию механического уплотнения, которая обеспечивает простоту установки и замены. Другие типы механических уплотнений входят в число опций, подходящих для шламового насоса для различных применений перекачки.

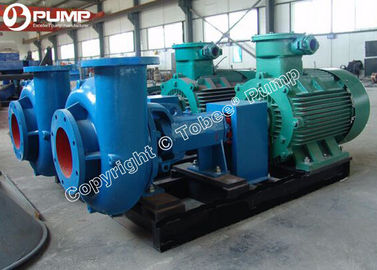

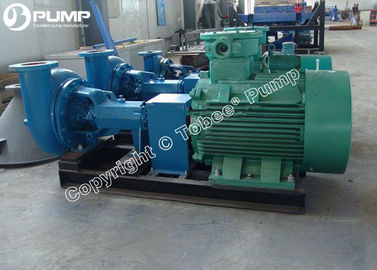

Tobee® 8/6 E-G Gravel Sand Transfer Pump Тип привода:
Tobee® 10x8 F G Marine Sand Dravel Pump Контроль качества:
Этапы производства | Мероприятия по контролю качества |
Поступление сырья | Отбор проб, химический анализ материала |
Литье и состав | Химический анализ материала деталей насоса |
Контроль качества литья | |
Механическая обработка ключевых компонентов | Контроль точности размеров |
Балансировка крыльчатки | |
Общая сборка | Процедура эксплуатации |
Гидравлическое статическое испытание | |
Испытание производительности насосного агрегата | Производительность и напор |
Вибрация и шум | |
Температура подшипника | |
Окончательный осмотр | Упаковка насосного агрегата |
Документы | |
Запасные части и аксессуары |
Tobee® 10x8 F G Marine Sand Dravel Pump Послепродажное обслуживание:
Поскольку детали мокрой части шламового насоса, такие как крыльчатка, футеровка корпуса, вставка FPL, втулка горловины, являются расходными деталями, мы всегда можем предоставить вам качественные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить его достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от отгрузки товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и, помимо производства и продажи насосов, зарубежная установка насосов становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Техническое описание, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, свяжитесь с нами, если у вас есть какие-либо потребности.
Tobee® 10x8 F G Marine Sand Dravel Pump Применение на месте:
1) Шахта: Насос для шлама из черных и цветных руд и все виды концентратов и хвостов
2) Металлургия: Транспортировка различных шламов для производства алюминия или стали
3)Уголь: Добыча угля, промывка и транспортировка различных грубых и мелких угольных шламов
4) Электричество: Удаление золы электростанций, промывка золы, транспортировка различных шлаков или шламов золы
5) Строительные материалы: Транспортировка различных шламов из песка и грязи (например, цементного шлама)
6) Химическая: Транспортировка различных абразивных шламов на фосфатных или калийных заводах
7) Водоснабжение: Дноуглубление озер, рек, осадок, песок, транспортировка высокопластичной глины по всасывающей линии
Tobee® G Sand Gravel Pump Запасные части:
FAQ:
Примечание:
* Tobee® является зарегистрированным товарным знаком и никоим образом не представляет и не связан с ® группы Weir Minerals. Все названия, номера, символы и описания используются только для справки и не подразумевают, что какие-либо перечисленные насосы или детали являются продуктом Pumps.
* Tobee® 10x8 F-G гравийные насосы и запасные части взаимозаменяемы только с ® 10x8 F-G гравийными насосами и запасными частями.
* Этот документ является собственностью Tobee® Pump и не может быть воспроизведен или раскрыт третьей стороне без письменного разрешения.
