Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер: | От 4 до 18 дюймов. | Название: | Производители песко-гравийных насосов |
|---|---|---|---|
| Модель: | Китайская гравийная песчаная насос | Тип: | насос для песка из гравия |
| производительность: | 36-4320 м3/ч | Головка: | 5 - 80 м |
| Скорость: | 600-1400 оборотов в минуту | NPSHr: | 2-5,5 м |
| Обработка твердых веществ: | 0-260mm | Концентрация: | 0-70% |
| Устройства печати: | Печать упаковки, Печать выталкивающего устройства, Механическая печать | No. of vanes: | 2~5 Vanes |
| Путь всасывания импеллера: | Концевой гравийный насос | Положение вала относительно горизонтали: | Горизонтальный гравийный песковый насос |
| Приложение: | Добыча полезных ископаемых,Уголь,Металлургия,Дноуглубление,Электростанция,Химический завод и т.д. |

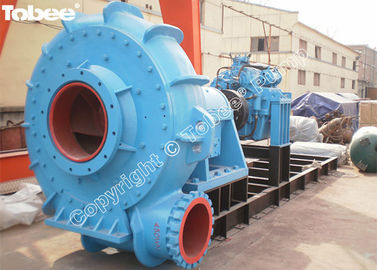

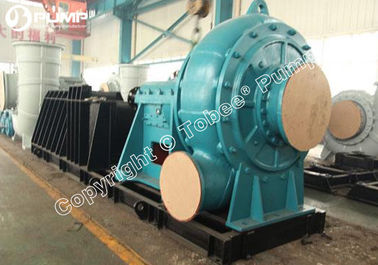

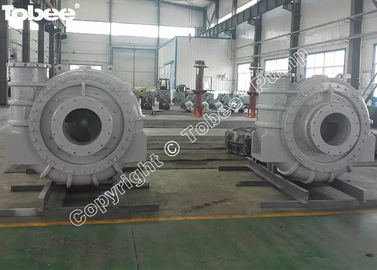

Tobee® Шламовые и песчаные насосы с дизельным двигателем, используемые в золотодобывающих судах разработаны специально для непрерывной перекачки чрезвычайно агрессивных шламов с широким распределением частиц по размерам. Способность обрабатывать крупные частицы при стабильно высокой эффективности приводит к низкой стоимости владения. Большой внутренний профиль корпуса уменьшает связанные скорости, что дополнительно увеличивает срок службы компонентов.
Спецификация:
Размер: от 4" до 18"
Производительность: 36-4320 м3/ч
Напор: 5 м - 80 м
Макс. мощность рамы: 1400 кВт
Обработка твердых частиц: 0-260 мм
Концентрация: 0-70%
Материал: высокохромистый сплав, чугун, нержавеющая сталь и т. д.
Подробная спецификация:
1. Усовершенствованная модель гидравлического землесосного песчаного насоса, 3D-дизайн CAD, высокая эффективность и очевидная экономия энергии.
2. Большая глубина землесосных работ, высокая плотность землесосного шлама, хороший NPSH насоса и высокая способность всасывания.
3. Высокая пропускная способность. Землесосный насос может постоянно выгружать гравий, комки высокопластичной почвы и т. д.
4. Гравийно-песчаный насос может быть напрямую соединен с электродвигателем или дизельным двигателем.
5. Широкое применение. Гравийно-песчаный насос может использоваться в различных типах грунта. Как правило, землесосный песчаный насос оснащается крыльчаткой с 3 или 5 лопастями. В то же время крыльчатки могут быть предоставлены с различными диаметрами и типами лопастей для соответствия различным условиям работы.
6. Небольшие гидравлические потери, высокая эффективность и низкий расход масла.
7. Небольшой объем, легкий вес.
8. Стабильная работа, небольшая вибрация, низкий уровень шума.
9. Простая и надежная конструкция, легкая разборка и сборка, удобное обслуживание.
10. Надежное уплотнение без утечек.
11. Длительный срок службы деталей.
Tobee® Параметр производительности песчаного землесосного насоса:
| Модель | Диаметр выходного отверстия. (мм) |
Характеристики чистой воды |
Диаметр крыльчатки (мм) |
Макс.. Твердые частицы (мм) |
|||||
| Скорость n (об/мин) |
Поток Q (м3/ч) |
Напор H (м) |
Эф.η (%) |
Макс.. Мощность (кВт) |
|||||
| 6/4D-G | 100 | 600-1400 | 36-250 | 7-56 | 50 | 60 | 378 | 82 | |
| 8/6E-G | 150 | 800-1400 | 180-540 | 12-52 | 60 | 120 | 378 | 120 | |
| 10/8F-G | 200 | 500-1000 | 180-820 | 12-56 | 60 | 560 | 533 | 178 | |
| 12/10G-G | 250 | 400-850 | 360-1200 | 12-60 | 65 | 600 | 667 | 220 | |
| 14/12G-G | 300 | 300-700 | 700-2700 | 8-70 | 65 | 600 | 864 | 241 | |
| 14/12TU-G | 300 | 300-700 | 700-2700 | 8-70 | 65 | 1200 | 864 | 241 | |
| 10/8F-GH | 200 | 500-1100 | 50-900 | 20-90 | 60 | 560 | 610 | 180 | |
| 12/10G-GH | 250 | 350-700 | 500-2000 | 20-80 | 70 | 600 | 915 | 210 | |
| 16/14TU-GH | 350 | 250-500 | 1000-2800 | 20-80 | 70 | 1200 | 1200 | 230 | |
Tobee® Шламовые и песчаные насосы с дизельным двигателем, используемые в золотодобывающих судах Схема компонентов:
Tobee® Шламовые и песчаные насосы с дизельным двигателем, используемые в золотодобывающих судах, конструкционный чертеж:
Tobee® Шламовые и песчаные насосы с дизельным двигателем, используемые в золотодобывающих судахУплотнение вала:
Сальниковое уплотнение:
Являясь одним из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопроточной или полнопроточной компоновкой, в которой используется промывочная вода для предотвращения выхода среды из корпуса насоса. Этот тип уплотнения подходит для использования во всех условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, тефлон или арамидное волокно используются в качестве упаковочного материала для сальника. Для условий высокой абразивности доступна керамическая втулка вала.
Вытеснительное уплотнение:
Сочетание крыльчатки и вытеснителя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения отключения, этот тип уплотнения может справиться с требованиями к уплотнению для применений, где полнопроточное сальниковое уплотнение непрактично из-за отсутствия воды на месте или допускается попадание уплотнительной воды внутрь камеры перекачки для разбавления шлама.
Механическое уплотнение:
Шламовый насос серии TH для тяжелых условий эксплуатации использует герметичную конструкцию механического уплотнения, которая обеспечивает простоту установки и замены. Другие типы механических уплотнений являются одними из вариантов для соответствия шламового насоса различным применениям перекачки.
Tobee® Шламовые и песчаные насосы с дизельным двигателем, используемые в золотодобывающих судах Тип привода:
Tobee® Шламовые и песчаные насосы с дизельным двигателем, используемые в золотодобывающих судах Контроль качества:
| Этапы производства | Мероприятия по контролю качества |
| Поступление сырья | Отбор проб, химический анализ материала |
| Литье и состав | Химический анализ материала деталей насоса |
| Контроль качества литья | |
| Механическая обработка ключевых компонентов | Контроль точности размеров |
| Балансировка крыльчатки | |
| Общая сборка | Операция процедуры |
| Гидравлическое статическое испытание | |
| Испытание производительности насосного агрегата | Производительность и напор |
| Вибрация и шум | |
| Температура подшипника | |
| Окончательный осмотр | Упаковка насосного агрегата |
| Документы | |
| Запасные части и аксессуары |
Tobee® Шламовые и песчаные насосы с дизельным двигателем, используемые в золотодобывающих судах Послепродажное обслуживание:
Поскольку детали мокрой части шламового насоса, такие как крыльчатка, футеровка корпуса, вставка FPL, втулка горловины, являются расходными деталями, мы всегда можем предоставить вам квалифицированные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морской доставки для вас от выхода товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и, помимо производства и продажи насосов, зарубежная установка насосов становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Технический паспорт, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, свяжитесь с нами, если у вас возникнут какие-либо потребности.
Tobee® Шламовые и песчаные насосы с дизельным двигателем, используемые в золотодобывающих судах Применение на месте:
1) Шахта: Насос для шлама черных и цветных руд и всех видов концентратов и хвостов
2) Металлургия: Транспортировка различных шламов для производства алюминия или стали
3)Уголь: Добыча угля, промывка и транспортировка различных грубых и мелких угольных шламов
4) Электричество: Удаление золы электростанций, промывка золы, транспортировка различных шлаков или шламов золы
5) Строительные материалы: Транспортировка различных шламов песка (например, цементного шлама)
6) Химическая: Транспортировка различных абразивных шламов на фосфатных или калийных заводах
7) Водоснабжение: Дноуглубление озер, рек, осадок, песок, транспортировка высокопластичной глины по всасывающей линии
Tobee® G Песчано-гравийный насос Запасные части:
FAQ:
Примечание:
* Tobee® является зарегистрированным товарным знаком и никоим образом не связан с ® группы Weir Minerals. Все названия, номера, символы и описания используются только для справки и не подразумевают, что какие-либо перечисленные насосы или детали являются продуктом Pumps.
* Tobee® гравийные насосы и запасные части взаимозаменяемы только с ® гравийными насосами и запасными частями.
* Этот документ является собственностью Tobee® Pump и не может быть воспроизведен или раскрыт третьей стороне без письменного разрешения.
