| Size: | 8" to 40" Pump | Name: | Gravel Dredging Pump |
|---|---|---|---|
| Model: | China Sand Dredge Booster Pump | Type: | Dredge Pump |
| Capacity: | 36-4320m3/h | Head: | 5m-80 m |
| Speed: | 600-1400rpm | NPSHr: | 2-5.5m |
| Handling solids: | 0-260mm | Concentration: | 0-70% |
| Seal arrangements: | Packing seal, Expeller seal, mechanical seal | No. of vanes: | 2~5 Vanes |
| Impeller suction way: | End Suction Dredge Pump | Shaft position from the horizontal: | Horizontal Dredged Pump |
| Application: | Mining,Coal,Metallurgy,Dredging,Power plant,Chemical plant etc |

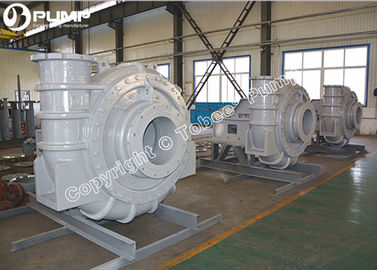

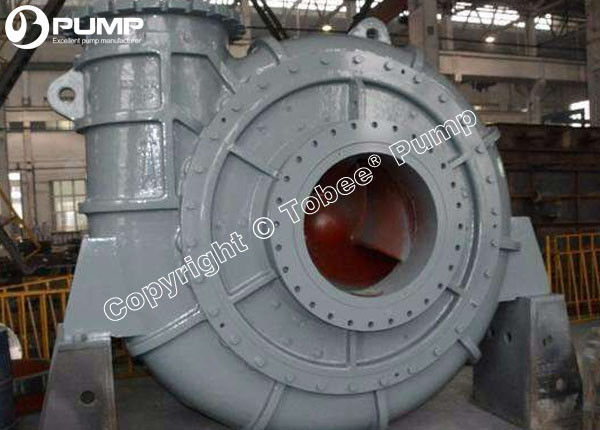

Tobee® Электрический землесосный песковый насос представляет собой одноступенчатые односторонние консольные горизонтальные центробежные насосы с преимуществами легкого веса, хорошей износостойкости, превосходной производительности дноуглубления. Рабочее колесо землесосных насосов WN имеет очень широкий проход, что позволяет непрерывно транспортировать гравий или высокопластичную глину без засорения, особенно для дноуглубления песка и дамбирования рек и морей.
Серия землесосных насосов WN также может быть интегрирована с коробкой передач, что означает, что насос и коробка передач имеют один общий вал. Таким образом, не требуется сборка подшипника насоса и рамы. Это не только экономит место, но и снижает затраты и коэффициент поломок, позволяя землесосному насосу максимально эффективно работать.
Спецификация:
Размер: насос от 8" до 40"
Производительность: 600-25000 м3/ч
Напор: 20-86 м
Перекачиваемые твердые частицы: 0-350 мм
Концентрация: 0%-70%
Материал: высокохромистый сплав, чугун, нержавеющая сталь и т. д.
Подробная спецификация:
1. Усовершенствованная модель землесосного пескового насоса, 3D-дизайн CAD, высокая эффективность и очевидная экономия энергии.
2. Большая глубина дноуглубления песка, высокая плотность дноуглубительного шлама, хороший NPSH насоса и высокая способность всасывания.
3. Высокая пропускная способность. Землесосный насос может непрерывно выгружать гравий, комки высокопластичной почвы и т. д.
4. Гравийно-песковый насос может быть напрямую соединен с электродвигателем или дизельным двигателем.
5. Широкое применение. Гравийно-песковый насос может использоваться в различных типах грунта. Как правило, землесосный песковый насос оснащается рабочим колесом с 3 или 5 лопастями. В то же время рабочие колеса могут быть предоставлены с различными диаметрами и типами лопастей для соответствия различным условиям работы.
6. Небольшие гидравлические потери, высокая эффективность и низкий расход масла.
7. Небольшой объем, легкий вес.
8. Стабильная работа, небольшая вибрация, низкий уровень шума.
9. Простая и надежная конструкция, легкая разборка и сборка, удобное обслуживание.
10. Надежное уплотнение без утечек.
11. Длительный срок службы деталей.
Tobee® Параметры производительности электрического землесосного пескового насоса:
| Модель | Производительность Q (м3/ч) |
Напор H (м) |
Скорость n (об/мин) |
КПД η (%) |
NPSH (м) |
Диаметр входа (мм) |
Диаметр выхода (мм) |
Макс. частицы (мм) |
| 200WND | 600-800 | 20-40 | 700-900 | 60-65 | <4.5 | 250 | 200 | 178 |
| 200WN | 750-1000 | 40-65 | 700-850 | 70-72 | <4 | 250 | 200 | 180 |
| 250WND | 950-1100 | 20-40 | 500-700 | 65-70 | <4 | 300 | 250 | 220 |
| 250WN | 1100-1300 | 40-65 | 500-650 | 70-74 | <4 | 350 | 250 | 144 |
| 300WND | 1500-1800 | 20-40 | 400-600 | 65-68 | <4 | 350 | 300 | 241 |
| 300WN | 1800-2200 | 40-65 | 400-550 | 74-78 | <4 | 450 | 300 | 241 |
| 350WN | 2600-3000 | 40-65 | 400-550 | 74-78 | <4.5 | 450 | 350 | 245 |
| 400WN | 2800-3200 | 20-40 | 400-550 | 74-78 | <4.5 | 450 | 400 | 250 |
| 450WN | 3200-3850 | 40-67 | 350-500 | 76-80 | <4.5 | 600 | 450 | 354 |
| 500WND | 3600-4200 | 20-40 | 220-320 | 72-75 | <4.8 | 600 | 500 | 330 |
| 500WN | 4500-5500 | 40-65 | 350-450 | 78-80 | <4.8 | 650 | 500 | 250 |
| 600WN | 5000-9000 | 55-80 | 280-420 | 81-85 | <6 | 660 | 600 | 220 |
| 700WN | 8000-12000 | 60-85 | 280-380 | 83-85 | <6 | 760 | 700 | 280 |
| 900WN | 12000-19000 | 50-75 | 280-330 | 85-87 | <6 | 960 | 900 | 320 |
| 1000WN | 16000-25000 | 23-76 | 181-290 | 85-87 | <6 | 1200 | 1000 | 350 |
Tobee® Электрический землесосный песковый насос Схема компонентов:
Tobee® Электрический землесосный песковый насосКонструкция:
Tobee® Электрический землесосный песковый насос Уплотнение вала:
Сальниковое уплотнение:
Как одно из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопроточной или полнопроточной компоновкой, в которой используется промывочная вода для предотвращения выхода среды из корпуса насоса. Этот тип уплотнения подходит для использования при любых условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, тефлон или арамидное волокно используются в качестве материала набивки для сальника. Для условий высокой абразивности доступна керамическая гильза вала.
Вытеснительное уплотнение:
Сочетание рабочего колеса и вытеснителя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения при выключении, этот тип уплотнения может справиться с требованиями к уплотнению для применений, где полнопроточное сальниковое уплотнение непрактично из-за отсутствия воды на месте или допускается попадание уплотнительной воды внутрь камеры перекачки для разбавления шлама.
Механическое уплотнение:
Насос для тяжелых шламов серии TH использует герметичную конструкцию механического уплотнения, которая обеспечивает простоту установки и замены. Другие типы механических уплотнений входят в число опций, чтобы соответствовать шламовому насосу для различных применений перекачки.
Tobee® Электрический землесосный песковый насос Контроль качества:
| Этапы производства | Мероприятия по контролю качества |
| Поступление сырья | Отбор проб, химический анализ материала |
| Литье и состав | Химический анализ материала деталей насоса |
| Контроль качества литья | |
| Механическая обработка ключевых компонентов | Контроль точности размеров |
| Балансировка рабочего колеса | |
| Общая сборка | Процедура эксплуатации |
| Гидравлическое статическое испытание | |
| Испытание производительности насосного агрегата | Производительность и напор |
| Вибрация и шум | |
| Температура подшипника | |
| Окончательный осмотр | Упаковка насосного агрегата |
| Документы | |
| Запасные части и аксессуары |
Tobee® Электрический землесосный песковый насос Послепродажное обслуживание:
Поскольку детали мокрой части шламового насоса, такие как рабочее колесо, футеровка корпуса, вставка FPL, втулка горловины, являются расходными деталями, мы всегда можем предоставить вам квалифицированные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить его достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от выхода товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и, помимо производства и продажи насосов, зарубежная установка насосов становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Технический паспорт, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо потребности.
Tobee® Электрический землесосный песковый насос Применение на месте:
1) Шахта: Насос для шлама черных и цветных руд и все виды концентратов и хвостов
2) Металлургия: Транспортировка различных шламов для производства алюминия или стали
3)Уголь: Добыча угля, промывка и транспортировка различных шламов крупного и мелкого угля
4) Электричество: Удаление золы электростанций, промывка золы, транспортировка различных шлаков или шламов золы
5) Строительные материалы: Транспортировка различных шламов из песка и грязи (например, цементного шлама)
6) Химическая: Транспортировка различных абразивных шламов на фосфатных или калийных заводах
7) Водоснабжение: Дноуглубление озер, рек, осадок, песок, транспортировка высокопластичной глины по всасывающей линии
Tobee® G Песко-гравийный насос Запасные части:
