Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер: | Насос от 8 до 40 дюймов | Название: | Насос для дноуглубления гравия |
|---|---|---|---|
| Модель: | Китайский песковый земснарядный насос-ускоритель | Тип: | Драгируйте насос |
| производительность: | 36-4320 м3/ч | Головка: | 5 - 80 м |
| Скорость: | 600-1400 оборотов в минуту | NPSHr: | 2-5,5 м |
| Обработка твердых веществ: | 0-260mm | Концентрация: | 0-70% |
| Устройства печати: | Печать упаковки, Печать выталкивающего устройства, Механическая печать | Число лопастей: | 2 ~ 5 лопаток |
| Путь всасывания импеллера: | Концевой всасывающий земснарядный насос | Положение вала относительно горизонтали: | Горизонтальный землесосный насос |
| Application: | Mining,Coal,Metallurgy,Dredging,Power plant,Chemical plant etc |

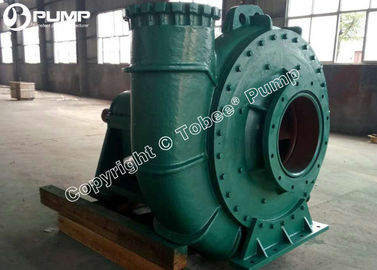

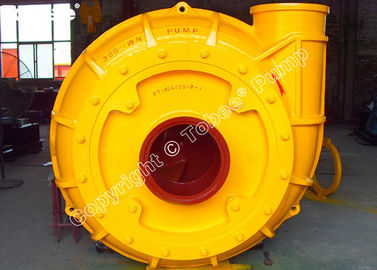

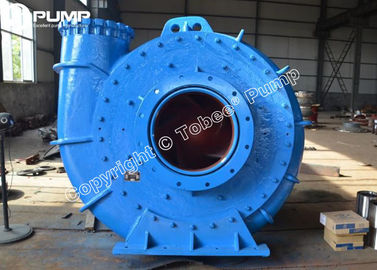

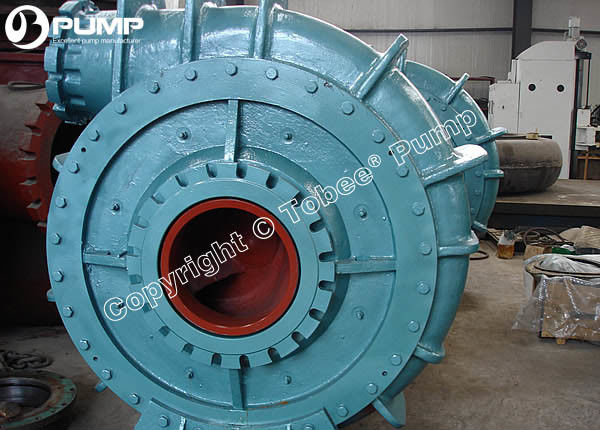

Tobee® Китайский земснарядный насос для всасывания песка представляет собой одноступенчатые односторонние консольные горизонтальные центробежные насосы с преимуществами легкого веса, хорошей износостойкостью, превосходными характеристиками дноуглубления. Рабочее колесо земснарядных насосов WN имеет очень широкий проход, что позволяет непрерывно транспортировать гравий или высокопластичную глину без заклинивания, особенно для дноуглубления песка и дамбирования рек и морей.
Земснарядные насосы серии WN также могут быть интегрированы с коробкой передач, что означает, что насос и коробка передач имеют один общий вал. Таким образом, не требуется сборка подшипника насоса и рама, что позволяет не только экономить место, но и снижать затраты и коэффициент поломок, позволяя земснарядному насосу максимально эффективно работать.
Спецификация:
Размер: насос от 8" до 40"
Производительность: 600-25000 м3/ч
Напор: 20-86 м
Обработка твердых частиц: 0-350 мм
Концентрация: 0%-70%
Материал: высокохромистый сплав, чугун, нержавеющая сталь и т. д.
Подробная спецификация:
1. Усовершенствованная модель гидравлического земснарядного пескового насоса, 3D-дизайн CAD, высокая эффективность и очевидная экономия энергии.
2. Большая глубина дноуглубления песка, высокая плотность дноуглубительного шлама, хороший NPSH насоса и высокая способность всасывания.
3. Высокая пропускная способность. Земснарядный насос может постоянно выгружать гравий, комки высокопластичной почвы и т. д.
4. Гравийно-песковый насос может быть напрямую соединен с электродвигателем или дизельным двигателем.
5. Широкое применение. Гравийно-песковый насос может использоваться в различных типах грунта. Как правило, земснарядный песковый насос оснащается рабочим колесом с 3 или 5 лопастями. В то же время рабочие колеса могут быть предоставлены с различными диаметрами и типами лопастей для соответствия различным условиям работы.
6. Небольшие гидравлические потери, высокая эффективность и низкий расход масла.
7. Небольшой объем, легкий вес.
8. Стабильная работа, небольшая вибрация, низкий уровень шума.
9. Простая и надежная конструкция, легкая разборка и сборка, удобное обслуживание.
10. Надежное уплотнение без утечек.
11. Длительный срок службы деталей.
Tobee® Параметры производительности китайского земснарядного насоса для всасывания песка:
| Модель | Производительность Q (м3/ч) |
Напор H (м) |
Скорость n (об/мин) |
Эфф. η (%) |
NPSH (м) |
Диаметр входа (мм) |
Диаметр выхода (мм) |
Макс. частицы (мм) |
| 200WND | 600-800 | 20-40 | 700-900 | 60-65 | <4.5 | 250 | 200 | 178 |
| 200WN | 750-1000 | 40-65 | 700-850 | 70-72 | <4 | 250 | 200 | 180 |
| 250WND | 950-1100 | 20-40 | 500-700 | 65-70 | <4 | 300 | 250 | 220 |
| 250WN | 1100-1300 | 40-65 | 500-650 | 70-74 | <4 | 350 | 250 | 144 |
| 300WND | 1500-1800 | 20-40 | 400-600 | 65-68 | <4 | 350 | 300 | 241 |
| 300WN | 1800-2200 | 40-65 | 400-550 | 74-78 | <4 | 450 | 300 | 241 |
| 350WN | 2600-3000 | 40-65 | 400-550 | 74-78 | <4.5 | 450 | 350 | 245 |
| 400WN | 2800-3200 | 20-40 | 400-550 | 74-78 | <4.5 | 450 | 400 | 250 |
| 450WN | 3200-3850 | 40-67 | 350-500 | 76-80 | <4.5 | 600 | 450 | 354 |
| 500WND | 3600-4200 | 20-40 | 220-320 | 72-75 | <4.8 | 600 | 500 | 330 |
| 500WN | 4500-5500 | 40-65 | 350-450 | 78-80 | <4.8 | 650 | 500 | 250 |
| 600WN | 5000-9000 | 55-80 | 280-420 | 81-85 | <6 | 660 | 600 | 220 |
| 700WN | 8000-12000 | 60-85 | 280-380 | 83-85 | <6 | 760 | 700 | 280 |
| 900WN | 12000-19000 | 50-75 | 280-330 | 85-87 | <6 | 960 | 900 | 320 |
| 1000WN | 16000-25000 | 23-76 | 181-290 | 85-87 | <6 | 1200 | 1000 | 350 |
Tobee® Схема компонентов китайского земснарядного насоса для всасывания песка:
Tobee® Конструкция китайского земснарядного насоса для всасывания песка:
Tobee® Уплотнение вала китайского земснарядного насоса для всасывания песка:
Сальниковое уплотнение:
Являясь одним из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопроточной или полнопроточной компоновкой, в которой используется промывочная вода для предотвращения выхода среды из корпуса насоса. Этот тип уплотнения подходит для использования во всех условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, в качестве материала набивки для сальника используется тефлон или арамидное волокно. Для условий высокой абразивности доступна керамическая гильза вала.
Вытеснительное уплотнение:
Сочетание рабочего колеса и вытеснителя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения при выключении, этот тип уплотнения может справиться с требованиями к уплотнению для применений, где полнопроточное сальниковое уплотнение непрактично из-за отсутствия воды на месте или когда разрешено попадание уплотнительной воды внутрь камеры перекачки для разбавления суспензии.
Механическое уплотнение:
В шламовом насосе TH серии для тяжелых условий эксплуатации используется герметичная конструкция механического уплотнения, которая обеспечивает простоту установки и замены. Другие типы механических уплотнений входят в число опций, подходящих для шламового насоса для различных применений перекачки.
Tobee® Контроль качества китайского земснарядного насоса для всасывания песка:
| Этапы производства | Мероприятия по контролю качества |
| Поступление сырья | Отбор проб, химический анализ материала |
| Литье и состав | Химический анализ материала деталей насоса |
| Контроль качества литья | |
| Механическая обработка ключевых компонентов | Контроль точности размеров |
| Балансировка рабочего колеса | |
| Общая сборка | Операция процедуры |
| Гидравлическое статическое испытание | |
| Испытание характеристик насосного агрегата | Производительность и напор |
| Вибрация и шум | |
| Температура подшипника | |
| Окончательный осмотр | Упаковка насосного агрегата |
| Документы | |
| Запасные части и аксессуары |
Tobee® Послепродажное обслуживание китайского земснарядного насоса для всасывания песка:
Поскольку детали мокрой части шламового насоса, такие как рабочее колесо, футеровка улитки, вставка FPL, втулка горловины, являются расходными деталями, мы всегда можем предоставить вам квалифицированные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить его достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морской доставки для вас от выхода товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и, помимо производства и продажи насосов, зарубежная установка насосов становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Технический паспорт, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, свяжитесь с нами, если у вас есть какие-либо потребности.
Tobee® Китайский земснарядный насос для всасывания песка Применение на месте:
1) Шахта: Насос для шлама черных и цветных руд и все виды концентратов и хвостов
2) Металлургия: Транспортировка различных шламов для производства алюминия или стали
3)Уголь: Добыча угля, промывка и транспортировка различных грубых и мелких угольных шламов
4) Электричество: Удаление золы электростанций, промывка золы, транспортировка различных шлаков или шламов золы
5) Строительные материалы: Транспортировка различных шламов из песка и грязи (например, цементного шлама)
6) Химическая: Транспортировка различных абразивных шламов на фосфатных или калийных заводах удобрений
7) Водоснабжение: Дноуглубление озер, рек, осадок, песок, транспортировка высокопластичной глины по всасывающей линии
Tobee® G Песко-гравийный насос Запасные части:
FAQ:
Примечание:
