Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер: | 14 дюймов х 12 дюймов. | Название: | Насосы для добычи песка из гравия |
|---|---|---|---|
| Модель: | Насос на песок из гравия 14x12T-G | Тип: | насос для песка из гравия |
| производительность: | 576-3024 м3/ч | Головка: | 8-70m |
| Скорость: | 300-700 об/мин | NPSHr: | 2-8 м |
| Обработка твердых веществ: | 241mm | Концентрация: | 58% |
| Устройства печати: | Печать упаковки, Печать выталкивающего устройства, Механическая печать | Число лопастей: | 2 ~ 5 лопаток |
| Путь всасывания импеллера: | Концевой гравийный насос | Положение вала относительно горизонтали: | Горизонтальный гравийный песковый насос |
| Приложение: | Добыча полезных ископаемых,Уголь,Металлургия,Дноуглубление,Электростанция,Химический завод и т.д. |

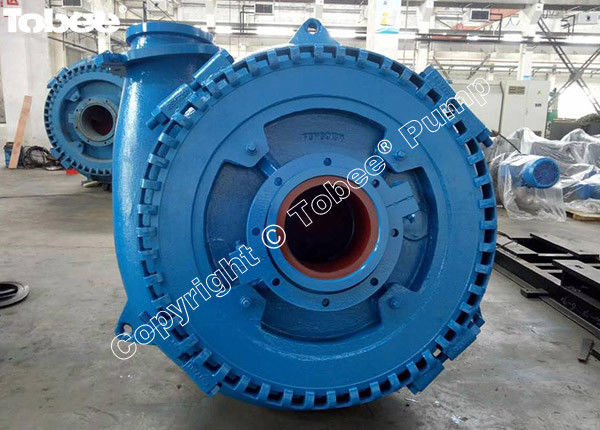

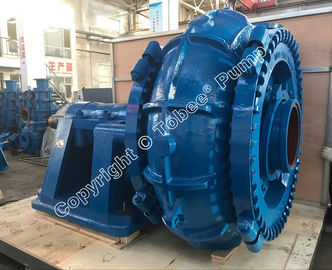

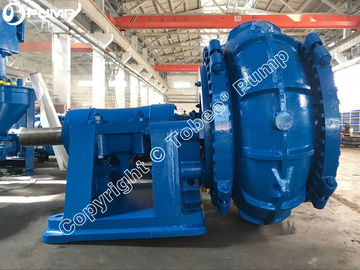

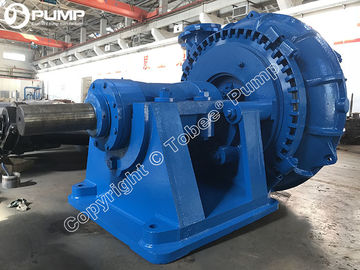

Tobee® Насос-ускоритель для дноуглубительных работ с гравием 14x12 T-G Heavy duty разработан специально для непрерывной перекачки чрезвычайно агрессивных шламов с широким распределением частиц по размерам. Его изнашиваемые детали изготовлены из высокохромистого сплава, твердость которого может достигать HRC65, что позволяет перекачивать крупные частицы с неизменно высокой эффективностью, что приводит к низким эксплуатационным расходам. Большой внутренний профиль корпуса уменьшает связанные скорости, что дополнительно увеличивает срок службы компонентов.
Спецификация:
Размер: 14" x 12"
Производительность: 576-3024 м3/ч
Напор: 8-70 м
Скорость: 300-700 об/мин
NPSHr: 2-8 м
КПД: 68%
Мощность: Макс. 1200 кВт
Обработка твердых частиц: 241 мм
Материалы: Высокохромистый сплав, чугун, литая сталь, нержавеющая сталь и т. д.
Подробная спецификация:
1. Усовершенствованная модель гидравлического пескового насоса для дноуглубительных работ, 3D-дизайн CAD, высокая эффективность и очевидная экономия энергии.
2. Большая глубина дноуглубительных работ, высокая плотность дноуглубительного шлама, хороший NPSH насоса и высокая способность всасывания.
3. Высокая пропускная способность. Дноуглубительный насос может постоянно выгружать гравий, комки высокопластичной почвы и т. д.
4. Гравийно-песчаный насос может быть напрямую соединен с электродвигателем или дизельным двигателем.
5. Широкое применение. Гравийно-песчаный насос может использоваться в различных типах грунта. Как правило, дноуглубительный песковый насос оснащается крыльчаткой с 3 или 5 лопастями. В то же время крыльчатки могут быть предоставлены с различными диаметрами и типами лопастей для соответствия различным условиям работы.
6. Небольшие гидравлические потери, высокая эффективность и низкое потребление масла.
7. Небольшой объем, легкий вес.
8. Стабильная работа, небольшая вибрация, низкий уровень шума.
9. Простая и надежная конструкция, легкая разборка и сборка, удобное обслуживание.
10. Надежное уплотнение без утечек.
11. Длительный срок службы деталей.
Tobee® Параметр производительности песчано-гравийного насоса G:
| Модель | Диаметр выходного отверстия. (мм) |
Производительность по чистой воде |
Диаметр крыльчатки (мм) |
Макс.. Твердые частицы (мм) |
|||||
| Скорость n (об/мин) |
Поток Q (м3/ч) |
Напор H (м) |
КПД η (%) |
Макс.. Мощность (кВт) |
|||||
| 6/4D-G | 100 | 600-1400 | 36-250 | 7-56 | 50 | 60 | 378 | 82 | |
| 8/6E-G | 150 | 800-1400 | 180-540 | 12-52 | 60 | 120 | 378 | 120 | |
| 10/8F-G | 200 | 500-1000 | 180-820 | 12-56 | 60 | 560 | 533 | 178 | |
| 12/10G-G | 250 | 400-850 | 360-1200 | 12-60 | 65 | 600 | 667 | 220 | |
| 14/12G-G | 300 | 300-700 | 700-2700 | 8-70 | 65 | 600 | 864 | 241 | |
| 14/12TU-G | 300 | 300-700 | 700-2700 | 8-70 | 65 | 1200 | 864 | 241 | |
| 10/8F-GH | 200 | 500-1100 | 50-900 | 20-90 | 60 | 560 | 610 | 180 | |
| 12/10G-GH | 250 | 350-700 | 500-2000 | 20-80 | 70 | 600 | 915 | 210 | |
| 16/14TU-GH | 350 | 250-500 | 1000-2800 | 20-80 | 70 | 1200 | 1200 | 230 | |
Tobee® Схема компонентов насоса-ускорителя для дноуглубительных работ с гравием 14x12 T-G Heavy duty:
Tobee® Чертеж конструкции насоса-ускорителя для дноуглубительных работ с гравием 14x12 T-G Heavy duty:
Tobee® Уплотнение вала насоса-ускорителя для дноуглубительных работ с гравием 14x12 T-G Heavy duty:
Сальниковое уплотнение:
Как одно из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопроточной или полнопроточной компоновкой, в которой используется промывочная вода для предотвращения выхода среды из корпуса насоса. Этот тип уплотнения подходит для использования во всех условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, тефлон или арамидное волокно используются в качестве упаковочного материала для сальника. Для условий высокой абразивности доступна керамическая гильза вала.
Вытеснительное уплотнение:
Сочетание крыльчатки и вытеснителя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения отключения, этот тип уплотнения может справиться с требованиями к уплотнению для применений, где полнопроточное сальниковое уплотнение непрактично из-за отсутствия воды на месте или допускается попадание уплотнительной воды внутрь камеры перекачки для разбавления шлама.
Механическое уплотнение:
Шламовый насос серии TH Heavy duty использует герметичную конструкцию механического уплотнения, которая обеспечивает простоту установки и замены. Другие типы механических уплотнений входят в число опций, чтобы соответствовать шламовому насосу для различных применений перекачки.
Tobee® Тип привода насоса-ускорителя для дноуглубительных работ с гравием 14x12 T-G Heavy duty:
Tobee® Контроль качества насоса-ускорителя для дноуглубительных работ с гравием 14x12 T-G Heavy duty:
| Этапы производства | Мероприятия по контролю качества |
| Поступление сырья | Отбор проб, химический анализ материала |
| Литье и состав | Химический анализ материала деталей насоса |
| Контроль качества литья | |
| Механическая обработка ключевых компонентов | Контроль точности размеров |
| Балансировка крыльчатки | |
| Общая сборка | Эксплуатация процедуры |
| Гидравлическое статическое испытание | |
| Испытание характеристик насосного агрегата | Производительность и напор |
| Вибрация и шум | |
| Температура подшипника | |
| Окончательный осмотр | Упаковка насосного агрегата |
| Документы | |
| Запасные части и аксессуары |
Tobee® Послепродажное обслуживание насоса-ускорителя для дноуглубительных работ с гравием 14x12 T-G Heavy duty:
Поскольку детали мокрой части шламового насоса, такие как крыльчатка, футеровка корпуса, вставка FPL, втулка горловины, являются расходными деталями, мы всегда можем предоставить вам квалифицированные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от выхода товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и, помимо производства и продажи насосов, зарубежная установка насосов становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Технический паспорт, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо потребности.
Tobee® Применение насоса-ускорителя для дноуглубительных работ с гравием 14x12 T-G Heavy duty на месте:
1) Шахта: Насос для шлама черной, цветной руды и все виды концентрата и хвостов
2) Металлургия: Транспортировка различных шламов для производства алюминия или стали
3)Уголь: Добыча угля, промывка и транспортировка различных грубых и мелких угольных шламов
4) Электричество: Удаление золы электростанций, промывка золы, транспортировка различных шлаков или шламов золы
5) Строительные материалы: Транспортировка различных шламов из песка и грязи (например, цементного шлама)
6) Химическая: Транспортировка различных абразивных шламов на фосфатных или калийных заводах удобрений
7) Водоснабжение: Дноуглубление озер, рек, осадок, песок, транспортировка высокопластичной глины по всасывающей линии
Tobee® G Sand Gravel Pump Запасные части:
FAQ:
Примечание:
* Tobee® является зарегистрированным товарным знаком и никоим образом не представляет и не связан с ® группы Weir Minerals. Все названия, номера, символы и описания используются только для справки и не подразумевают, что какие-либо перечисленные насосы или детали являются продуктом Pumps.
* Tobee® 14x12 G-G гравийные насосы и запасные части взаимозаменяемы только с ® 14x12 G-G гравийными насосами и запасными частями.
* Этот документ является собственностью Tobee® Pump и не может быть воспроизведен или раскрыт третьей стороне без письменного разрешения.
