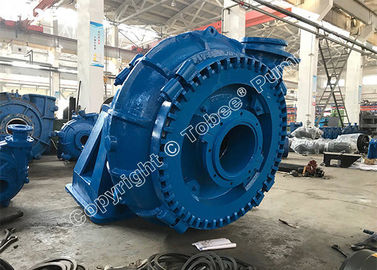

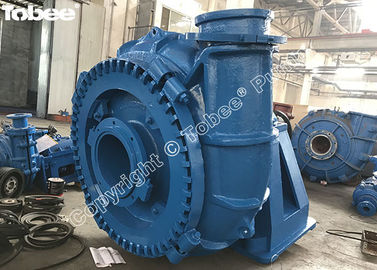

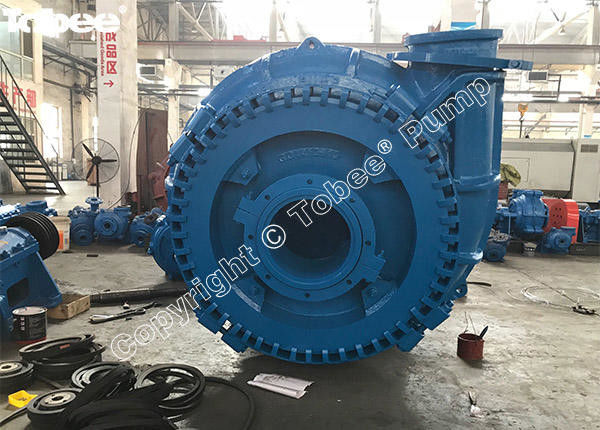

Tobee® Дноуглубительный гравийный бустерный насос представляет собой наиболее полную линейку центробежных гравийно-песчаных насосов для использования в горнодобывающей, химической и общей промышленности. Горизонтальные песчано-гравийные насосы предназначены для тяжелых условий эксплуатации, таких как горнодобывающая промышленность, энергетика, дноуглубительные работы на реках и хвостохранилищах, а также для специальных применений, которые используются для непрерывной перекачки высокоабразивных, высокоплотных песков и гравия.
Спецификация:
Размер (выход): от 4" до 22" насос
Производительность: 36~ 3700 м3/ч
Напор: 6 м ~ 95 м
Обработка твердых частиц: 0 ~ 650 мм
Концентрация: 0%~ 70%
Материал: Высокохромистый сплав
Подробная спецификация:
1. Усовершенствованная модель гидравлического дноуглубительного песчаного насоса, 3D-дизайн CAD, высокая эффективность и очевидная экономия энергии.
2. Большая глубина дноуглубительных работ, высокая плотность дноуглубительного ила, хороший NPSH насоса и высокая способность всасывания.
3. Высокая пропускная способность. Дноуглубительный насос может непрерывно выгружать гравий, комки высокопластичной почвы и т. д.

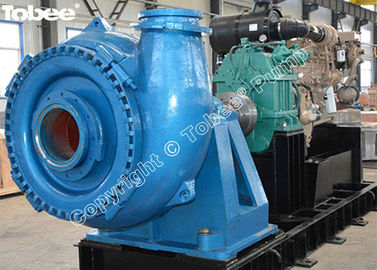

4. Гравийно-песчаный насос может быть напрямую соединен с электродвигателем или дизельным двигателем.
5. Широкое применение. Гравийно-песчаный насос может использоваться в различных типах почв. Как правило, дноуглубительный песчаный насос оснащается крыльчаткой с 3 или 5 лопастями. В то же время крыльчатки могут быть предоставлены с различными диаметрами и типами лопастей для соответствия различным условиям работы.
6. Небольшие гидравлические потери, высокая эффективность и низкий расход масла.
7. Небольшой объем, легкий вес.
8. Стабильная работа, небольшая вибрация, низкий уровень шума.
9. Простая и надежная конструкция, легкая разборка и сборка, удобное обслуживание.
10. Надежное уплотнение без утечек.
11. Длительный срок службы деталей.
Tobee® Дноуглубительный гравийный бустерный насос Параметр производительности:
| Модель | Диаметр выходного отверстия. (мм) |
Характеристики чистой воды |
Диаметр крыльчатки (мм) |
Макс.. Твердые частицы (мм) |
|||||
| Скорость n (об/мин) |
Поток Q (м3/ч) |
Напор H (м) |
Эф.η (%) |
Макс.. Мощность (кВт) |
|||||
| 6/4D-TG | 100 | 600-1400 | 36-250 | 7-56 | 50 | 60 | 378 | 82 | |
| 8/6E-TG | 150 | 800-1400 | 180-540 | 12-52 | 60 | 120 | 378 | 120 | |
| 10/8F-TG | 200 | 500-1000 | 180-820 | 12-56 | 60 | 560 | 533 | 178 | |
| 12/10G-TG | 250 | 400-850 | 360-1200 | 12-60 | 65 | 600 | 667 | 220 | |
| 14/12G-TG | 300 | 300-700 | 700-2700 | 8-70 | 65 | 600 | 864 | 241 | |
| 14/12TU-TG | 300 | 300-700 | 700-2700 | 8-70 | 65 | 1200 | 864 | 241 | |
| 10/8F-TGH | 200 | 500-1100 | 50-900 | 20-90 | 60 | 560 | 610 | 180 | |
| 12/10G-TGH | 250 | 350-700 | 500-2000 | 20-80 | 70 | 600 | 915 | 210 | |
| 16/14TU-TGH | 350 | 250-500 | 1000-2800 | 20-80 | 70 | 1200 | 1200 | 230 | |
Tobee® Дноуглубительный гравийный бустерный насос Схема компонентов:
Tobee® Дноуглубительный гравийный бустерный насос Конструкционный чертеж:
Tobee® Дноуглубительный гравийный бустерный насос Уплотнение вала:
Сальниковое уплотнение:
Являясь одним из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопроточной или полнопроточной компоновкой, в которой используется промывочная вода для предотвращения выхода среды из корпуса насоса. Этот тип уплотнения подходит для использования во всех условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, тефлон или арамидное волокно используются в качестве упаковочного материала для сальника. Для условий высокой абразивности доступна керамическая гильза вала.
Вытеснительное уплотнение:
Сочетание крыльчатки и вытеснителя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения отключения, этот тип уплотнения может справиться с требованиями к уплотнению для применений, где полнопроточное сальниковое уплотнение непрактично из-за отсутствия воды на месте или допускается попадание уплотнительной воды внутрь камеры перекачки для разбавления суспензии.
Механическое уплотнение:
Насос для тяжелых суспензий серии TH использует герметичную конструкцию механического уплотнения, которая обеспечивает простоту установки и замены. Другие типы механических уплотнений входят в число опций, чтобы соответствовать шламовому насосу для различных применений перекачки.
Tobee® Дноуглубительный гравийный бустерный насос Тип привода:
Tobee® Дноуглубительный гравийный бустерный насос Контроль качества:
| Этапы производства | Мероприятия по контролю качества |
| Поступление сырья | Отбор проб, химический анализ материала |
| Литье и состав | Химический анализ материала деталей насоса |
| Контроль качества литья | |
| Механическая обработка ключевых компонентов | Контроль точности размеров |
| Балансировка крыльчатки | |
| Общая сборка | Операция процедуры |
| Гидравлическое статическое испытание | |
| Испытание производительности насосного агрегата | Производительность и напор |
| Вибрация и шум | |
| Температура подшипника | |
| Окончательный осмотр | Упаковка насосного агрегата |
| Документы | |
| Запасные части и аксессуары |
Tobee® Дноуглубительный гравийный бустерный насос Послепродажное обслуживание:
Поскольку детали мокрой части шламового насоса, такие как крыльчатка, футеровка корпуса, вставка FPL, втулка горловины, являются расходными деталями, мы всегда можем предоставить вам квалифицированные детали шламового насоса в течение очень короткого времени.
Услуги по упаковке и транспортировке
Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от выхода товара с завода до пункта назначения.
Услуги по установке
Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и, помимо производства и продажи насосов, зарубежная установка насосов становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Технический паспорт, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо потребности.
Tobee® Дноуглубительный гравийный бустерный насос Применение на месте:
1)Шахта:Насос для шлама черной, цветной руды и все виды концентратов и хвостов
2)Металлургия:Транспортировка различных шламов для производства алюминия или стали
3)Уголь: Добыча угля, промывка и транспортировка различных грубых и мелких угольных шламов
4)Электричество:Удаление золы электростанций, промывка золы, транспортировка различных шлаков или шламов золы
5)Строительные материалы:Транспортировка различных шламов из песка и грязи (например, цементного шлама)
6)Химическая: Транспортировка различных абразивных шламов на фосфатных или калийных заводах
7)Водоснабжение:Дноуглубление озер, рек, осадок, песок, транспортировка высокопластичной глины к линии всасывания
Tobee™ TG Песчано-гравийный насос Запасные части:
