| Size: | 4~22 inch pump | Capacity: | 12~3700m3/h |
|---|---|---|---|
| Head: | 3~95m | Material: | High chrome alloy,Cast Iron,Stainless steel etc |
| Seal type: | Expeller seal, Packing seal, Mechanical seal | No. of vanes: | 2~5 Vanes |
| Impeller suction way: | End Suction Gravel Pump | Shaft position from the horizontal: | Horizontal Pump |
| Pump color: | Decided By Users | Warranty: | One Year |
| Certificate: | ISO,CE,SGS,DNV | Application: | Mining,Coal,Metallurgy,Dredging,Power plant,Chemical plant etc |

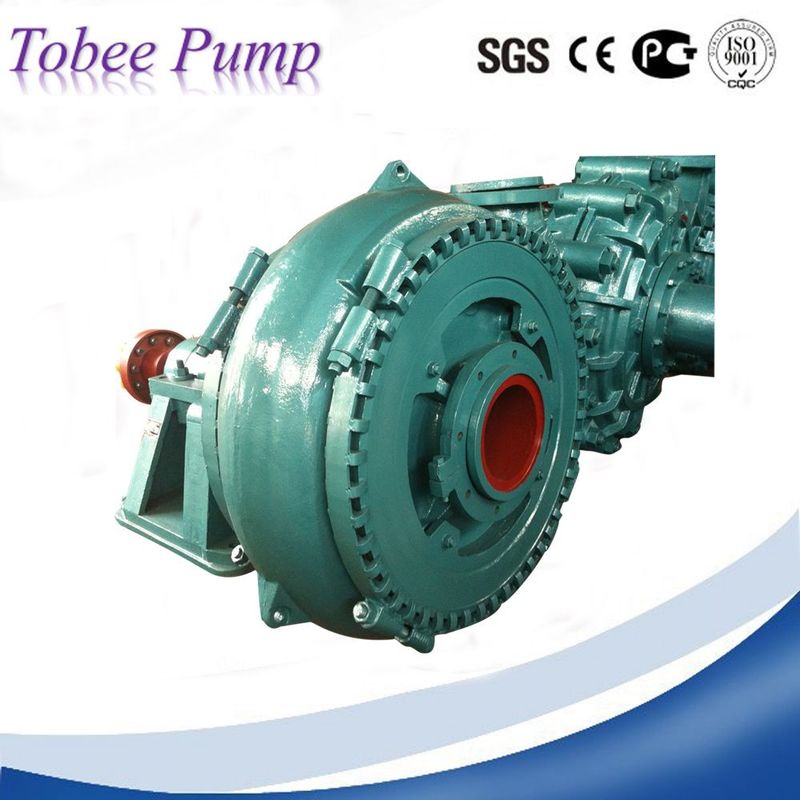

Тоби насосTMTG Насос на песок и гравийявляются наиболее полным ассортиментом центробежных гравийных песковых насосов для использования в горнодобывающей, химической и общей промышленности.Горизонтальные песчаные гравийные насосы предназначены для тяжелых применений, таких как добыча полезных ископаемых, электроэнергетический сектор, дноуглубление реки и хвостохранилища, а также специальные приложения, которые используются для непрерывного перекачивания высокоабразивного песка и гравия с высокой плотностью.
Спецификация:
Размер (разрядка): 4 "до 22" насос
Пропускная способность: 36-3700 м3/ч
Голова: 6 ~ 95 м
Упаковка твердых веществ: 0 ~ 650 мм
Концентрация: 0% ~ 70%
Материал:Сплав высокохромный
Подробная спецификация:
1Усовершенствованная модель гидравлического бурового песчаного насоса, CAD 3D дизайн, высокая эффективность и очевидное энергосбережение.
2Большая глубина дноуглубительного песка, высокая плотность дноуглубительной грязи, хорошее NPSH насоса и сильная способность к подъему всасывания.
3Высокая пропускная способность. Насос может постоянно выпускать гравий, высокий пластиковый грунт и т.д.
4Насос на песок может быть напрямую соединен с двигателем или дизельным двигателем.
5. Широкое применение.Пампа для песка из гравия может быть использована в различных типах почвенного качества.Обычно,насос для песка из дноводства сочетается с винтом с 3 или 5 штук лопатки.маятники могут быть оснащены различными диаметрами и типами лопастей для удовлетворения различных условий работы.
6Небольшие гидравлические потери, высокая эффективность и низкое потребление масла.
7Небольшой объем, легкий вес.
8Устойчивая работа, небольшая вибрация, низкий шум.
9Простая и надежная конструкция, легкая разборка и сборка, удобное обслуживание.
10Надежная уплотнение без утечки.
11Долгий срок службы деталей.
Параметр производительности насоса для песчаного гравия TobeeTM TG:
| Модель | Выпуск Диа. (мм) |
Показатели работы в чистой воде |
Диапазон импеллера. (мм) |
Макс.твердые (мм) |
|||||
| Скорость n (rpm) |
ПотокQ. (м3/ч) |
ГоловаH (m) |
Эф. (%) |
Макс.Сила (kw) |
|||||
| 6/4D-TG | 100 | 600-1400 | 36-250 | 7-56 | 50 | 60 | 378 | 82 | |
| 8/6E-TG | 150 | 800-1400 | 180-540 | 12-52 | 60 | 120 | 378 | 120 | |
| 10/8F-TG | 200 | 500-1000 | 180-820 | 12-56 | 60 | 560 | 533 | 178 | |
| 12/10G-TG | 250 | 400-850 | 360-1200 | 12-60 | 65 | 600 | 667 | 220 | |
| 14/12G-TG | 300 | 300-700 | 700-2700 | 8-70 | 65 | 600 | 864 | 241 | |
| 14/12TU-TG | 300 | 300-700 | 700-2700 | 8-70 | 65 | 1200 | 864 | 241 | |
| 10/8F-TGH | 200 | 500-1100 | 50-900 | 20-90 | 60 | 560 | 610 | 180 | |
| 12/10G-TGH | 250 | 350-700 | 500-2000 | 20-80 | 70 | 600 | 915 | 210 | |
| 16/14TU-TGH | 350 | 250 - 500 | 1000-2800 | 20-80 | 70 | 1200 | 1200 | 230 | |
Диаграмма компонентов насоса для песчаного гравия TobeeTM TG:
Тоби TM TG песчаный гравийный насосСтруктурный чертеж:
Тоби TM TG песчаный гравийный насосЗапечатка вала:
Печать упаковки:
Как один из наиболее часто используемых уплотнений для вращающихся валов,уплотнитель упаковки может быть поставлен с низким или полным отмыванием, которое использует воду для промывки, чтобы предотвратить выход средств из корпуса насоса.Этот вид уплотнения подходит для использования при любых условиях насоса.Тефлон или aramid волокна используются в качестве упаковочного материала для железыДля условий высокого износа доступен керамический рукав вала.
Печать выталкивателя:
Сочетание винта и экспелера создает давление, необходимое для уплотнения от утечки.Этот тип уплотнения может выполнять требования к уплотнению для приложений, где полная уплотнение железы нецелесообразно из-за отсутствия воды на месте., или уплотнительной воде разрешается проникать внутрь насосной камеры для разбавления навоза.
Механическая уплотнитель:
Насос для тяжелой работы TH использует герметичное механическое уплотнение, которое позволяет легко устанавливать и заменять.Другие виды механической уплотнения являются одним из вариантов, подходящих для насоса для различных насосных применений.
Тоби TM TG песчаный гравийный насосТип диска:
Тоби TM TG песчаный гравийный насосКонтроль качества:
| Стадии производства | Проведение контроля качества |
| Прибытие сырья | Отбор проб, химический анализ материалов |
| Кастинг и композиция | Химический анализ деталей насоса |
| Проверка качества литья | |
| Обработка ключевых компонентов | Проверка точности размеров |
| Балансировка импеллера | |
| Генеральная ассамблея | Операция по процедуре |
| Гидравлическое статическое испытание | |
| Испытание производительности насосной установки | Пропускная способность и голова |
| Вибрации и шум | |
| Температура подшипника | |
| Заключительная проверка | Упаковка насосной установки |
| Документы | |
| Запчасти и аксессуары |
Tobee TM TG Песчаный гравий насос Послепродажная служба:
Поскольку влажные концы шлаковой насос части, такие как двигатель, вольт линейки, FPL вставки, горло куст являются потребительские части и мы могли бы предоставить вам всегда квалифицированные шлаковой насос части в течение очень короткого времени.
Услуги по перевозке упаковки
Учитывая размер заказа, мы можем предоставить коробку или паллет по вашим потребностям, чтобы убедиться, что он достаточно безопасен во время дальних дорожных и морских перевозок.У нас есть собственная экспортная компания, и мы можем помочь вам найти лучшее решение и услуги по морской перевозке для вас от товаров из фабрики до пункта назначения..
Услуги по установке
Tobee Pump имеют более чем 30-летний опыт работы с установкой насосов и хорошо осведомлены о любом применении.Мы могли бы предоставить за рубежом насос монтаж сервиса и ожидать насос производства и продажУстановка насосов за рубежом становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Технический лист данных, кривая производительности, чертеж общего расположения, руководство по эксплуатации будут отправлены в течение 24 для вашей проверки, так что, пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо потребности.
Tobee TM TG песчаный гравий насос на месте применения:
1) Горный:Черный, нежелезная руда насос для отработки отходов и все виды концентратов и отходов
2)Металлургия:Перевозка различных отложений для производства алюминия или стали
3)Уголь: добыча угля, промывка и транспортировка различных грубых и мелких угольных отходов
4)Электроэнергия:Удаление пепла электростанций,попел отмывания,различных отложений пепла или транспортировка пепельного навоза
5)Строительные материалы:Различные грязевые песчаные отходы (например, цементные отходы) транспортировка
6)Химические вещества: Фабрика фосфатических удобрений или калийных удобрений различные абразивные отходы
7)Сохранение воды:Озеро, речные дноуборы, осадки, песок, высокопластиковая глина
Тоби TM TG песчаный гравийный насосЗапчасти:
