Tobee® Гравийный насос для подъема труб

Tobee® Гравийный насос для подъема труб

КНР Tobee® Гравийный насос для подъема труб поставщик

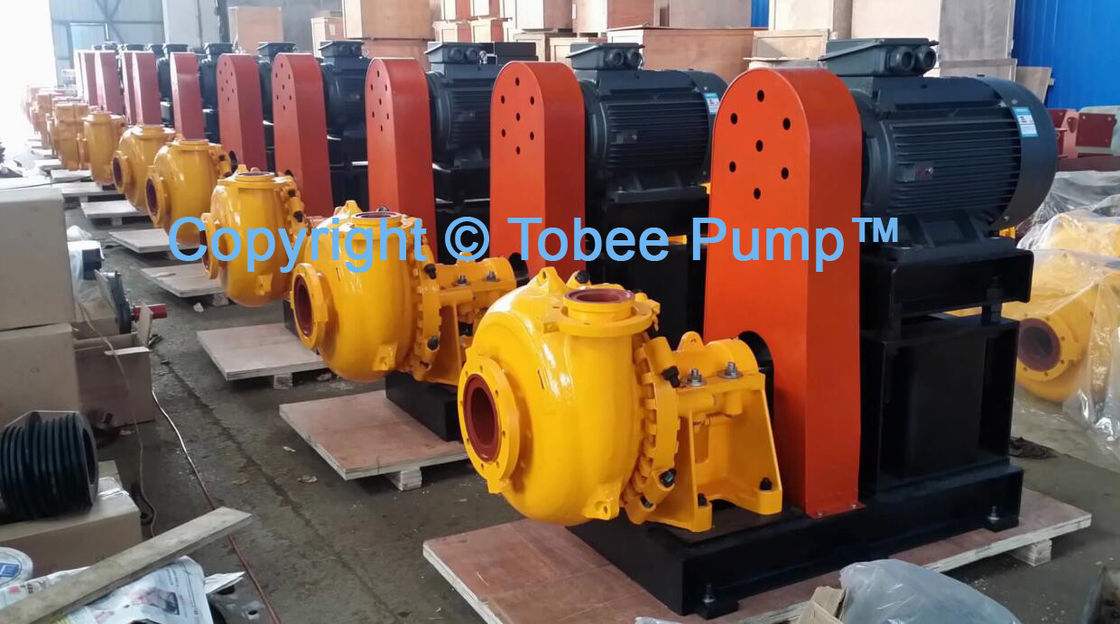

Большие изображения :  Tobee® Гравийный насос для подъема труб

Подробная информация о продукте:

Place of Origin: Hebei
Фирменное наименование: TOBEE PUMP
Сертификация: ISO,CE,SGS
Model Number: TG

Оплата и доставка Условия:

Minimum Order Quantity: 1
Цена: 1200
Packaging Details: Wooden case
Время доставки: 7 дней
Payment Terms: T/T, L/C, D/A, , D/P, T/T, Western Union, MoneyGram
Поставка способности: 5800
Подробное описание продукта
Размер: Насос 4~22 дюйма производительность: 12 ~ 3700 м3/ч
Головка: 3 ~ 95 м материалы: Высокохромистый сплав, Чугун, Нержавеющая сталь и т.д.
Тип уплотнения: Уплотнение экспеллера, уплотнение упаковки, механическое уплотнение Число лопастей: 2 ~ 5 лопаток
Impeller suction way: End Suction Gravel Pump Shaft position from the horizontal: Horizontal Pump
Pump color: Decided By Users Гарантия: Один год
Certificate: ISO,CE,SGS,DNV Приложение: Добыча полезных ископаемых,Уголь,Металлургия,Дноуглубление,Электростанция,Химический завод и т.д.

Tobee® TПескогравийный насос G Sand являются наиболее полной линейкой центробежных пескогравийных насосов для использования в горнодобывающей, химической и общей промышленности. Горизонтальные пескогравийные насосы предназначены для тяжелых условий эксплуатации, таких как горнодобывающая промышленность, энергетика, дноуглубительные работы на реках и хвостохранилищах, а также для специальных применений, которые используются для непрерывной перекачки высокоабразивного песка и гравия высокой плотности.



Спецификация:

Размер (выход): от 4" до 22" Насос
Производительность: 36~ 3700 м3/ч
Напор: 6 м ~ 95 м
Перекачиваемые твердые частицы: 0 ~ 650 мм
Концентрация: 0%~ 70%
Материал: Высокохромистый сплав



Подробная спецификация:

1. Усовершенствованная модель гидравлического земснаряда для песка, 3D-дизайн CAD, высокая эффективность и очевидная энергосбережение.

2. Большая глубина земснаряда для песка, высокая плотность земснарядного шлама, хороший NPSH насоса и способность к сильному всасыванию.

3. Высокая пропускная способность. Земснарядный насос может непрерывно выгружать гравий, комки высокопластичной почвы и т.д.

4. Пескогравийный насос может быть непосредственно соединен с двигателем или дизельным двигателем.

5. Широкое применение. Пескогравийный насос может использоваться в различных типах качества почвы. Как правило, земснарядный песковый насос сочетается с рабочим колесом с 3 или 5 лопастями. В то же время рабочие колеса могут быть предоставлены с различными диаметрами и типами лопастей для удовлетворения различных условий работы.

6. Небольшие гидравлические потери, высокая эффективность и низкий расход масла.

7. Небольшой объем, легкий вес.

8. Стабильная работа, небольшая вибрация, низкий уровень шума.

9. Простая и надежная конструкция, легкая разборка и сборка, удобное обслуживание.

10. Надежное уплотнение без утечек.

11. Длительный срок службы деталей.



Tobee® Параметры производительности пескогравийного насоса TG:

Модель Диаметр выходного отверстия.
(мм)
Характеристики чистой воды

Диаметр рабочего колеса

(мм)

Макс. Твердые частицы
(мм)
Скорость n
(об/мин)
Поток Q
(м3/ч)
Напор H
(м)

Эфф.η

(%)

Макс. Мощность
(кВт)
6/4D-TG 100 600-1400 36-250 7-56 50 60 378 82
8/6E-TG 150 800-1400 180-540 12-52 60 120 378 120
10/8F-TG 200 500-1000 180-820 12-56 60 560 533 178
12/10G-TG 250 400-850 360-1200 12-60 65 600 667 220
14/12G-TG 300 300-700 700-2700 8-70 65 600 864 241
14/12TU-TG 300 300-700 700-2700 8-70 65 1200 864 241
10/8F-TGH 200 500-1100 50-900 20-90 60 560 610 180
12/10G-TGH 250 350-700 500-2000 20-80 70 600 915 210
16/14TU-TGH 350 250-500 1000-2800 20-80 70 1200 1200 230





































Tobee® Схема компонентов пескогравийного насоса TG:



Tobee® Гравийный насос для подъема труб

Tobee® TG Sand Gravel Pump Конструкционный чертеж:

Tobee® Гравийный насос для подъема труб

Tobee® TG Sand Gravel Pump Уплотнение вала:



Сальниковое уплотнение:

Являясь одним из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопроточной или полнопроточной компоновкой, в которой используется промывочная вода для предотвращения выхода среды из корпуса насоса. Этот тип уплотнения подходит для использования во всех условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, тефлон или арамидное волокно используются в качестве упаковочного материала для сальника. Для условий высокой абразивности доступна керамическая гильза вала.



Уплотнение с вытеснителем:

Сочетание рабочего колеса и вытеснителя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения отключения, этот тип уплотнения может обрабатывать требования к уплотнению для применений, где полнопроточное сальниковое уплотнение непрактично из-за отсутствия воды на месте или допускается попадание уплотнительной воды внутрь камеры перекачки для разбавления суспензии.



Механическое уплотнение:

Насос для тяжелых суспензий серии TH использует герметичную конструкцию механического уплотнения, которая обеспечивает простоту установки и замены. Другие типы механических уплотнений входят в число вариантов, подходящих для шламового насоса для различных применений перекачки.



Tobee® TG Sand Gravel Pump Тип привода:

Tobee® Гравийный насос для подъема труб



Tobee® TG Sand Gravel Pump Контроль качества:

Этапы производства Мероприятия по контролю качества
Поступление сырья Отбор проб, химический анализ материала
Литье и состав Химический анализ материала деталей насоса
Контроль качества литья
Механическая обработка основных компонентов Контроль точности размеров
Балансировка рабочего колеса
Общая сборка Операция процедуры
Гидравлическое статическое испытание
Испытание производительности насосного агрегата Производительность и напор
Вибрация и шум
Температура подшипника
Окончательный осмотр Упаковка насосного агрегата
Документы
Запасные части и аксессуары























Tobee® TG Sand Gravel Pump Послепродажное обслуживание:

Поскольку детали мокрой части шламового насоса, такие как рабочее колесо, футеровка улитки, вставка FPL, втулка горловины, являются расходными деталями, и мы всегда можем предоставить вам качественные детали шламового насоса в течение очень короткого времени.



Услуги по упаковке и транспортировке

Учитывая размер заказа насоса, мы можем предоставить футляр или поддон в соответствии с вашими потребностями, чтобы обеспечить его достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от выхода товара с завода до пункта назначения.



Услуги по установке

Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить услуги по установке насосов за границей, и, ожидая производства и продажи насосов, установка насосов за границей становится все более популярной среди наших постоянных клиентов за границей.



Услуги технической поддержки

Техническое описание, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо потребности.



Tobee® TG Sand Gravel Pump Применение на месте:

Tobee® Гравийный насос для подъема труб

1)Шахта:Шлам черной и цветной руды и все виды концентрата и хвостов

2)Металлургия:Транспортировка различных шламов для производства алюминия или стали

3)Уголь: Добыча угля, обогащение и транспортировка различных крупных и мелких угольных шламов

4)Электричество:Удаление золы с электростанции, промывка золы, транспортировка различных шлаков или зольного шлама

5)Строительные материалы:Транспортировка различных шламов песка (например, цементного шлама)

6)Химическая: Фосфатные удобрения или калийные удобрения завод различные абразивные шламы

7)Водоснабжение:Дноуглубительные работы на озере, реке, осадок, песок, Высокопластичная глина Линия всасывания для транспортировки



Tobee® TG Sand Gravel Pump Запасные части:

Tobee® Гравийный насос для подъема труб



FAQ:

1.Q: Вы фабрика или торговая компания?

A: Мы являемся крупной производственной фабрикой насосов с 30-летним опытом.

2.Q: Где находится ваша фабрика? Как я могу туда попасть?

A: Наша фабрика расположена в городе Шицзячжуан, провинция Хэбэй, Китай. Вы можете прилететь прямо в аэропорт Шицзячжуан. Все наши клиенты, из дома или из-за рубежа, тепло приветствуются, чтобы посетить нас!

3.Q: Из какого материала сделаны ваши насосы?

A: Материалы могут быть выбраны из высокохромистого сплава или резины, полиуретана, чугуна, SS304, SS316, CD4MCu, Duplex SS, бронзы и т. д. Мы также можем выбрать материал в соответствии с требованиями клиентов.

4.Q: Как я могу получить образцы?

A: Мы рады предложить вам образцы.

5.Q: Как ваша фабрика относится к контролю качества?

A: "Качество является приоритетом. мы всегда придаем большое значение контролю качества с самого начала и до самого конца. На нашей фабрике работает 15~20 QC.
