ТобиTM - насос для увеличения мощности труб

ТобиTM - насос для увеличения мощности труб

КНР ТобиTM - насос для увеличения мощности труб поставщик

Большие изображения :  ТобиTM - насос для увеличения мощности труб

Подробная информация о продукте:

Место происхождения: Хебэй
Фирменное наименование: TOBEE PUMP
Сертификация: ISO,CE,SGS
Номер модели: Tg

Оплата и доставка Условия:

Количество мин заказа: 1
Цена: 1200
Упаковывая детали: Деревянный корпус
Время доставки: 7 дней
Условия оплаты: T/T, L/C, D/A, , D/P, T/T, Western Union, MoneyGram
Поставка способности: 5800
Подробное описание продукта
Размер: Насос 4~22 дюйма производительность: 12 ~ 3700 м3/ч
Головка: 3 ~ 95 м материалы: Высокохромистый сплав, Чугун, Нержавеющая сталь и т.д.
Тип уплотнения: Уплотнение экспеллера, уплотнение упаковки, механическое уплотнение Число лопастей: 2 ~ 5 лопаток
Путь всасывания импеллера: Концевой гравийный насос Положение вала относительно горизонтали: Горизонтальный насос
Цвет насоса: Решено пользователями Гарантия: Один год
Сертификат: ISO,CE,SGS,DNV Приложение: Добыча полезных ископаемых,Уголь,Металлургия,Дноуглубление,Электростанция,Химический завод и т.д.

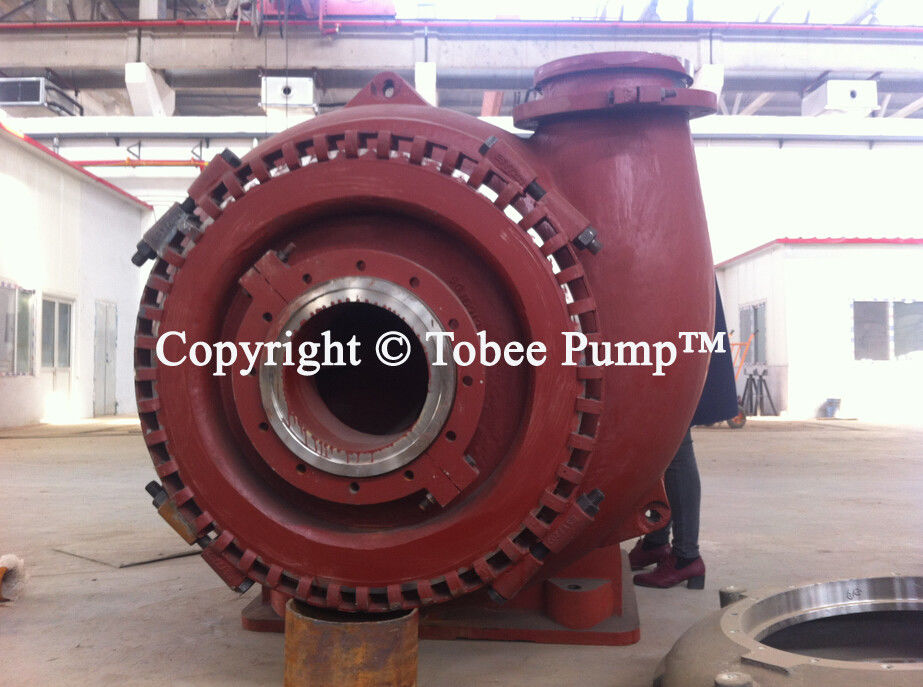

Tobee™ TG Песко-гравийный насос представляет собой наиболее полную линейку центробежных песко-гравийных насосов для использования в горнодобывающей, химической и общей промышленности. Горизонтальные песко-гравийные насосы предназначены для тяжелых условий эксплуатации, таких как горнодобывающая промышленность, энергетика, дноуглубительные работы на реках и хвостохранилищах, а также для специальных применений, которые используются для непрерывной перекачки высокоабразивного песка и гравия высокой плотности.



Спецификация:

Размер (выход): от 4" до 22" насос
Производительность: 36~ 3700 м3/ч
Напор: 6 м ~ 95 м
Перекачиваемые твердые частицы: 0 ~ 650 мм
Концентрация: 0%~ 70%
Материал: Высокохромистый сплав



Подробная спецификация:

1. Усовершенствованная модель гидравлического земснаряда, 3D-дизайн CAD, высокая эффективность и очевидная энергосберегающая способность.

2. Большая глубина земснаряда, высокая плотность земснарядного шлама, хороший NPSH насоса и высокая способность всасывания.

3. Высокая пропускная способность. Земснарядный насос может непрерывно выгружать гравий, комки высокопластичной почвы и т.д.

4. Песко-гравийный насос может быть непосредственно соединен с электродвигателем или дизельным двигателем.

5. Широкое применение. Песко-гравийный насос может использоваться в различных типах почвы. Как правило, земснарядный насос оснащается рабочим колесом с 3 или 5 лопастями. В то же время рабочие колеса могут быть предоставлены с различными диаметрами и типами лопастей в соответствии с различными условиями работы.

6. Небольшие гидравлические потери, высокая эффективность и низкий расход масла.

7. Небольшой объем, легкий вес.

8. Стабильная работа, небольшая вибрация, низкий уровень шума.

9. Простая и надежная конструкция, легкая разборка и сборка, удобное обслуживание.

10. Надежное уплотнение без утечек.

11. Длительный срок службы деталей.



Параметры производительности песко-гравийного насоса Tobee™ TG:

Модель Диаметр выходного отверстия.
(мм)
Характеристики чистой воды

Диаметр рабочего колеса

(мм)

Макс.. Твердые частицы
(мм)
Скорость n
(об/мин)
Поток Q
(м3/ч)
Напор H
(м)

Эфф.η

(%)

Макс.. Мощность
(кВт)
6/4D-TG 100 600-1400 36-250 7-56 50 60 378 82
8/6E-TG 150 800-1400 180-540 12-52 60 120 378 120
10/8F-TG 200 500-1000 180-820 12-56 60 560 533 178
12/10G-TG 250 400-850 360-1200 12-60 65 600 667 220
14/12G-TG 300 300-700 700-2700 8-70 65 600 864 241
14/12TU-TG 300 300-700 700-2700 8-70 65 1200 864 241
10/8F-TGH 200 500-1100 50-900 20-90 60 560 610 180
12/10G-TGH 250 350-700 500-2000 20-80 70 600 915 210
16/14TU-TGH 350 250-500 1000-2800 20-80 70 1200 1200 230





































Схема компонентов песко-гравийного насоса Tobee™ TG:



ТобиTM - насос для увеличения мощности труб

Tobee™ TG Песко-гравийный насос Конструкционный чертеж:

ТобиTM - насос для увеличения мощности труб

Tobee™ TG Песко-гравийный насос Уплотнение вала:



Сальниковое уплотнение:

Являясь одним из наиболее часто используемых уплотнений для вращающихся валов, сальниковое уплотнение может поставляться с низкопромывочной или полнопромывочной компоновкой, в которой используется промывочная вода для предотвращения выхода среды из корпуса насоса. Этот тип уплотнения подходит для использования во всех условиях перекачки. В ситуациях, когда могут возникнуть коррозионные твердые частицы или высокая температура, тефлон или арамидное волокно используются в качестве упаковочного материала для сальника. Для условий высокой абразивности доступна керамическая втулка вала.



Уплотнение с вытеснителем:

Сочетание рабочего колеса и вытеснителя создает давление, необходимое для герметизации от утечек. Вместе с сальниковым уплотнением или манжетным уплотнением, которое используется в качестве уплотнения при остановке, этот тип уплотнения может справиться с требованиями к уплотнению для применений, где полнопромывочное сальниковое уплотнение непрактично из-за отсутствия воды на месте или допускается попадание уплотнительной воды внутрь камеры перекачки для разбавления суспензии.



Механическое уплотнение:

Насос для тяжелых суспензий серии TH использует герметичную конструкцию механического уплотнения, которая обеспечивает простоту установки и замены. Другие типы механических уплотнений являются вариантами для соответствия шламовому насосу для различных применений перекачки.



Tobee™ TG Песко-гравийный насос Тип привода:

ТобиTM - насос для увеличения мощности труб



Tobee™ TG Песко-гравийный насос Контроль качества:

Этапы производства Мероприятия по контролю качества
Поступление сырья Отбор проб, анализ химического состава материала
Литье и состав Анализ химического состава материала деталей насоса
Контроль качества литья
Механическая обработка ключевых компонентов Контроль точности размеров
Балансировка рабочего колеса
Общая сборка Операция процедуры
Гидравлическое статическое испытание
Испытание производительности насосного агрегата Производительность и напор
Вибрация и шум
Температура подшипника
Окончательный осмотр Упаковка насосного агрегата
Документы
Запасные части и аксессуары























Послепродажное обслуживание песко-гравийного насоса Tobee™ TG:

Поскольку детали мокрой части шламового насоса, такие как рабочее колесо, футеровка корпуса, вставка FPL, втулка горловины, являются расходными деталями, мы всегда можем предоставить вам квалифицированные детали шламового насоса в течение очень короткого времени.



Услуги по упаковке и транспортировке

Учитывая размер заказа насоса, мы можем предоставить ящик или поддон в соответствии с вашими потребностями, чтобы обеспечить его достаточную безопасность во время дальних автомобильных и морских перевозок. Имеет собственную экспортную компанию, поэтому мы можем помочь вам найти лучшее решение и обслуживание морских перевозок для вас от выхода товара с завода до пункта назначения.



Услуги по установке

Tobee Pump имеет более чем 30-летний опыт работы монтажников насосов и хорошо осведомлен о любых применениях на месте. Мы можем предоставить зарубежные услуги по установке насосов, и, за исключением производства и продажи насосов, зарубежная установка насосов становится все более популярной среди наших постоянных клиентов за рубежом.



Услуги технической поддержки

Технический паспорт, кривая производительности, общий чертеж, руководство по эксплуатации будут отправлены в течение 24 часов для вашей проверки, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо потребности.



Применение песко-гравийного насоса Tobee™ TG на месте:

ТобиTM - насос для увеличения мощности труб

1)Шахта:Перекачка материала шлама черных и цветных руд и всех видов концентратов и хвостов

2)Металлургия:Транспортировка различных шламов для производства алюминия или стали

3)Уголь:Добыча угля, промывка и транспортировка различных шламов крупного и мелкого угля

4)Электричество:Удаление золы электростанции, промывка золы, транспортировка различных шлаковых отходов или шламовой золы

5)Строительные материалы:Транспортировка различных шламов песка и грязи (например, цементного шлама)

6)Химическая:Транспортировка различных абразивных шламов фосфатных или калийных удобрений

7)Водосбережение:Дноуглубительные работы на озерах, реках, осадок, песок, транспортировка высокопластичной глины по всасывающей линии



Tobee™ TG Песко-гравийный насос Запасные части:

ТобиTM - насос для увеличения мощности труб



FAQ:

1.Q: Вы фабрика или торговая компания?

A: Мы большая производственная насосная фабрика с 30-летним опытом.

2.Q: Где находится ваша фабрика? Как я могу туда попасть?

A: Наша фабрика расположена в городе Шицзячжуан, провинция Хэбэй, Китай. Вы можете прилететь прямо в аэропорт Шицзячжуана. Все наши клиенты, из дома или из-за рубежа, тепло приветствуются, чтобы посетить нас!

3.Q: Из какого материала сделаны ваши насосы?

A: Материалы могут быть выбраны из высокохромистого сплава или резины, полиуретана, чугуна, SS304, SS316, CD4MCu, Duplex SS, бронзы и т. д. Мы также можем выбрать материал в соответствии с требованиями клиентов.

4.Q: Как я могу получить образцы?

A: Мы рады предложить вам образцы.

5.Q: Как ваша фабрика относится к контролю качества?

A: «Качество является приоритетом. мы всегда придаем большое значение контролю качества с самого начала и до самого конца. На нашей фабрике работает 15~20 QC.
