Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер: | Насос 1~16 дюймов | производительность: | 30 ~ 2300 м3/ч |
|---|---|---|---|
| Head:: | 3~58m | Материалы: | Чугун, SS304, SS316L, дуплексная нержавеющая сталь и т.д. |
| Тип уплотнения: | Уплотнение экспеллера, уплотнение упаковки, механическое уплотнение | Путь всасывания импеллера: | Вытяжной насос для целлюлозы |
| Положение вала относительно горизонтали: | горизонтальный целлюлозный насос | Гарантия: | Один год |
| Сертификат: | ISO,CE,SGS,DNV | Приложение: | Бумажная промышленность, промышленность водоочистки, сахарная промышленность, крахмальная промышленн |

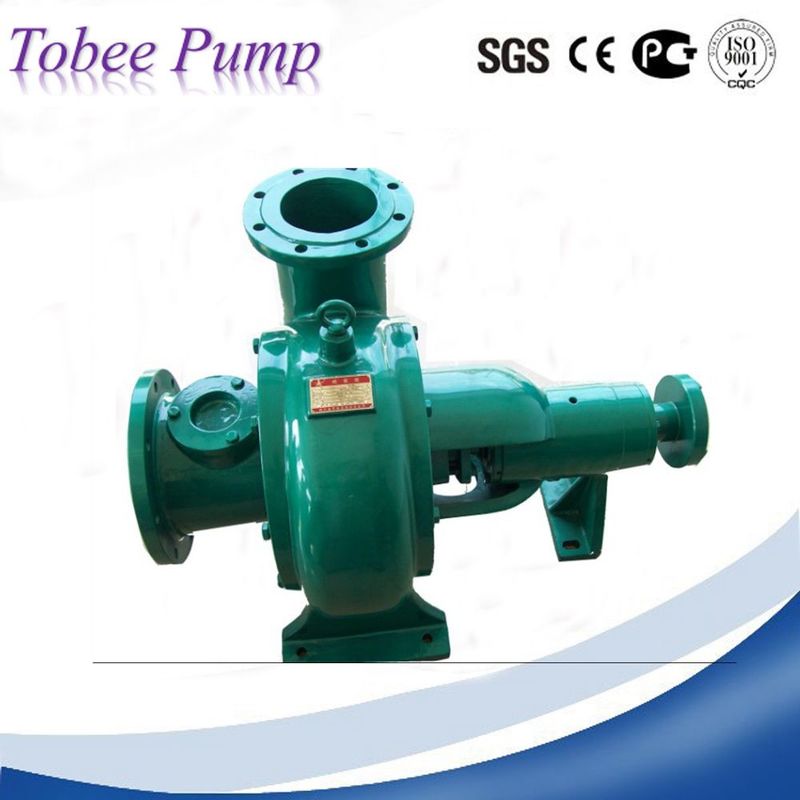

Тоби®Насос для бумажных запасов TXLЭто один из видов центробежной одноступенчатой однососущей бумажной целлюлозы и химикатов сточных вод, бумажной целлюлозной насос.Он широко используется в таких, как бумажная промышленность, промышленность очистки воды,сахарная промышленность, промышленность крахмала, промышленность повторного использования соды. она может транспортировать менее 6% концентрации сточных вод или мелких отложений из бумажной промышленности, сахарной промышленности и крахмала и т.д.,и он также может транспортировать неabrasion среды в других отраслях промышленности.
Спецификация:
Размер (разрядка): от 1 до 16 дюймов
Пропускная способность: 30 ~ 2300 м3/ч
Голова: 3 ~ 58 м
Упаковка твердых веществ: 0 ~ 650 мм
Концентрация: 0% ~ 6%
Материал: литовое железо, SS304, SS316L, двойная нержавеющая сталь и т.д.
Подробная спецификация:
1Высокая эффективность, энергосбережение: эффективность работы на 3-10% выше, чем у обычных целлюлозных насосов, энергосбережение до 15-30%
2. Хороший NPSH, длительный срок службы: фактический срок службы в два-три раза больше, чем обычный целлюлозный насос.
3Высокие концентрации, не забивающиеся: концентрация целлюлозы переносится максимум на 6%.
4. Разумная структура, легкое обслуживание: насос голова передняя, задняя корпусная структура, при обслуживании нет необходимости удалять трубную линию, только удалить электродвигатель назад,Тогда можно было бы разобрать и починить насос..
Тоби®Параметр производительности бумажного насоса TXL:
| Категория | Нет, нет.. | Модель | Параметр производительности | Всасывание (m) |
Скорость n ((r/min) |
Эффективность (%) |
Соответствующий двигатель | Концентрация (%) |
Дьявол. (мм) |
|
|
Мощность Q (((m3/h) |
Голова H (((m) |
|||||||||
| А. | 1 | 80TXL-50-6 | 30-60 | 7-5. | 2.5 | 1420 | 68 | Y100L1- Второй.2 | 4-6 | 156 |
| В. | 1 | 80TXL-60-12 | 35 - 70 | 14-12 | 2.5 | 1440 | 62 | Y112M-4 | 4-6 | 210 |
| 2 | 80TXL-65-15 | 40-80 | 16-14 | 2.5 | 1440 | 62 | Y132S-5.5 | 4-6 | 225 | |
| В | 1 | 80TXL-50-20 | 30-60 | 23-21 | 6 | 1440 | 60 | Y132S-5.5 | 4-6 | 258 |
| 2 | 80TXL-55-25 | 35 - 70 | 26-24 | 6 | 1440 | 60 | Y132M-7.5 | 4-6 | 285 | |
| D | 1 | 80TXL-60-35 | 35 - 70 | 37-33 | 6 | 1460 | 60 | Y160M-11 | 4-6 | 323 |
| 2 | 80TXL-70-40 | 40-80 | 41-37 | 6 | 1460 | 60 | Y160L-15 | 4-6 | 340 | |
| 3 | 80TXL-80-45 | 55-100 | 44-40 | 6 | 1460 | 60 | Y180M-18.5 | 4-6 | 353 | |
| Е | 1 | 100TXL-90-18 | 55-110 | 19-17 | 6 | 1440 | 70 | Y132M-7.5 | 4-6 | 242 |
| 2 | 100TXL-110-20 | 65-130 | 23-21 | 6 | 1460 | 72 | Y160M-11 | 4-6 | 258 | |
| F | 1 | 100TXL-80-20 | 50-100 | 21-19 | 6 | 1440 | 68 | Y132M-7.5 | 4-6 | 258 |
| 2 | 100TXL-80-25 | 50-100 | 29-25 | 6 | 1460 | 68 | Y160M-11 | 4-6 | 285 | |
| G | 1 | 100TXL-70-30 | 40-80 | 32-28 | 6 | 1460 | 60 | Y160M-11 | 4-6 | 293 |
| 2 | 100TXL-80-35 | 50-100 | 37-33 | 6 | 1460 | 60 | Y160L-15 | 4-6 | 320 | |
| 3 | 100TXL-90-40 | 55-110 | От 43 до 37 | 6 | 1470 | 60 | Y180M-18.5 | 4-6 | 340 | |
| H | 1 | 100TXL-150-16 | 90-180 | 19-17 | 6 | 970 | 68 | Y180L-15 | 4-6 | 258 |
| 2 | 100TXL-160-30 | 95-190 | 32-28 | 6 | 1470 | 68 | Y180L-22 | 4-6 | 310 | |
| 3 | 100TXL-180-35 | 110-220 | 37-32 | 6 | 1470 | 68 | Y200L-30 | 4-6 | 330 | |
| 4 | 100TXL-200-40 | 120-240 | От 43 до 37 | 6 | 1480 | 68 | Y225S-37 | 4-6 | 350 | |
| 5 | 100TXL-130-11 | 80-160 | 12-9 | 6 | 970 | 65 | Y160M-7.5 | 4-6 | 300 | |
| К | 1 | 100TXL-100-22 | 60-120 | 23-21 | 6 | 970 | 60 | Y160M-11 | 4-6 | 385 |
| 2 | 100TXL-130-45 | 80-160 | 49-43 | 6 | 1470 | 60 | Y200L-30 | 4-6 | 365 | |
| 3 | 100TXL-140-50 | 85-170 | 55-48 | 6 | 1480 | 60 | Y225S-37 | 4-6 | 390 | |
| 4 | 100TXL-200-55 | 120-240 | 58-51 | 6 | 1480 | 60 | Y250M-55 | 4-6 | 399 | |
| М | 1 | 150TXL-160-15 | 95-190 | 15-12 | 6 | 970 | 75 | Y160L-11 | 4-6 | 320 |
| 2 | 150TXL-200-25 | 120-240 | 25.5-22.5 | 6 | 1470 | 75 | Y180L-22 | 4-6 | 290 | |
| 3 | 150TXL-220-30 | 130-260 | 32-28 | 6 | 1470 | 75 | Y200L-30 | 4-6 | 310 | |
| 4 | 150TXL-200-20 | 120-240 | 21.5-18.5 | 6 | 1470 | 75 | Y180M-18.5 | 4-6 | 275 | |
| 5 | 150TXL-300-25 | 180-360 | 26.5-23 | 6 | 1470 | 75 | Y200L-30 | 4-6 | 310 | |
| N | 1 | 150TXL-200-14 | 120-240 | 13-11 | 5 | 970 | 70 | Y160L-11 | 4-6 | 318 |
| 2 | 150TXL-240-14 | 145-290 | 14-11 | 5 | 970 | 70 | Y180L-15 | 4-6 | 323 | |
| 3 | 150TXL-210-16 | 125-250 | 15-13 | 5 | 970 | 70 | Y180L-15 | 4-6 | 340 | |
| 4 | 150TXL-260-16 | 155-310 | 15-13 | 5 | 970 | 70 | Y200L1- Восемнадцать.5 | 4-6 | 340 | |
| 5 | 150TXL-300-30 | 180-360 | 29.5-26 | 5 | 1480 | 72 | Y225S-37 | 4-6 | 318 | |
| 6 | 150TXL-370-30 | 220-440 | 29.5-26 | 5 | 1480 | 72 | Y225M-45 | 4-6 | 323 | |
| 7 | 150TXL-320-35 | 190-380 | 36-32 | 5 | 1480 | 72 | Y225M-45 | 4-6 | 340 | |
| 8 | 150TXL-400-35 | 240-480 | 34-29 | 5 | 1480 | 72 | Y250M-55 | 4-6 | 340 | |
| П | 1 | 125TXL-130-38 | 80-160 | 40-35.5 | 6 | 1470 | 68 | Y180L-22 | 4-6 | 340 |
| 2 | 125TXL-120-32 | 70-140 | 34-29 | 6 | 1470 | 68 | Y180M-18.5 | 4-6 | 310 | |
| 3 | 125TXL-90-17 | 55-110 | 18-15.5 | 6 | 970 | 68 | Y160M-7.5 | 4-6 | 340 | |
| R | 1 | 150TXL-300-15 | 180-360 | 16-14 | 5 | 970 | 75 | Y200L1- Восемнадцать.5 | 4-6 | 350 |
| 2 | 150TXL-280-12 | 170-340 | 13-11 | 5 | 970 | 75 | Y180L-15 | 4-6 | 315 | |
| 3 | 150TXL-430-32 | 260-520 | 34-29 | 5 | 1480 | 75 | Y250M-55 | 4-6 | 340 | |
| 4 | 150TXL-400-28 | 240-480 | 30-25 | 5 | 1480 | 75 | Y225M-45 | 4-6 | 315 | |
| 5 | 150TXL-340-25 | 210-430 | 27-20 | 5 | 1480 | 75 | Y225S-37 | 4-6 | 300 | |
| 6 | 150TXL-360-36 | 215-430 | 39-32 | 5 | 1480 | 75 | Y250M-55 | 4-6 | 350 | |
| Q. | 1 | 150TXL-370-14 | 220-440 | 15-13 | 5 | 970 | 77 | Y200L2- 22 года. | 4-6 | 350 |
| 2 | 150TXL-350-12 | 210-420 | 13-11 | 5 | 970 | 77 | Y200L1- Восемнадцать.5 | 4-6 | 335 | |
| 3 | 150TXL-570-34 | 340 - 680 | 35-30 | 5 | 1480 | 77 | Y280S-75 | 4-6 | 350 | |
| 4 | 150TXL-500-27 | 310 - 620 | 28-24 | 5 | 1480 | 77 | Y250M-55 | 4-6 | 316 | |
| S | 1 | 250TXL-800-25 | 480 - 960 | 26.5-23 | 5 | 1480 | 76 | Y280M-90 | 4-6 | 330 |
| 2 | 250TXL-500-10 | 300-600 | 11-9 | 5 | 970 | 76 | Y200L2- 22 года. | 4-6 | 320 | |
| T | 1 | 200TXL-500-43 | 300-600 | 44-40 | 5 | 1480 | 75 | Y280M-90 | 4-6 | 384 |
| 2 | 200TXL-460-37 | 280-550 | 39-34 | 5 | 1480 | 72 | Y280S-75 | 4-6 | 356 | |
| У | 1 | 200TXL-600-14 | 360-720 | 15-12 | 5 | 1480 | 76 | Y225S-37 | 4-6 | 260 |
| 2 | 200TXL-400-6 | 240-480 | 7-5. | 5 | 970 | 76 | Y160L-11 | 4-6 | 260 | |
| V | 1 | 200TXL-250-5 | 150-300 человек | 6-4 | 5 | 970 | 76 | Y132M2- Пять.5 | 4-6 | 233 |
| W | 1 | 150TXL-130-5 | 80-160 | 6-4 | 5 | 970 | 76 | Y132S-3 | 4-6 | 228 |
| Да, да. | 1 | 250TXL-1000-32 | 700-1150 | 34-28 | 1.5 | 1480 | 75 | Y315M-132 | 4-6 | 353 |
| 2 | 250TXL-935-28 | 655 - 1080 гг. | 30-24 | 1.5 | 1480 | 75 | Y315S-110 | 4-6 | 330 | |
| 3 | 250TXL-660-14 | 460 - 760 | 15-10 | 1.5 | 980 | 75 | Y280S-45 | 4-6 | 353 | |
| 4 | 250TXL-620-12 | 435 - 715 | 13-8 | 1.5 | 980 | 75 | Y250M-37 | 4-6 | 330 | |
| YB | 1 | 250TXL-1000-50 | 700-1150 | 52-48 | 1.5 | 1480 | 78 | Y355M1-220 | 4-6 | 426 |
| 2 | 250TXL-950-45 | 665-1100 | 47-42 | 1.5 | 1480 | 78 | Y315L2-185 | 4-6 | 405 | |
| 3 | 250TXL-900-40 | 630-1035 гг. | 42-38 | 1.5 | 1480 | 78 | Y315L1-160 | 4-6 | 384 | |
| 4 | 250TXL-850-36 | 600-980 | 38-33 | 1.5 | 1480 | 78 | Y315M-132 | 4-6 | 362 | |
| 5 | 250TXL-660-22 | 460 - 760 | 24-20 | 1.5 | 980 | 78 | Y315S-75 | 4-6 | 426 | |
| 6 | 250TXL-630-20 | 440-730 | 21-17 | 1.5 | 980 | 78 | Y280M-55 | 4-6 | 405 | |
| 7 | 250TXL-600-18 | 420 - 690 | 19-15 | 1.5 | 980 | 78 | Y280S-45 | 4-6 | 384 | |
| YC | 1 | 300TXL-1300-32 | 910-1500 гг. | 34-30 | 1.5 | 1480 | 78 | Y315L2-185 | 4-6 | 370 |
| 2 | 300TXL-1200-29 | 840-1380 гг. | 31-27 | 1.5 | 1480 | 78 | Y315L1-160 | 4-6 | 350 | |
| 3 | 300TXL-1150-26 | 800-1320 | 28-24 | 1.5 | 1480 | 78 | Y315M-132 | 4-6 | 335 | |
| 4 | 300TXL-860-14 | 600-990 | 15-12 | 1.5 | 980 | 78 | Y280M-55 | 4-6 | 370 | |
| 5 | 300TXL-820-13 | 575 - 940 | 14-11 | 1.5 | 980 | 78 | Y280S-45 | 4-6 | 350 | |
| 6 | 300TXL-780-11 | 545-900 | 12-9 | 1.5 | 980 | 78 | Y250M-37 | 4-6 | 335 | |
| YD | 1 | 300TXL-1300-50 | 910-1500 гг. | 52-48 | 1.5 | 1480 | 76 | Y355L1-280 | 4-6 | 424 |
| 2 | 300TXL-1200-42 | 840-1380 гг. | 44-40 | 1.5 | 1480 | 76 | Y355M1-220 | 4-6 | 400 | |
| 3 | 300TXL-1100-36 | 770-1270 гг. | 38-33 | 1.5 | 1480 | 76 | Y315L1-185 | 4-6 | 370 | |
| 4 | 300TXL-860-22 | 600-990 | 24-20 | 1.5 | 980 | 76 | Y315M-90 | 4-6 | 424 | |
| 5 | 300TXL-800-18 | 560 - 920 | 19-16 | 1.5 | 980 | 76 | Y315S-74 | 4-6 | 400 | |
| 6 | 300TXL-730-16 | 510 - 840 | 17-14 | 1.5 | 980 | 76 | Y280M-55 | 4-6 | 370 | |
| Да, да. | 1 | 350TXL-1600-32 | 1120-1840 гг. | 34-30 | 3.5 | 980 | 79 | Y355L1-220 | 4-6 | 528 |
| 2 | 350TXL-1500-28 | 1050-1725 гг. | 30-26 | 3.5 | 980 | 79 | Y355M2-185 | 4-6 | 495 | |
| 3 | 350TXL-1400-25 | 980 - 1610 | 27-23 | 3.5 | 980 | 79 | Y355M1-160 | 4-6 | 467 | |
| 4 | 350TXL-1200-18 | 840-1380 гг. | 20-16 | 3.5 | 740 | 79 | Y315L2-110 | 4-6 | 528 | |
| YF | 1 | 400TXL-2000-32 | 1400 - 2300 | 34-30 | 2.5 | 980 | 80 | JS2- 400 миллионов.3-280 | 4-6 | 538 |
| 2 | 400TXL-1840-27 | 1290-2110 | 29-25 | 2.5 | 980 | 80 | Y355L1-220 | 4-6 | 495 | |
| 3 | 400TXL-1740-24 | 1220-2000 гг. | 26-22 | 2.5 | 980 | 80 | Y355M2-185 | 4-6 | 466 | |
| 4 | 400TXL-1510-18 | 1060-1740 гг. | 20-16 | 2.5 | 740 | 80 | Y355M2-132 | 4-6 | 538 | |
| YG | 1 | 200TXL-500-70 | 300-600 | 73-66 | 5 | 1480 | 72 | Y315L1-160 | 4-6 | 487 |
| 2 | 200TXL-460-60 | 276-552 | 62-56 | 5 | 1480 | 72 | Y315M-132 | 4-6 | 450 | |
| 3 | 200TXL-425-50 | 255-510 | 53-46 | 5 | 1480 | 70 | Y315S-110 | 4-6 | 412 | |
Тоби®Структурный чертеж бумажного насоса TXL:
| 1Передняя крышка насоса | 2...крышка ручной дыры. | 3- Толчок. | 4. корпус насоса | 5Покрытие насоса |
| 6Покрытие вала | 7Паковая железа | 8- Кольцо для стрелки. | 9Покрытие переднего подшипника | 10- Волонт. |
| 11Дыхательный крыш | 12Нефтяной флаг | 13. Рама подшипников | 14Заднее покрытие подшипника | 15Поддержка |
| 16. Сцепление на конце насоса | 17. Сцепление для конца двигателя | 18- Базовая табличка. | 19Электродвигатель | 20- Защита от сцепления |
Тоби®Контроль качества бумажного насоса TXL:
| Стадии производства | Проведение контроля качества |
| Прибытие сырья | Отбор проб, химический анализ материалов |
| Кастинг и композиция | Химический анализ деталей насоса |
| Проверка качества литья | |
| Обработка ключевых компонентов | Проверка точности размеров |
| Балансировка импеллера | |
| Генеральная ассамблея | Операция по процедуре |
| Гидравлическое статическое испытание | |
| Испытание производительности насосной установки | Пропускная способность и голова |
| Вибрации и шум | |
| Температура подшипника | |
| Заключительная проверка | Упаковка насосной установки |
| Документы | |
| Запчасти и аксессуары |
Тоби®Послепродажная служба TXL Paper Stock Pump:
Поскольку части с влажными концами насоса, такие как двигатель, облицовка, вставка FPL, горло, являются потребительскими частями, мы всегда можем предоставить вам квалифицированные части для сгустного насоса в очень короткие сроки.
Услуги по перевозке упаковки
Учитывая размер заказа, мы можем предоставить коробку или паллет по вашим потребностям, чтобы убедиться, что он достаточно безопасен во время дальних дорожных и морских перевозок.У нас есть собственная экспортная компания, и мы можем помочь вам найти лучшее решение и услуги по морской перевозке для вас от товаров из фабрики до пункта назначения..
Услуги по установке
Tobee Pump имеют более чем 30-летний опыт работы с установкой насосов и хорошо осведомлены о любом применении.Мы могли бы предоставить за рубежом насос монтаж сервиса и ожидать насос производства и продажУстановка насосов за рубежом становится все более популярной среди наших постоянных клиентов за рубежом.
Услуги технической поддержки
Технический лист данных, кривая производительности, чертеж общего расположения, руководство по эксплуатации будут отправлены в течение 24 для вашей проверки, так что, пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо потребности.
Тоби®TXL Paper Stock Pump Применение на месте:
1.Бумажная промышленность: используется для транспортировки целлюлозы ≤ 6% и передачи жидкой цепи,
Подъем и давление в промышленности рекуперации щелочей.
2.Сахарная промышленность: используется для транспортировки сиропа ≤ 4%, плотность ≤ 150 мм2/с.
3.Городская канализационная промышленность:используется в процессе очистки сточных вод циклической транспортировки,
подъем и давление, химическое сырье.
4.Промышленные сточные воды, проект по охране окружающей среды, муниципальное строительство.
Тоби®Насос для бумажных запасов TXLЗапчасти:
